Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение PTFE + графит, диск нержавеющая сталь, присоединение приварное ABO 2E-4 590W Dn 500 Pn 6
Код товара 1830126Задать вопрос
Написать отзыв
Делитесь опытом
Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 590W предназначены для промышленного применения в системах управления потоком жидкостей и газов в трубопроводах. Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла. Приварное исполнение обеспечивает максимальную герметичность соединения и применяется в системах с повышенными требованиями к надежности. Основное применение — открытие и перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной работе в таком режиме полная герметичность при перекрытии не гарантируется. Подходят для водоснабжения, водоотведения, теплоэнергетики, нефтегазовой отрасли и химической промышленности. Уплотнение PTFE + графит обеспечивает высокую химическую стойкость и допустимость работы при температурах до +250°C.
Полное обозначение и расшифровка 2E-4 590W
| Позиция кода | Значение | Расшифровка |
|---|---|---|
| 2E | Двойной эксцентриситет | Тип конструкции затвора |
| 4 | Серия 4 | Серия исполнения |
| 5 | Корпус 5 | Углеродистая сталь 1.0570 |
| 9 | Уплотнение 9 | PTFE + графит |
| 0 | Диск 0 | Нержавеющая сталь 1.4541 |
| W | Присоединение W | Приварное |
Чехия — родина бренда
Характеристики
Основные характеристики 2E-4 590W
| Параметр | Значение |
|---|---|
| Номинальный диаметр | DN 400 – DN 2000 мм |
| Рабочее давление | PN 2,5; 6; 10; 16; 25; 40 |
| Рабочая температура | от -46°C до +250°C (корпус 1.0566); от -30°C до +250°C (корпус 1.0570) |
| Материал корпуса | Углеродистая сталь 1.0570 |
| Материал диска | Нержавеющая сталь 1.4541 |
| Материал уплотнения | PTFE + графит |
| Тип присоединения | Приварное |
| Исполнение корпуса | Приварной, межфланцевый, фланцевый (по заказу) |
| Стандарты исполнения | EN 558-1, EN 12627, EN ISO 5211, API 598, ГОСТ 54808-2011 |

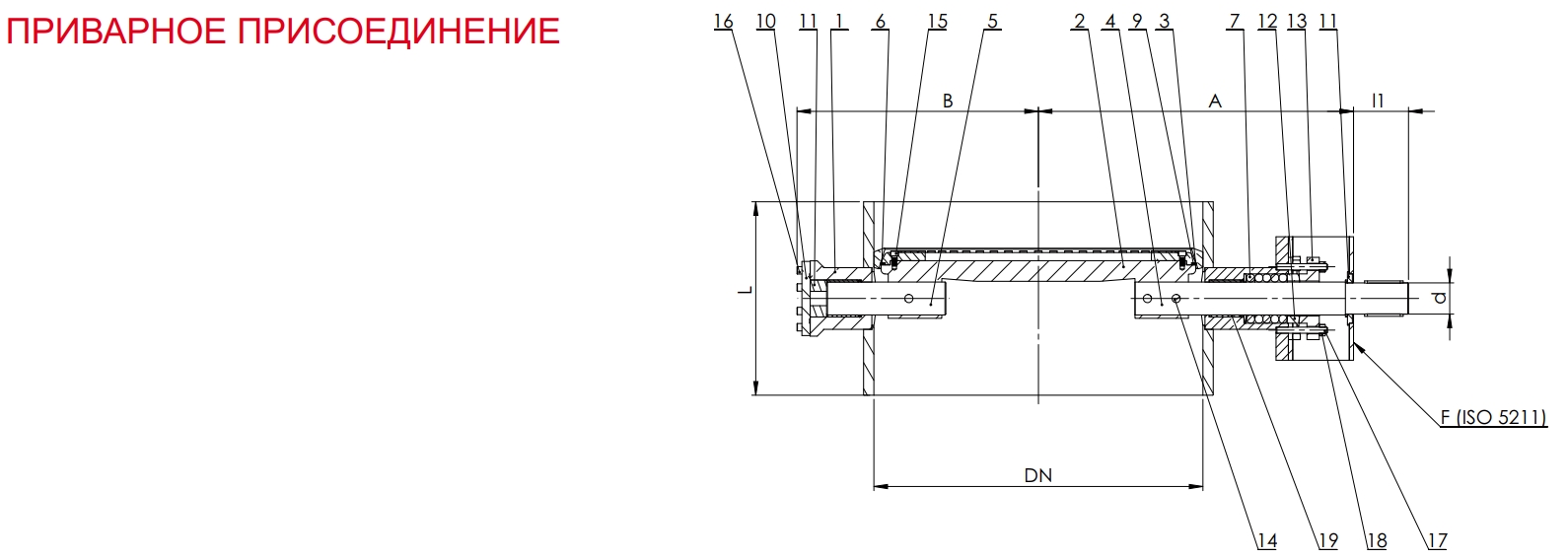

Геометрические размеры и масса 2E-4 590W (приварное исполнение)

PN 10
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 400 | 295 | 310 | 12 | 35 | 50 | 162 |
| 500 | 495 | 360 | 350 | 14 | 40 | 70 | 242 |
| 600 | 550 | 415 | 390 | 16 | 50 | 85 | 360 |
| 700 | 620 | 485 | 430 | 16 | 65 | 90 | 510 |
| 800 | 700 | 550 | 470 | 16 | 70 | 90 | 700 |
| 1000 | 850 | 680 | 550 | 25 | 80 | 110 | 1130 |
| 1200 | 940 | 760 | 630 | 25 | 80 | 110 | 1290 |
PN 16
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 455 | 310 | 310 | 14 | 40 | 70 | 170 |
| 500 | 520 | 375 | 350 | 16 | 50 | 90 | 248 |
| 600 | 620 | 435 | 390 | 25 | 65 | 90 | 385 |
| 700 | 670 | 490 | 430 | 25 | 70 | 110 | 535 |
| 800 | 750 | 565 | 470 | 25 | 85 | 130 | 730 |
| 1000 | 865 | 700 | 550 | 25 | 100 | 140 | 1230 |
| 1200 | 1000 | 810 | 630 | 25 | 100 | 140 | 1680 |
PN 25
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 475 | 330 | 310 | 16 | 50 | 80 | 212 |
| 500 | 535 | 395 | 350 | 25 | 55 | 110 | 290 |
| 600 | 660 | 460 | 390 | 25 | 70 | 110 | 438 |
| 700 | 690 | 505 | 430 | 25 | 85 | 110 | 645 |
| 800 | 805 | 580 | 470 | 25 | 100 | 140 | 870 |
| 1000 | 1000 | 800 | 550 | 30 | 120 | 160 | 1250 |
| 1200 | 1115 | 880 | 630 | 40 | 140 | 220 | 2050 |
Крутящие моменты HM (Н·м)
| PN | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 1000 | DN 1200 | DN 1400 | DN 1600 | DN 2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | — | — | — | — | — | — | 11 712 | 21 128 | 36 215 | 66 108 |
| 6 | 1 377 | 2 243 | 3 896 | 5 429 | 7 454 | 15 464 | 23 550 | 44 444 | 78 687 | 145 485 |
| 10 | 2 061 | 3 315 | 5 897 | 8 160 | 11 099 | 23 387 | 39 050 | 72 449 | 127 227 | 242 337 |
| 16 | 3 179 | 5 207 | 9 065 | 13 230 | 18 381 | 38 367 | 62 124 | 115 278 | 200 036 | — |
| 25 | 5 064 | 8 274 | 13 551 | 21 432 | 29 055 | 60 339 | 103 287 | 191 702 | — | — |
| 40 | — | — | — | — | — | — | — | — | — | — |
Примечание: значения приведены с учетом запаса. Крутящие моменты для PN 40 предоставляются по дополнительному запросу.
