    Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск углеродистая сталь, присоединение приварное ABO 2E-4 515W Dn 500 Pn 25

    Код товара 1829188
    • edt
    Код товара 1829188
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск углеродистая сталь, присоединение приварное ABO 2E-4 515W Dn 500 Pn 25 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск углеродистая сталь, присоединение приварное ABO 2E-4 515W Dn 500 Pn 25 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск углеродистая сталь, присоединение приварное ABO 2E-4 515W Dn 500 Pn 25 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    2E-4 515W — это дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения в приварном исполнении, предназначенный для постоянного монтажа в трубопроводах. Данная модификация отличается полностью углеродистой конструкцией (корпус и диск из углеродистой стали 1.0570) с маслобензостойким уплотнением NBR, что обеспечивает максимальную экономичность при работе с неагрессивными средами.

    Расшифровка обозначения 2E-4 515W

    Позиция Код Расшифровка
    2E Двойной эксцентриситет Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла
    4 Серия Серия 2E-4
    5 Корпус Углеродистая сталь 1.0570
    1 Уплотнение NBR (нитрильный каучук) — маслобензостойкое
    5 Диск Углеродистая сталь 1.0570
    W Присоединение Приварное (от нем. Schweiß — сварка)

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 515W

    Параметр Значение
    Корпус Углеродистая сталь 1.0570
    Диск Углеродистая сталь 1.0570
    Уплотнение NBR — маслобензостойкое
    Тип присоединения Приварное (патрубки для сварки с трубопроводом)
    Диапазон DN DN 400 – DN 2000
    Рабочая температура от -30°C до +250°C (ограничение NBR)
    Рабочее давление PN 10, PN 16, PN 25 (основной ряд)
    PN 2,5, PN 6, PN 40 — по запросу

    Геометрические размеры и масса 2E-4 515W

    PN 10

    DN A B L F d I1 Масса, кг
    DN 400 400 295 310 12 35 50 160
    DN 500 495 360 350 14 40 50 238
    DN 600 550 415 390 16 50 85 355
    DN 700 620 485 430 16 65 90 505
    DN 800 700 550 470 16 70 90 705
    DN 1000 850 680 550 25 80 110 1120
    DN 1200 940 760 630 25 80 110 1280

    PN 16

    DN A B L F d I1 Масса, кг
    DN 400 455 310 310 14 40 70 168
    DN 500 520 375 350 16 50 90 245
    DN 600 620 435 390 25 65 90 380
    DN 700 670 490 430 25 70 110 530
    DN 800 750 565 470 25 85 130 725
    DN 1000 865 700 550 25 100 140 1220
    DN 1200 1000 810 630 25 100 140 1670

    PN 25

    DN A B L F d I1 Масса, кг
    DN 400 475 330 310 16 50 80 210
    DN 500 535 395 350 25 55 110 288
    DN 600 660 460 390 25 70 110 435
    DN 700 690 505 430 25 85 110 640
    DN 800 805 580 470 25 100 140 865
    DN 1000 1000 800 550 30 120 160 1245
    DN 1200 1115 880 630 40 140 220 2040

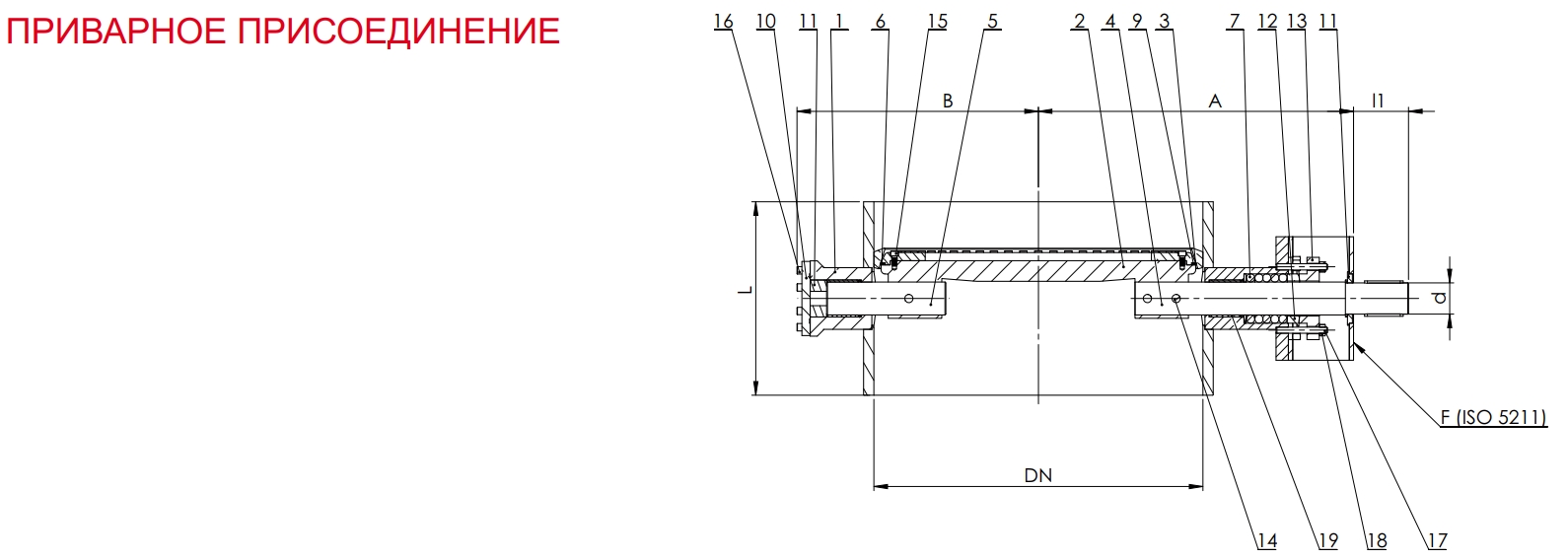

    Обозначения:

    • A, B — габаритные размеры корпуса
    • L — строительная длина (соответствует фланцевому исполнению)
    • F — толщина патрубка
    • d — диаметр отверстия/прохода
    • I1 — расстояние от оси трубопровода до верхней точки
    • Параметры патрубка (øD × t) — устанавливаются заказчиком

    Крутящие моменты HM (Н·м)

    Значения крутящих моментов для выбора привода (электропривода, пневмопривода, редуктора):

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11 712 21 128 36 215 66 108
    6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
