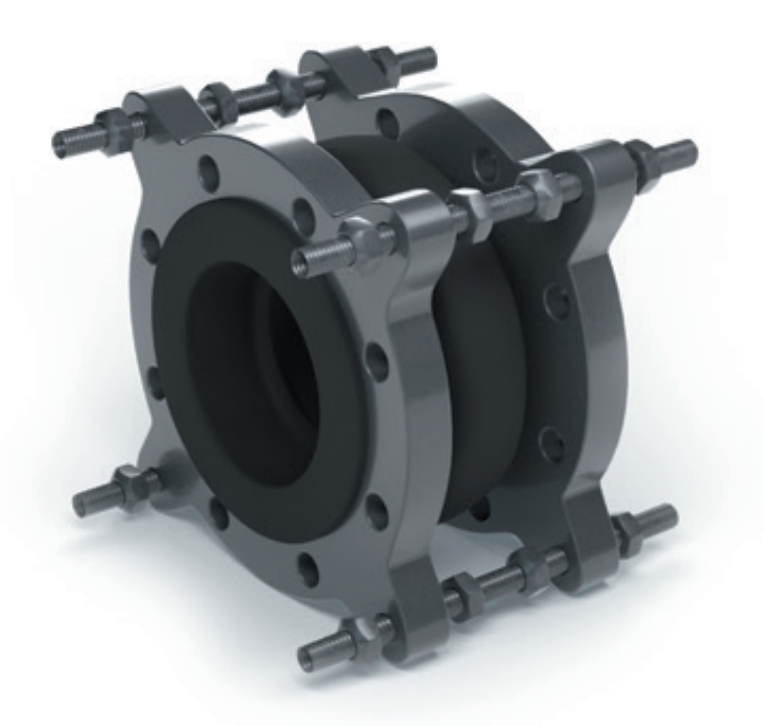

Компенсатор сильфонный сдвиговой угловой шарнирный AC-GT2-200-125

Компенсатор сильфонный поворотный карданный фланцевый тип AC-GT2. Конструктивной основой компенсирующих устройств данного типа являются один или два последовательно установленных сильфона. Эти упругие металлические гофры состоят из единственного или нескольких слоев тонколистовой нержавеющей стали. Они способны в заданных пределах без нарушения целостности и утери герметичности менять собственную геометрию под действием растягивающих, сжимающих или поворотных усилий. Чтобы максимально разгрузить сильфоны угловых компенсаторов от линейных осевых нагрузок, в их конструкции предусмотрены механические ограничители.

Чтобы обеспечить эффективную работу прибора в одной плоскости, применяются ограничивающие рычаги. Если нужно расширить количество рабочих направлений до двух, ограничительный механизм изготавливается на основе карданного шарнира. Для монтажа на различных трубопроводных системах, поворотные компенсирующие устройства выпускаются с различными концевыми присоединительными элементами:

• Патрубками под приварку.
• Трубными фланцами.
• Резьбовой арматурой.

В зависимости от технического задания заказчика и предполагаемых условий эксплуатации, концевые арматурные соединители могут выполняться из разных марок углеродистых или нержавеющих сталей, а сильфонная часть защищена наружными и внутренними экранами.

В отличие от других участков трубопроводов и типов компенсационных приборов, угловые компенсаторы устанавливаются группами по две или три единицы, что позволяет им в полной мере защитить магистраль от повреждения в случае максимальных значений распорных усилий, прилагаемых к смонтированному в месте поворота отводу. Расчетная величина компенсации каждой конкретной системы зависит от расстояний между составляющими её устройствами и параметров допустимого смещения осей установленных в них подвижных гофров. В непосредственной близости от смонтированного узла проектом следует предусмотреть наличие разгружающих скользящих опор.

• Материал сильфонa: AISI321 (Опц. AISI304, AISI316L, AISI316 Ti, AISI309, AISI310)
• Тип соединений: Фиксированный фланец
• Материал соединений: St.37-2 (Опц. St.4, St.17, St.52-3, P265gh, P355gh)
• Материал кардана : St.37-2 (Опц. St.4, St.17, St.52-3, P265gh, P355gh)
• Диапазон рабочих температур: -80 / +427 °C
