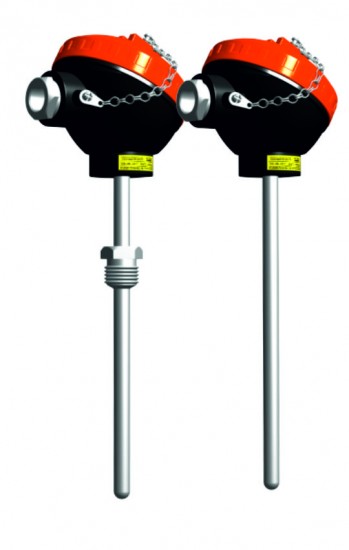

Термопреобразователь сопротивления ТСМ-0196
Код товара 663939
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Термопреобразователи сопротивления ТСМ-0193, ТСМ-1293, ТСМ1393, ТСМ-0196 (в дальнейшем – термопреобразователи или ТС) предназначены для измерения следующих величин:
- температуры газообразных и жидких химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру сред;
ТC могут иметь исполнения:
- невзрывозащищенное;
- взрывозащищенное с видом защиты «искробезопасная электрическая цепь» ТC во взрывозащищенном исполнении с добавлением в их шифре индекса «Ех» соответствуют требованиям ГОСТ Р 51330.10-99.
ТC взрывозащищенного исполнения имеют маркировку по взрывозащите «0 Ехia IIC Т6 Х».
Индекс Х – означает: - подключаемая к ТC регистрирующая аппаратура должна иметь искробезопасную электрическую цепь по ГОСТ Р 51330.10, а ее искробезопасные параметры (уровень искробезопасной цепи и подгруппа электрооборудования) должны соответствовать условиям применения во взрывоопасной зоне; - при эксплуатации необходимо принимать меры защиты головки и внешней части ТC от нагрева (вследствие теплопередачи от измеряемой среды) выше температуры, допускаемой для температурного класса Т6. ТC взрывозащищенного исполнения могут применяться на объектах в зонах класса 1 и 2 по ГОСТ Р 51330.9-99, где возможно образование смесей горючих газов и паров с воздухом категории IIC температурной группы Т6 включительно по ГОСТ Р 51330.0-99.
Термопреобразователи имеют обыкновенное исполнение группы Д3 по ГОСТ Р 52931-2008, но при этом нижнее значение температуры окружающего воздуха минус 60 С, верхнее значение температуры окружающего воздуха: - для ТС невзрывозащищеного исполнения до 85 С; - для ТС взрывозащищеного исполнения до 80 С.
Характеристики
| Характеристики | Значение |
|---|---|
| Тип датчика температуры (термосопротивления) | ТСМ (медное термосопротивление); ТСП (платиновое термосопротивление) |
| Измеряемая среда | Газ; Жидкость |
| Условное давление измеряемой среды, Ру, МПа | 0,4 — для ТСП/ТСМ-0193, -1293, -1393 6,3 — для ТСП/ТСМ-0193-02, -1293-02, -1393-02 10 — для ТСП/ТСМ-0193-01, -1293-01, -1393-01 |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | 50П; 100П; Pt100; 50М; 100М |
| Количество чувствительных элементов | 1 или 2 |
| Класс допуска чувствительного элемента | А, В, С |
| Схема соединения проводников с чувствительным элементом | сх. 2; сх. 3; сх. 4 |
| Диапазон измерения температуры | -50 … +500 ºC; -196 … +500 ºC; -50 … +150 ºC; -50 … +180 ºC |
| Степень пылевлагозащиты (IP) | IP55; IP66 |
| Вид взрывозащиты | Без взрывозащиты; Exia |
| Материал корпуса | Алюминиевый сплав; Термостойкий пластик |
| Фиксация крышки корпуса | Резьбовая |
| Тип присоединения к процессу | Без крепежных элементов; Штуцер |
| Диаметр арматуры, мм | 6; 8; 10 |
| Утонение, мм | 0; 8 |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 08Х13 |
| Длина монтажной части, (L), мм | 320…2000; 80…3150; 80…2000; 120…1000 |
| Максимальный измерительный ток, мА | 5 |
| Электрическое сопротивление изоляции между цепью чувствительного элемента (ЧЭ) и металлической частью защитной арматуры при температуре (25±10) °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
