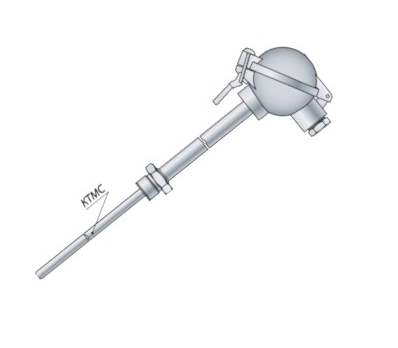

Традиционные термопары ТХА/ТХК-1193, -1293 с коммутационной головкой из алюминиевого сплава предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры. Диаметр арматуры 6, 8 и 10 мм.
Термопары ТХА/ТХК/ТНН-1193/1293, -1193-01/1293-01, -02 с коммутационной головкой из алюминиевого сплава предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры. Диаметр арматуры 10 мм.
Диапазоны измерения температуры
| ТХК-1193, -1193-01, -02; 1293, -1293-01 | -40…+600 °С |
|---|---|
| ТХА-1293, -1293-01 | -40…+800 °С |
| ТХА-1193Т4, -1193-01Т4, -02Т4 | -40…+900 °С |
| ТХА/ТНН-1193Т1/1293Т1, -01Т1, -02Т1 | -40…+1000 °С |
Класс допуска чувствительного элемента:
- для ТХА, ТЖК, ТНН — 1,2;
- для ТХК — 2.
В зависимости от материала защитной арматуры термопреобразователя рекомендуются следующие измеряемые среды
| Материал | Измеряемая среда |
|---|---|
| Сталь 12Х18Н10Т | Окислительные газовые среды, газовые потоки, разбавленные растворы азотной, уксусной кислот, щелочей и солей. При температуре до +800 ºС — неподвижные окислительные газовые среды, при температуре до +600 ºС — газовые потоки, при наличии механических нагрузок. Не рекомендуются серосодержащие среды, а также соляная, серная, плавиковая, горячая фосфорная и кипящие органические кислоты. |
| Сталь 10Х23Н18 (Т1) | Установки для конверсии метана, пиролиза. Не рекомендуются температуры +600…+800 ºС (из-за склонности стали к отпускной хрупкости). Сталь – немагнитная, не устойчива к серосодержащим средам. |
| Сталь 10Х17Н13М2Т (Т4) | Агрессивная кислотная среда, включая действие растворов кипящей фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до температуры +400 ºС. |
Исполнения термопар
| Исполнение | Характеристики и особенности исполнения |
|---|---|
| ТХА/ТХК/ТНН-1193 | Материал головки — алюминиевый сплав. Защитная арматура — Ø10 мм, без штуцера. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Один чувствительный элемент. |
| ТХА/ТХК/ТНН-1293 | То же, что ТХА/ТХК/ТНН-1193, но разборная конструкция со сменной термометрической вставкой. |
| ТХА/ТХК/ТНН-1193-01 | Материал головки — алюминиевый сплав. Защитная арматура — Ø10 мм, штуцер подвижный М20х1,5. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3 МПа. Один чувствительный элемент. |
| ТХА/ТХК/ТНН-1293-01 | То же, что ТХА/ТХК/ТНН-1193-01, но разборная конструкция со сменной термометрической вставкой. |
| ТХА/ТХК/ТНН-1193-02 | Материал головки — алюминиевый сплав. Защитная арматура — Ø10 мм, штуцер подвижный М20х1,5 и утонением 8х60 мм. Рабочий спай изолирован.Термоэлектроды Ø1,2 мм. Условное давление измеряемой среды Ру=6,3 МПа. Один чувствительный элемент. |
| ТХА/ТХК/ТНН-1293-02 | То же, что ТХА/ТХК/ТНН-1193-02, но разборная конструкция со сменной термометрической вставкой. |
Характеристики
| Характеристики | Значение |
|---|---|
| Тип датчика | ТХА; ТХК; ТНН |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | K (ТХА); L (ТХК); N (ТНН) |
| Температурный диапазон | -40 … +600 ºC; -40 … +800 ºC; -40 … +900 ºC; -40 … +1000 ºC |
| Измеряемая среда | Газ; Жидкость |
| Конструктивное исполнение | Несменная термометрическая вставка; Сменная термометрическая вставка |
| Исполнение | 00; 01; 02 |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 10Х23Н18; 10Х17Н13М2Т |
| Вид взрывозащиты | Без взрывозащиты; Exia |
| Материал корпуса | Алюминиевый сплав |
| Фиксация крышки корпуса | Резьбовая |
| Степень пылевлагозащиты (IP) | IP66 |
| Тип присоединения к процессу | Без крепежных элементов; Штуцер |
| Диаметр арматуры, мм | 10 |
| Утонение, мм | 8; Нет |
| Длина монтажной части, (L), мм | 80; 100; 120; 160; 200; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500 |
| Класс допуска чувствительного элемента | 1; 2 |
| Количество чувствительных элементов | 1 |
| Спай чувствительного элемента | Изолированный |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
