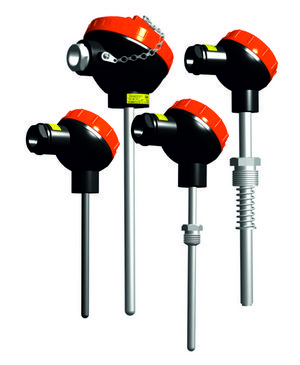

Традиционные термопары ТХА/ТХК-1392,-1392-01-Т,-Т1,-Т2,-Т3,-Т4,-А диаметром защитной арматуры 20 и 16мм и двумя чувствительными элементами предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.
Диапазоны измерения температуры:
| ТХК-1392, -1392-01 | -40…+600 °С |
|---|---|
| ТХА-1392, -1392-01 | -40…+800 °С |
| ТХА-1392Т2, -Т4, -1392-01Т2, -Т4 | -40…+900 °С |
| ТХА-1392Т, -Т1, -1392-01Т, -Т1 | -40…+1000 °С |
| ТХА-1392Т3, -1392-01Т3 | -40…+1100 °С |
Класс допуска:
для ТХА — 1, 2;
для ТХК — 2.
| ТХА/ТХК-1392 | Материал головки — алюминиевый сплав. Защитная арматура Ø20 мм, без штуцера. Рабочий спай изолирован. Термоэлектроды Ø1,2 мм. Условное давление измеряемой среды Ру=0,4 МПа. Два чувствительных элемента. |
|---|---|
| ТХА/ТХК-1392-01 | Материал головки — алюминиевый сплав. Защитная арматура Ø20 мм, со штуцером М27х2. Рабочий спай изолирован. Термоэлектроды Ø1,2 мм. Условное давление измеряемой среды Ру=6,3 МПа. Два чувствительных элемента. |
В зависимости от материала защитной арматуры рекомендуются следующие измеряемые среды:
| Материал | Измеряемая среда |
|---|---|
| ТХА/ТХК-1392, ТХА/ТХК-1392-01 | |
| Сталь 12Х18Н10Т | Окислительные газовые среды, газовые потоки, разбавленные растворы азотной, уксусной кислот, щелочей и солей. При температуре до +800 °С — неподвижные окислительные газовые среды, при температуре до +600 °С — газовые потоки, при наличии механических нагрузок. Не рекомендуются серосодержащие среды, а также соляная, серная, плавиковая, горячая фосфорная и кипящие органические кислоты. |
| ТХК-1392-А, ТХК-1392-01-А | |
| Сталь 08Х13 (А) |
Слабо агрессивные среды, открытый воздух, атмосферные осадки, пресная вода, водяной пар, водные растворы солей и органических кислот при комнатной температуре. Не рекомендуются среды, содержащие углерод. Сталь устойчива к воздействию ударных нагрузок. Склонна к отпускной хрупкости при температуре +400…+500 °С. |
| ТХА-1392-Т, ТХА-1392-01-Т | |
| Сталь 15Х25Т (Т) |
Газовые и жидкостные агрессивные среды, установки пиролиза. Топочные газы. Не рекомендуется воздействие ударных нагрузок, и температуры +400…+700 °С (из-за склонности стали к отпускной хрупкости). Сталь — магнитная и устойчива к серосодержащим средам. |
| ТХА-1392-Т1, ТХА-1392-01-Т1 | |
| Сталь 10Х23Н18 (Т1) |
Установки для конверсии метана, пиролиза. Не рекомендуются температуры +600…+800 °С (из-за склонности стали к отпускной хрупкости). Сталь — немагнитная, не устойчива к серосодержащим средам. |
| ТХА-1392-Т2, ТХА-1392-01-Т2 | |
| Сталь 08Х20Н14С2 (Т2) |
Науглероживающие среды, печи цементации. |
| ТХА-1392-Т3, ТХА-1392-01-Т3 | |
| Сплав ХН45Ю (Т3) |
Газовые потоки, продукты сгорания. Неустойчив к серосодержащим средам. |
| ТХА-1392-Т4, ТХА-1392-01-Т4 | |
| Сталь 10Х17Н13М2Т (Т4) |
Агрессивная кислотная среда, включая действия растворов кипящей фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до температуры +400 °С. |
Характеристики
| Характеристики | Значение |
|---|---|
| Тип датчика температуры | ТХА; ТХК |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | K (ТХА); L (ТХК) |
| Диапазон измерения температуры | -40 … +600 ºC; -40 … +800 ºC; -40 … +900 ºC; -40 … +1000 ºC; -40 … +1100 ºC |
| Тип присоединения к процессу | Без крепежных элементов; Штуцер |
| Измеряемая среда | Газ; Жидкость |
| Материал корпуса | Алюминиевый сплав |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 08Х13; 15Х25Т; 10Х23Н18; 08Х20Н14С2; ХН45Ю; 10Х17Н13М2Т |
| Диаметр арматуры, мм | 20 |
| Фиксация крышки корпуса | Резьбовая |
| Вид взрывозащиты | Без взрывозащиты; Exia |
| Степень пылевлагозащиты (IP) | IP66 |
| Конструктивное исполнение | Ру=0,4 МПа; Ру=6,3 МПа |
| Длина монтажной части, (L), мм | 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
| Класс допуска чувствительного элемента | 1; 2 |
| Количество чувствительных элементов | 2 |
| Спай чувствительного элемента | Изолированный |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
