Измеритель глобальный скорости TSI PIV GSV-1000

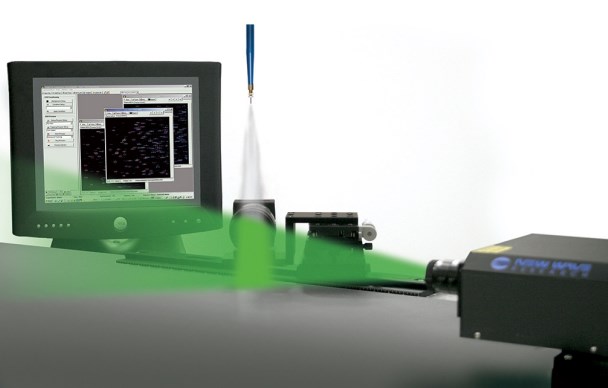

Система TSI Global Sizing Velocimeter (GSV) одновременно измеряет размер и скорость капель в струях и других многофазных потоках. Плоскость измерения освещается световым пучком от двухимпульсного Nd: YAG-лазера и одной камеры TSI PowerView ™ Plus. Эта одиночная камера, оснащенная стандартным объективом 105 мм и уникальной диафрагмой GSV, делает снимки капель в разных кадрах. Интерферометрический метод измерения размеров дает очень точные результаты. Скорость извлекается из пары изображений, разделенных кадрами, с использованием уникального и мощного алгоритма отслеживания. Этот метод одновременно более точен и проще в использовании, чем сложные, дорогие и потенциально подверженные ошибкам системы, использующие несколько камер.

Специально изготовленное крепление для камеры и прецизионные направляющие позволяют легко установить камеру с оптимальным углом обзора GSV и быстро позиционировать для измерения в нескольких точках распыления. Уникальный процесс быстрой компенсации учитывает эффекты оптимального угла обзора, а также особую оптическую и геометрическую компоновку эксперимента, сводя к минимуму проблемы с настройкой и выравниванием. Поле увеличения легко измеряется с помощью калибровочной мишени, и оконный алгоритм PM * автоматически включает эту информацию для получения точных измерений размера, особенно в ситуациях измерения высокой концентрации. Система GSV TSI управляется программной платформой INSIGHT 4G ™, наиболее мощным из доступных пакетов для захвата, анализа и отображения изображений. Обеспечивая полную поддержку оборудования и работу системы «под ключ», программное обеспечение INSIGHT 4G сочетает в себе простоту использования с непревзойденной производительностью. Расширенные возможности анализа и отображения позволяют быстро переходить от необработанных данных к графическому представлению статистических данных более высокого порядка, таких как корреляции между размером и скоростью. Поскольку в системе GSV используются лазеры и камеры TSI PIV, модернизировать стандартную систему PIV для выполнения измерений размеров и скорости GSV несложно.

Преимущества

• Работа с одной камерой упрощает измерения и повышает точность
• Одновременное измерение размера и скорости капель
• Уникальная конфигурация оборудования для повышения точности даже в условиях высокой концентрации или переменного показателя преломления капель
• Измерение неоднородных, реагирующих и даже поглощающих капель без дополнительных корректировок.
• Запатентованные алгоритмы обработки прошли теоретическую и экспериментальную проверку.
• Простая настройка системы и работа под ключ с использованием сохраненных параметров оборудования
• Простое обновление от PIV Systems для выполнения измерений GSV
