Затвор дисковый с пневмоприводом END-ARMATUREN WA533015-OE622102
Код товара 567054Задать вопрос
Написать отзыв
Делитесь опытом

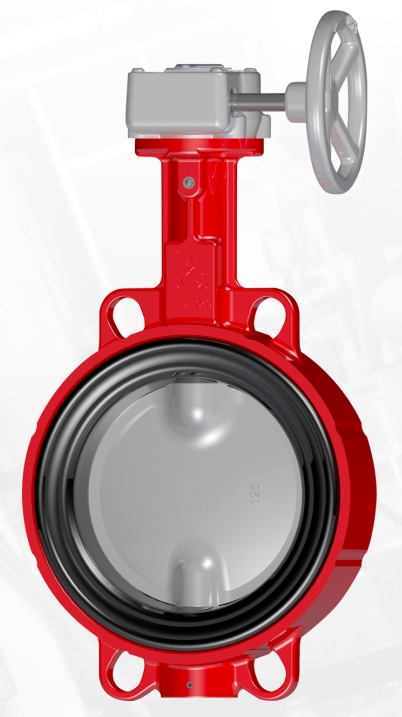

Затвор дисковый поворотный, в комплекте с предоставляемой производителем технической документацией, а также сертификационной документацией.
Пример заказа: например, WA534010
1.+ 2.Товар | 3.Корпус | 4. Материал диска | 5.Сиденье | 6.Опции | 7.+ 8.Размер |
---|---|---|---|---|---|

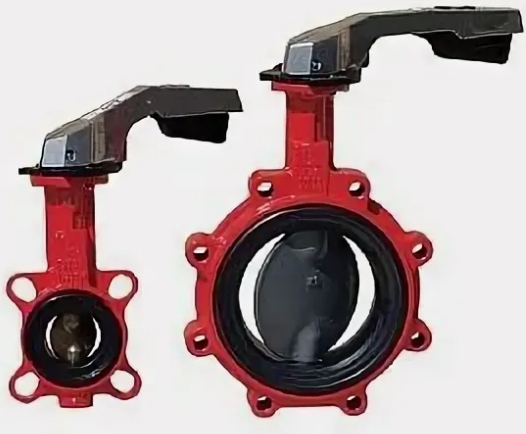

WA = Двустворчатый клапан Тип вафли WM = Двустворчатый клапан LUG-тип |
3 = нержавеющая сталь 1.4408 5 = GG-25/GGG-40 |
3 = нержавеющая сталь 1.4408 5 = GGG-40, |
2 = NBR 3 = FKM 4 = EPDM |
0 = отсутствует | 06 = Ду 40 07 = Ду 50 08 = Ду 65 09 = Ду 80 10 = Ду 100 11 = Ду 125 12 = Ду 150 13 = Ду 200 14 = Ду 250 15 = DN 300 16 = DN 350 17 = DN 400 19 = DN 500 |
END-ARMATUREN

Германия — родина бренда
Характеристики
ДИЗАЙН
Корпус состоит из 1 части, со сменными седлами для установки между двумя фланцами в соотв. EN 1092-1, тип 11, форма B (PN10 или PN16) или (ANSI 150 (только WA)); другие по запросу.
Монтажная площадка для привода по ISO 5211.
ЭКСПЛУАТАЦИЯ

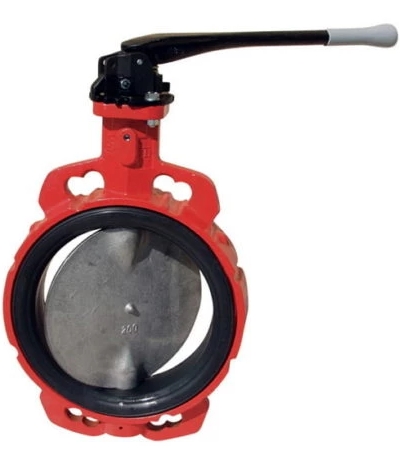

- Поворот рукоятки на 90°, с 10 положения защелки и оптический индикатор положения.
СОЕДИНЕНИЕ
- Фланец DN40 ... DN350Э(Большие размеры по запросу.)
- Тип WA (Монтаж между 2 фланцами) согласно PN10/ PN16
- Тип WM (Монтаж между 2 фланцами) только PN16 (PN10 по запросу) FKM-сиденье: макс. 10бар
- Тип WM (тупиковый сервис) Максимум. 10бар
ДИАПАЗОН ТЕМПЕРАТУР
- NBR: -10°C ... +80°C
- EPDM: -20°C ... +120°C
- FKM: -10°C ... +180°C
МАТЕРИАЛЫ
Кузов:
- GG-25, GGG-40 синий RAL 5017
- Нержавеющая сталь 1.4408
Диск:
- GGG-40, полиамид Rilsan® 11 с покрытием
- Нержавеющая сталь 1.4408
- Уплотнение штока: NBR/POM
Шток:
- Нержавеющая сталь 1.4006
- Нержавеющая сталь 1.4401
Седло:
- EPDM
- NBR
- FKM
Рукоятка: Чугун с шаровидным графитом, окрашенный
ОПЦИИ

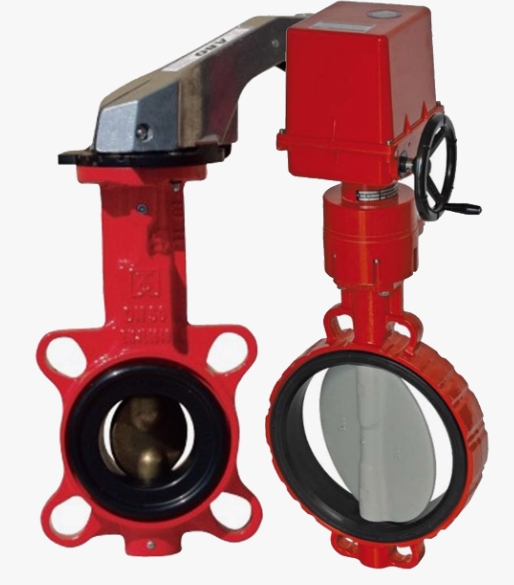

Пневматический или электрический привод, электрическое положение индикатор, ручка запирается во всех положениях.
Вышеуказанная информация предназначена для ознакомления только и компания оставляет за собой право изменить любые данные здесь без предварительного уведомления!
