Сепаратор воздуха и шлама ECOTERMAL Ecotermal 75072ng

Назначение

Сепаратор воздуха и шлама предназначен для улавливания, накопления и отведения воздушных пузырьков и механических частиц, таких как окалина, шлам из системы отопления или водоснабжения. Отведение воздуха необходимо для того, чтобы он не скапливался и не приводил к гидравлическому удару, который может вывести из строя дорогостоящее оборудование, такое как котел или теплообменник. Улавливание и отведение шлама необходимо для защиты оборудования от механических повреждений, а также для препятствия образованию пробок и нарастанию накипи на стенках.

Описание работы

Сепаратор воздуха и шлама - универсальный отделитель, решающий одновременно две задачи:

1. улавливание, накапливание и отведение пузырьков воздуха из системы теплоснабжения;
2. отсеивание, сбор и выведение из отопительной системы шлама.

При входе в камеру скорость воды снижается, и она последовательно проходит через несколько решеток нержавеющего сетчатого картриджа, меняя направление своего движения. Из-за возникновения разнонаправленных потоков, снижения скорости и соприкосновения решеток с водой шлам отсеивается и оседает, а пузырьки воздуха всплывают. Спуск скопившегося шлама производится в ручном или автоматическиом режиме (в зависимости от типа установденной арматуры). Воздух отводится через автоматический воздухоотводчик постоянно, по мере накопления.

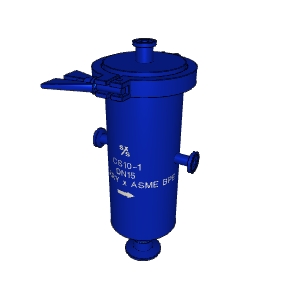

Сепаратор является вертикальным сосудом, на корпусе которого расположены следующие патрубки: вход жидкости, выход жидкости, дренаж, воздушник. Вход и выход воды расположены на горизонтальной оси, а дренаж и воздухоотводчик - на вертикальной. По умолчанию патрубки имеют фланцевое соединение, а штуцеры - резьбовое. Комплектность сепаратора воздуха и шлама определяется при заказе. Можно добавить магнитный уловитель, обвязку арматурой и прочие элементы.

Монтаж

Установка производится специализированной организацией. Устанавливается на горизонтальном участке трубопровода и подключается к ннженерным сетям. После герметичного соединения всех патрубков система заполняется водой и проводится гидравлическое испытание повышенным давлением.

Материалы конструкции: углеродистая и/или нержавеющая сталь.
Варианты рабочих давлений: 10, 16, 25 кгс/см2
