Сепаратор пара ТЕПЛОТЕХ-КОМПЛЕКТ СП-125

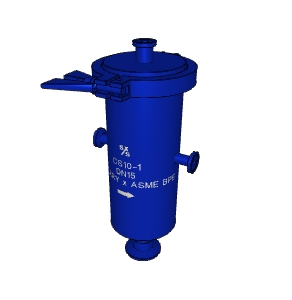

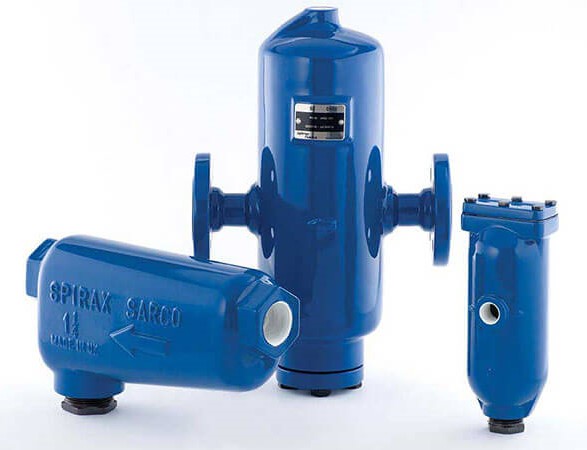

Сепаратор пара предназначен для осушения пара, то есть для отделения мелких капель воды из пара путем их конденсации на внутренних перегородках и материале рабочей зоны. Применяется для удаления конденсата из паропроводов, систем сжатого воздуха и ресиверов. Сепаратор пара СП (SP) представляет собой сосуд с цилиндрическим корпусом и двумя эллиптическими днищами. На корпусе установлены три патрубка: вход пара, выход очищенного пара, отвод конденсата. Патрубки могут быть изготовлены с фланцевым или резьбовым соединением, или под приварку. Патрубки входа и выхода пара в стандартном исполнении расположены в горизонтальной плоскости на одной оси. Возможно другое расположение патрубков, например, вход по горизонтали, а выход осушенного пара по вертикали. Корпус сепаратора может быть изготовлен на фланцевом соединении, то есть сепаратор в этом случае можно разобрать для осмотра и проведения регламентных работ. Сепараторы окрашиваются грунтовкой специального состава сиреневого цвета и лаком. Принцип работы сепаратора пара основан на трех способах отделения влаги. При входе в сепаратор пара пароводяная смесь движется по кругу. Крупные частицы воды при этом оседают на стенке корпуса и скатываются в нижнюю часть, откуда отводятся через патрубок слива конденсата. Далее пар проходит через сеть лабиринтов, несколько раз меняя направление движения. Третья ступень осушения пара ‐ рабочая зона с засыпным материалом, имеющим большую площадь поверхности соприкосновения с рабочей средой.
