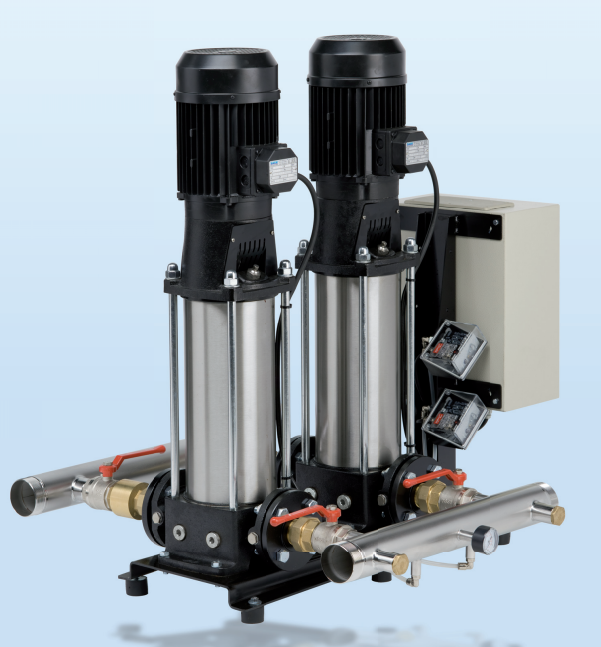

Многонасосные установки повышения давления TB.
Многонасосная автоматическая станция повышения давления представляет собой собранную на общей раме установку, состоящую из нескольких (от 2 до 5) насосов, всей необходимой запорной арматуры и шкафа управления. Станция полностью готова к монтажу и эксплуатации.

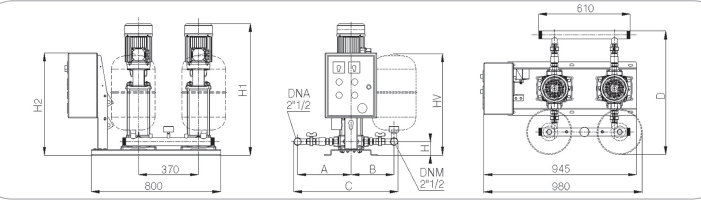

TB2-MK Насосные станции на основе двух многоступенчатых вертикальных электронасосов серии MK.
Применение:
- Повышение давления и распределение воды в бытовых системах
- Повышение давления и распределение воды в сельскохозяйственных системах
- Повышение давления и распределение воды в промышленных системах
- Системы отопления
- Системы охлаждения
- Системы кондиционирования
- Системы полива
Принцип работы:
- Последовательный каскад по мере роста потребления воды
- Попеременная автоматическая работа главного и второстепенного насосов при каждом запуске
- Гарантия работы станции вторым насосом в случае аварии одного насоса
Характеристики – Стандартные исполнения:
- Жидкость: химически и механически неагрессивная
- Температура перекачиваемой жидкости: мин. 0°C, макс. 90°C
- Максимальное рабочее давление: 25 бар (с нормализованным фланцем), 15 бар (с овальным фланцем)
- Кол-во запусков в час: 30 (P2 ≤1,5 кВт), 25 (P2 >1,5 кВт)
- Условия окружающей среды для установки: помещение
- Температура окружающей среды: мин. 0°C, макс. 40°C
- Относительная влажность воздуха: 50%
- Высота: макс. 1000 м над у.м.
- Шумность: макс. 60 dBA
- Параметры при 2900 1/min MK32R: Qmax = 13 м3/ч – Hmax=227 м (Q=0); MK32 Qmax = 16 м3/ч– Hmax=235 м (Q=0)
- Параметры при 2900 1/min MK40R: Qmax = 24 м3/ч– Hmax=231 м (Q=0); MK40 Qmax = 30 м3/ч– Hmax=239 м (Q=0)
Допущения:
- Насосы: UNI EN ISO 9906, Дополнение A
- Двигатель: нормы IEC 60034-1
Компоненты станции:
- Два многоступенчатых вертикальных насоса MBS-H
- Основание из согнутого листового железа с покрытием из катафореза, с регулируемыми и антивибрационными опорами
- Электрический пульт
- Стойка из согнутого листового железа с покрытием из катафореза
- Коллектор на всасывании
- Коллектор на нагнетании, приспособленный для подсоединения мембранных баков
- Манометр на коллекторе нагнетании
- Контрольное реле давления для каждого насоса
- Задвижка на всасывании и на нагнетании каждого насоса
- Обратный клапан для каждого насоса (на выбор – на всасывании или на нагнетании)
- Две заглушки
Характеристики насосов:
- Многоступенчатые электронасосы на вертикальной оси
- Насос снабжён опорным подшипником
- Присоединительное устройство, опора: чугун EN-GJL-250
- Кожух из нержавеющей стали: AISI304
- Диффузоры: штампованная нержавеющая сталь AISI304
- Рабочее колесо: штампованная нержавеющая сталь AISI304
- Диффузоры снабжены самоцентрирующимся кольцом изнашивания
- Вал из нержавеющей стали AISI431
- Двунаправленное механическое уплотнение: графит/ SiC/ EPDM
- Уплотнения из резины EPDM
- Патрубки ин-лайн с ответными фланцами (поставляются по запросу)
- MK32: нормализованные двигатели формы V18 (до 4 кВт), формы V1 (начиная с 5,5 кВт)
- MK40: нормализованные двигатели формы V18 (до 4 кВт), формы V1 (начиная с 5,5 кВт)
- Трёхфазное исполнение: 400В 50Гц
- Однофазное исполнение: 230В 50Гц
- Другие напряжения поставляются по запросу
Характеристики электрического пульта AT:
- Электромеханический пульт для автоматических насосных станций на основе 2 насосов
- Станции с трёхфазным питанием:
- до 7,5 кВт: прямой пуск
- более 7,5 кВт: звезда треугольник для каждого насоса
- Станции с однофазным питанием (до 2,2 кВт): электромеханический пульт
- Коробка:
- из листового железа IP54 с дверцей на шарнире и эпоксидной покраской
- или из пластмассы IP 54 (однофазные станции)
- n°1 Рубильник блокировки дверцы
- n°2 Магнитно-тепловых переключателей защиты электронасоса с регулируемой шкалой (тепловые реле)
- Реле чередования насосов
- Трансформатор вспомогательной работы в зоне низкого напряжения (24V)
- n°2 Переключателя 0-1 или (РУЧ – O – АВТ)
- n°2 Тройки предохранителей для каждого насоса
- n°2 Соразмерных счётчика
- Защитные предохранители для вспомогательной работы
- Клеммная коробка для подсоединения к поплавковому переключателю или реле минимального давления
- n°2 Лампочки работы зелёного цвета
- n°2 Лампочка тепловой блокировки красного цвета
- Электрическая схема – инструкции к защитным устройствам
Станции с однофазным питанием (до 1,5 кВт):
-
Аксессуары по запросу:
- Мембранные расширительные баки на напорном коллекторе
- Поплавковый переключатель
- Реле минимального давления
- Уровневое реле с таймером (датчики не включены) и указанием на нехватку воды
-
Исполнение с электрическим пультом AZ
Наименование станций:
| TB 2 | OP32/4 | M | AT | VA | X | S |
|---|---|---|---|---|---|---|
| Количество наcocов | Tun насоса | Тип питания M: однофазный Т: трёхфазный |
Тип электрического пульта AT: электромеханический AZ: Электронный |
Расположение обратных клапанов VA: всасывание VM: нагнетание | Исполнение: Z: Стандартное I: с коллекторами из нержавеющей стали нержавеющая сталь X: c коллекторами и запорной арматурой из нержавеющей стали | Дополнительные опции: _: отсутствуют S: с мембранными баками G: с поплавковым переключателем P: Реле минимального давления L: Пульт с уровневым реле |
SAER
SAER (Италия) - компания-лидер в производстве и поставке погружных и поверхностных насосов и двигателей, обладающая более чем 60-летним опытом успешной работы на международном рынке
