Станция повышения давления SAER TB2-MBS-H Y/5

Многонасосные установки повышения давления TB.

Многонасосная автоматическая станция повышения давления представляет собой собранную на общей раме установку, состоящую из нескольких (от 2 до 5) насосов, всей необходимой запорной арматуры и шкафа управления. Станция полностью готова к монтажу и эксплуатации.

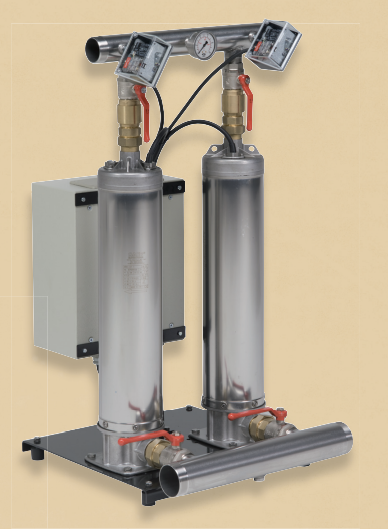

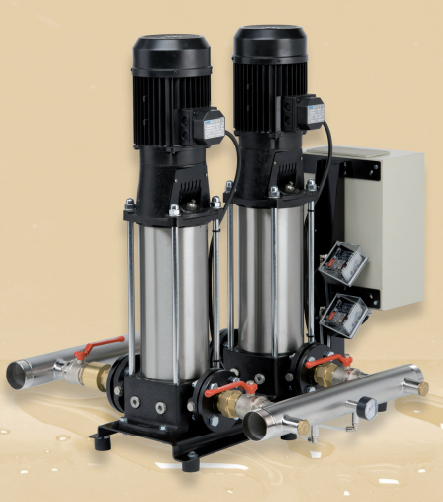

TB2-MBS-H Станции повышения давления на основе двух многоступенчатых вертикальных насосов серии MBS-H.

Применение

• повышение давления и распределение воды в системах бытового, сельскохозяйственного и промышленного сектора
• использование в системах отопления, охлаждения, кондиционирования, полива

Принцип работы

• последовательный каскадный запуск по мере роста потребления воды
• попеременная работа главного и второстепенного насоса в автоматическом режиме
• в случае аварии одного насоса работу станции гарантирует второй насос

Стандартные характеристики

• жидкость: химически и механически неагрессивная
• температура перекачиваемой жидкости: от 0°c до 40°c
• максимальное рабочее давление: 15 бар
• количество запусков в час: 30 (p2 ≤1,5 квт) / 25 (p2 >1,5 квт)
• условия установки: только в помещении
• температура окружающей среды: от 0°c до 40°c
• относительная влажность: 50%
• высота установки: максимум 1000 м над уровнем моря
• шумность: максимум 60 dba
• параметры при 2900 об/мин: qmax = 36 м³/ч, hmax = 113 гц (при q=0)

Допущения

• насосы соответствуют стандарту uni en iso 9906, дополнение a
• двигатель соответствует нормам iec 60034-1

Компоненты станции

• два многоступенчатых вертикальных насоса mbs-h
• основание из согнутого листового железа с покрытием из катафореза, оснащённое регулируемыми и антивибрационными опорами
• электрический пульт
• стойка из согнутого листового железа с покрытием из катафореза
• коллектор на всасывании
• коллектор на нагнетании с возможностью подсоединения мембранных баков
• манометр на коллекторе нагнетания
• контрольное реле давления для каждого насоса
• задвижка на всасывании и нагнетании каждого насоса
• обратный клапан для каждого насоса (на выбор – на всасывании или нагнетании)
• две заглушки

Характеристики насосов

• центробежный моноблочный многоступенчатый вертикальный насос, не самовсасывающий
• двойное механическое уплотнение с промежуточной масляной камерой
• вал из aisi431 с тремя точками опоры
• верхняя основа из литой нержавеющей стали aisi304
• всасывающая основа из литой стали aisi304
• рабочие колёса и диффузоры: термопласт, устойчивый к абразии
• диффузоры оснащены саморегулирующимися кольцами изнашивания
• двигатель: индуктивный асинхронный с внешней рубашкой из стали aisi304, охлаждаемый перекачиваемой жидкостью
• степень защиты: ip68
• трёхфазное исполнение: v400 50hz
• однофазное исполнение: v230 50hz
• другие напряжения доступны по запросу

Характеристики электрического пульта at

• электромеханический пульт для автоматических насосных станций на основе 2 насосов
• для трёхфазных станций: до 7,5 квт – прямой пуск, более 7,5 квт – звезда-треугольник
• для однофазных станций (до 2,2 квт): электромеханический пульт
• корпус из листового железа ip54 с дверцей на шарнире и эпоксидной покраской или пластмассовый ip54 (для однофазных станций)
• рубильник блокировки дверцы
• два магнитно-тепловых переключателя защиты электронасоса с регулируемой шкалой (тепловые реле)
• реле чередования насосов
• трансформатор вспомогательной работы в зоне низкого напряжения (24v)
• два переключателя 0-1 (руч – o – авт)
• две тройки предохранителей для каждого насоса
• два соразмерных счётчика
• защитные предохранители вспомогательной работы
• клеммная коробка для подключения поплавкового переключателя или реле минимального давления
• две зелёные лампочки работы
• две красные лампочки тепловой блокировки
• электрическая схема и инструкции к защитным устройствам

Аксессуары по запросу

• мембранные расширительные баки на напорном коллекторе
• поплавковый переключатель
• реле минимального давления
• уровневое реле с таймером (датчики не включены) и указание на нехватку воды.

Наименование станций:
