TEIP11-PS V18311H— это линейка электропневматических преобразователей сигналов (I/P-конвертеров) производства ABB, предназначенных для преобразования стандартных электрических сигналов в пропорциональное пневматическое давление. Серия является развитием базовой модели TEIP11 с добавлением встроенной ступени регулировки мощности (Power Stage), что обеспечивает значительно больший расход воздуха.

Базовая модель: V18311H-XXX

Позиция	Код	Описание
Взрывозащита	1	Без взрывозащиты
	3	ATEX II 2 G Ex ia IIC T6 соотв. T4 Gb
	4	ATEX II 2 G Ex d IIC T4/T5/T6 Gb
	6	FM/CSA Intrinsically Safe
	7	FM/CSA Intrinsically Safe и Explosion-proof
	A	ГОСТ, Россия - Ex ia
	D	ГОСТ, Россия - Ex d
Конструкция	1	Диспетчерский корпус IP 20 для установки на несущую шину
	A	Диспетчерский корпус IP 20 для блочного монтажа
	6	Полевой корпус из полиэстера, степень защиты IP 54
	8	Полевой корпус из алюминия, степень защиты IP 65
	9	Полевой корпус IP 65, нержавеющая сталь
Входной сигнал	1	Вход 0...20 мА
	2	Вход 4...20 мА
	8	Функция герметичного закрытия 4...20 мА
	0	Другой входной сигнал
Выходной сигнал	1	Выход 0,2...1 бар
	2	Выход 3...15 psi
	0	Другой выходной сигнал
Характеристика	10	Возрастающая
	20	Падающая
Температура окружающей среды	1	-40...85 °C
	2	-55...85 °C

Характеристики

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вход (электрический)

Параметр	Значение
Стандартные диапазоны сигнала	0...20 мА или 4...20 мА
Дополнительные диапазоны	0...10 мА, 10...20 мА, 4...12 мА, 12...20 мА
Другие диапазоны	По запросу
Входное сопротивление	Ri = 260 Ом при 20°C (68°F), Tk +0,4%/K
Предел перегрузки	30 мА (для взрывобезопасных устройств см. раздел взрывозащиты)
Ёмкость / индуктивность	Незначительно мала

Выход (пневматический)

Параметр	TEIP11-PS	TEIP11 (для сравнения)
Стандартный диапазон выхода	0,2...1 бар (3...15 psi)	0,2...1 бар (3...15 psi)
Расширенный диапазон (опция 509/515)	0,4...2 бар (6...30 psi) при питании 2,5 бар	—
Мощность по воздуху (при 1,4 бар)	≥5 кг/ч = 4,1 Нм³/ч = 2,4 scfm	0,05 кг/ч = 0,041 Нм³/ч = 0,024 scfm
Вторичное сопротивление по VDE/VDI 3520	≥0,95 кг/ч = 0,9 Нм³/ч = 0,5 scfm	—

Энергоснабжение (пневматика)

Параметр	TEIP11-PS	TEIP11
Тип воздуха	Технологический воздух, не содержащий масла, воду и пыль по DIN/ISO 8573-1	Тот же
Степень очистки	Класс 3 по содержанию масла	Класс 3
Точка росы	На 10K ниже рабочей температуры	На 10K ниже рабочей температуры
Давление питания	1,4 ± 0,1 бар (20 ± 1,5 psi)	1,4...10 бар (20...150 psi)
Давление питания (опция 509)	2,5 бар (36 psi) / 2,55 бар (37 psi)	—
Собственное энергопотребление	≤0,2 кг/ч = 0,16 Нм³/ч = 0,1 scfm	Идентично мощности по воздуху

Данные передачи и параметры влияния

Параметр	TEIP11-PS	TEIP11
Характеристика	Линейная, восходящая или нисходящая	Линейная, восходящая или нисходящая
Погрешность характеристики	≤0,5%	≤1%
Гистерезис	≤0,3%	≤0,3%
Зона нечувствительности	≤0,1%	≤0,1%
Температурный дрейф (-20...85°C)	≤1%/10K	≤1%/10K
Температурный дрейф (-55...-20°C)	≤2%/10K	≤2%/10K
Влияние давления питания	≤0,3%/0,1 бар (1,5 psi)	≤0,8% (1,4...2 бар), ≤0,5% (3...10 бар)
Механические колебания	≤1% при 10г и 20...80 Гц	≤1% при 10г и 20...80 Гц
Сейсмическая нагрузка	DIN/IEC 68-3-3, класс III (тяжёлые и сверхтяжёлые землетрясения)	DIN/IEC 68-3-3, класс III
Нулевая точка (при 90° повороте)	≤0,4%	≤0,5%

Переходная характеристика

Диапазон изменения	Время
10...90% и 90...10%	0,6 с
5...15% и 15...5%	0,25 с
45...55% и 55...45%	0,2 с
85...95% и 95...85%	0,15 с

ЭМС и маркировка

Параметр	Значение
Директива ЭМС	2014/30/EU (ранее 89/336/EWG)
Помехоустойчивость	EN 50082-2 PR
Маркировка CE	Соответствует директиве по нанесению маркировки CE

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Параметр	Значение
Температура окружающей среды (стандарт)	-40...85°C (-40...185°F)
Температура окружающей среды (опция)	-55...85°C (-67...185°F)
Температура при Ex d	-40...85°C (-40...185°F)
Монтажное положение	Произвольное
Климатический класс	GPF или FPF по DIN 40040
Относительная влажность	75% среднее, 95% кратковременно, конденсация не допускается

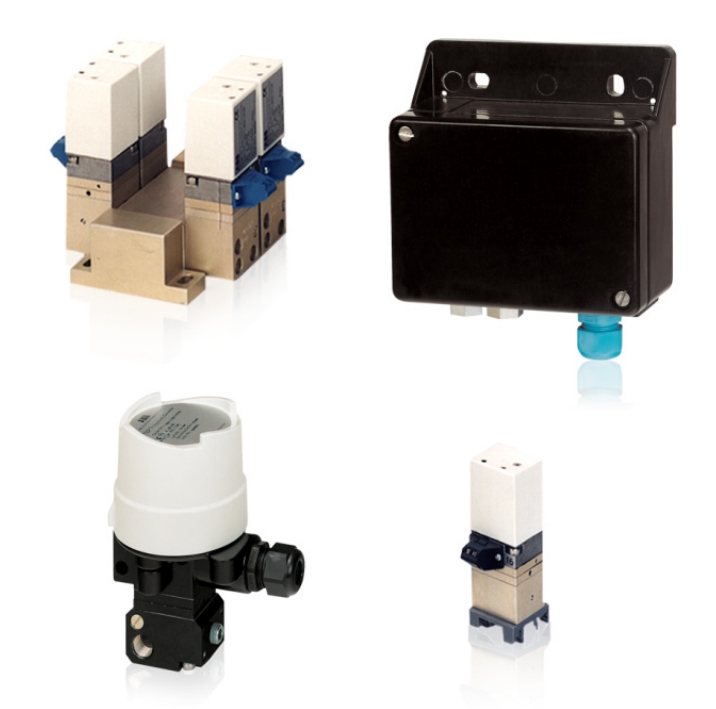

КОНСТРУКЦИИ И ИХ ХАРАКТЕРИСТИКИ

Диспетчерский корпус для установки на несущую шину (Код конструкции: 1)

Параметр	Значение
Степень защиты	IP 20
Материал корпуса	Алюминий с крышкой из пластмассы
Монтаж	На несущей шине EN 50022-35×7,5, EN 50035-G 32, EN 50045-15×5
Электрическое подсоединение	2-контактная винтовая клемма для провода 2,5 мм² (14 AWG)
Пневматическое подключение	Резьбовое отверстие 1/8 NPT для приточного воздуха и выхода
Масса	0,25 кг (0,55 lb)
Габариты	86(3,39)×36(1,42)×40(1,57) мм (высота с клеммником 97(3,82) мм)

Диспетчерский корпус для блочного монтажа (Код конструкции: A)

Параметр	Значение
Степень защиты	IP 20
Материал корпуса	Алюминий с крышкой из пластмассы
Монтаж	Блочный через специальный соединительный блок (аксессуар)
Количество на блоке	Макс. 4 преобразователя на блок
Расширение блоков	2, 3 или макс. 4 блока (итого 4, 8, 12 или 16 преобразователей)
Центральная подача воздуха	Через подключаемый блок с обратными клапанами
Электрическое подсоединение	2-контактная винтовая клемма для провода 2,5 мм² (14 AWG)
Пневматическое подключение (воздух)	Резьбовое отверстие 3/8 NPT (центральный разъём на блоке)
Пневматическое подключение (выход)	Резьбовое отверстие 1/8 NPT в каждом преобразователе
Масса	0,3 кг (0,66 lb)
Ширина одного модуля	80 мм (3,15 inch)
Общая высота	115 мм (4,53 inch)

Полевой корпус из пластика (Код конструкции: 6)

Параметр	Значение
Степень защиты	IP 54
Материал	Полиэфир, чёрный
Монтаж	Настенный или на трубу 2" (только вертикальные трубы)
Электрическое подсоединение	2-контактная винтовая клемма для провода 2,5 мм² (14 AWG) в корпусе, сальник Pg 11
Пневматическое подключение	Резьбовое отверстие 1/8 NPT для приточного воздуха и выхода
Выпуск воздуха (для газа)	6 мм (0,24") винто-обжимное соединение
Масса	1,0 кг (2,20 lb)
Габариты	128(5,04)×100(3,94)×69(2,72) мм

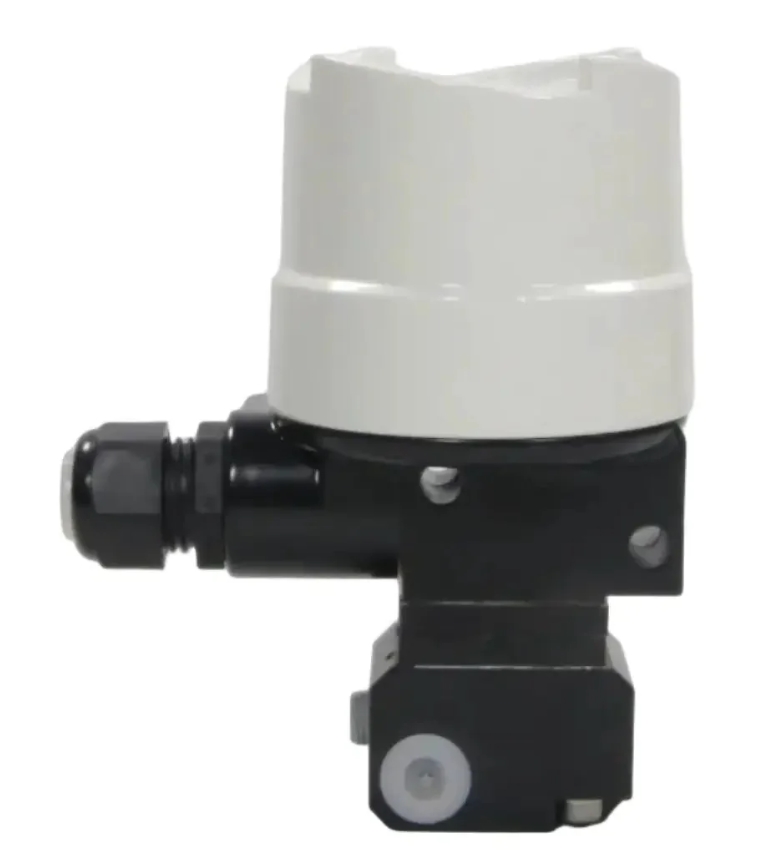

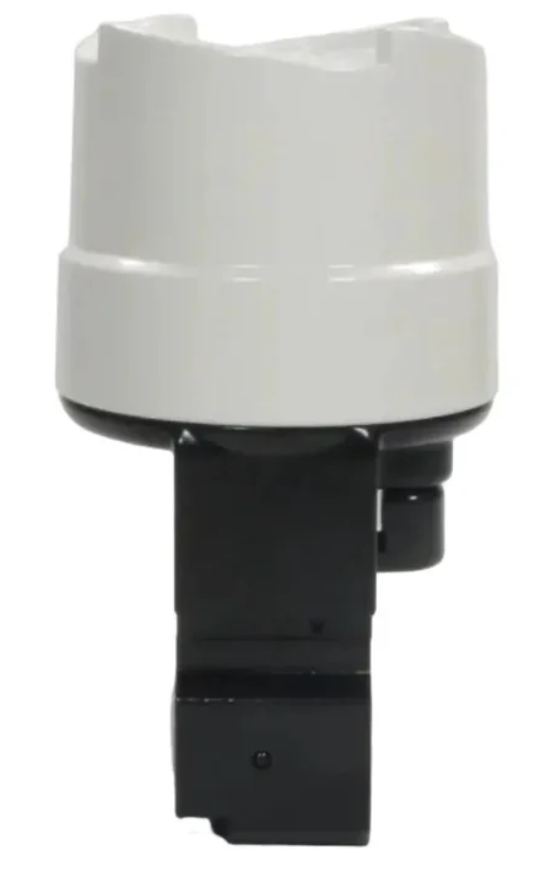

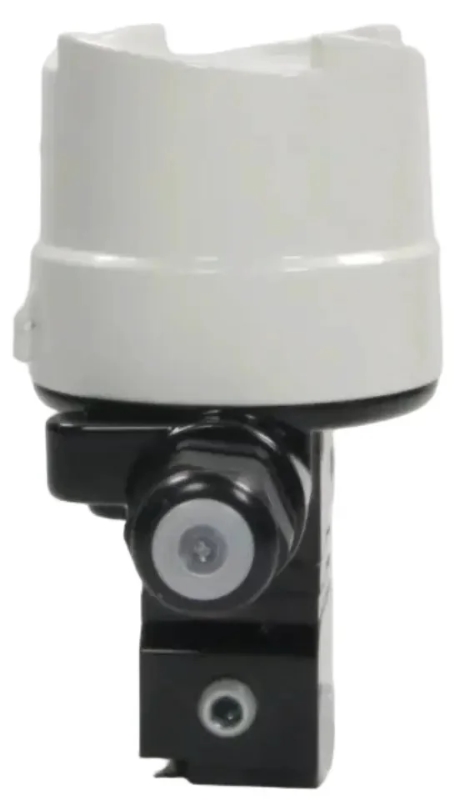

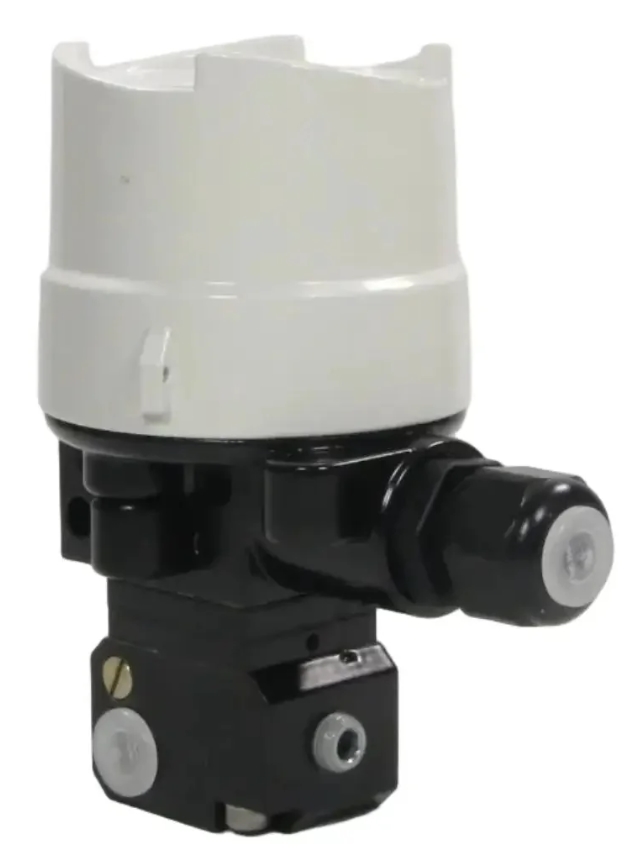

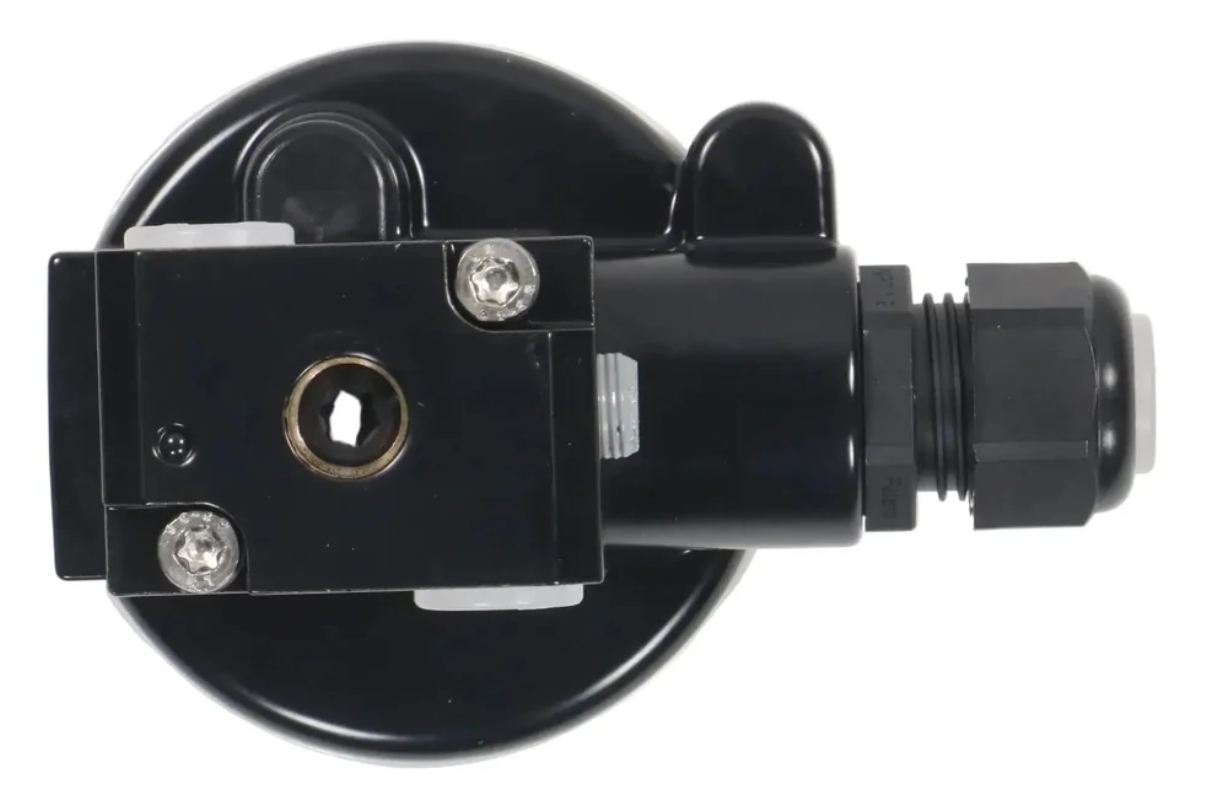

Полевой корпус из алюминия (Код конструкции: 8)

Параметр	Значение
Степень защиты	IP 65
Материал	Алюминий, окрашен двухкомпонентным лаком, нижняя часть чёрная RAL 9005, резьбовая крышка Pantone 420
Монтаж	Настенный или на трубу 2" с помощью крепёжного уголка из нержавеющей стали
Электрическое подсоединение	2-контактная винтовая клемма для провода 2,5 мм² (14 AWG), резьбовое соединение NPT 1/2" для ввода кабеля
ATEX Ex ia	Резьбовое отверстие NPT 1/2"
ATEX Ex d / FM/CSA	Резьбовое отверстие M20×1,5 (кабельный сальник приобретается отдельно)
Пневматическое подключение	Резьбовое отверстие 1/4 NPT для приточного воздуха и выхода
Масса	0,62 кг (1,37 lb)

Полевой корпус из нержавеющей стали (Код конструкции: 9)

Параметр	Значение
Степень защиты	IP 65
Материал	Высококачественная сталь, электролитная полировка
Монтаж	Настенный или на трубу 2" с помощью крепёжного уголка из нержавеющей стали
Электрическое подсоединение	Аналогично алюминиевому корпусу
Пневматическое подключение	Резьбовое отверстие 1/4 NPT для приточного воздуха и выхода
Масса	1,20 кг (2,65 lb)

ВЗРЫВОЗАЩИТА

ATEX — Взрывонепроницаемая оболочка Ex d (Код: 3, A, D)

Параметр	Значение
Маркировка	II 2G Ex d IIC T4/T5/T6 Gb
Свидетельство образца	DMT 02 ATEX E 121 X
Тип	DOC. 900771
Группа приборов	II 2G
Стандарты	EN 60079-0:2012 / EN IEC 60079-0:2018 (общие требования), EN 60079-1:2007 / EN 60079-1:2014 (оболочка «d»)
Электрические характеристики	Сила тока ≤ 50 мА
Давление питания TEIP11-PS	1,4 бар (20 psi) / 2,55 бар (37 psi)*
Выходной сигнал TEIP11-PS	0,2...1 бар (3...15 psi) / 0,4...2 бар (6...30 psi)*
Температурный класс T4	-40°C < Tокр < 85°C
Температурный класс T5	-40°C < Tокр < 70°C
Температурный класс T6	-40°C < Tокр < 55°C

ATEX — Искробезопасная цепь Ex ia (Код: 1)

Параметр	Значение
Маркировка	II 2G Ex ia IIC T6 соотв. T4 Gb
Свидетельство образца	TÜV 99 ATEX 1487 X
Тип	TEIP11 Doc.901068-SMDxxxx, TEIP11-PS Doc.901068-SMDxxxx, TEIP11-PS Doc.901069-SMDxxxx
Стандарты	EN 60079-0:2009, EN 60079-11:2012

Температурные классы для исполнений Doc.901068-SMD / Doc.901069-SMD:

Температурный класс	Входной ток	Диапазон температур
T4	120 мА	-55...60°C
T4	100 мА	-55...85°C
T6	60 мА	-55...40°C

Температурные классы для исполнений Doc.901068 / Doc.901069:

Температурный класс	Входной ток	Диапазон температур
T6	50 мА	-55...60°C
T6	60 мА	-55...55°C
T5	60 мА	-55...70°C
T4	60 мА	-55...85°C
T5	100 мА	-55...55°C
T4	100 мА	-55...85°C
T5	120 мА	-55...45°C
T4	120 мА	-55...80°C
T4	150 мА	-55...70°C

Предельные значения взрывозащиты (Ex ia)

Ii (мА)	Ui (В)	Pi (Вт)
50	42,5	2,125
60	38,8	2,328
100	30	3,0
120	28	3,36
150	25,5	3,825

FM / CSA

Тип защиты	Класс / Группа	Примечание
FM Intrinsically Safe (не металлический корпус)	I.S.: CL I/Div 1/Grp A B C D	—
FM Intrinsically Safe (металлический корпус)	I.S.: CL I-II-III/Div 1/Grp A-G	—
FM Non-Incendive (не металлический)	N.I.: CL I/Div 2/Grp A B C D	—
FM Non-Incendive (металлический)	N.I.: CL I/Div 2/Grp A B C D	—
FM Explosion Proof (только металлический)	X.P.: CL I/Div 1/Grp B C D	—
CSA Intrinsically Safe (не металлический)	I.S.: CL I/Div 1/Grp A B C D	—
CSA Intrinsically Safe (металлический)	I.S.: CL I/Div 1/Grp A-D, CL II/Div 1/Grp E-G	—
CSA Explosion Proof (только металлический)	X.P.: CL I/Div 1/Grp B C D	—

СВОДНАЯ ТАБЛИЦА ВСЕХ КОНФИГУРАЦИЙ

Код полной модели	Взрывозащита	Корпус	Вход	Выход	Характеристика	Температура
V18311H-1A1	Нет	Блочный IP20	0...20 мА	0,2...1 бар	Возрастающая	-40...85°C
V18311H-1A2	Нет	Блочный IP20	4...20 мА	0,2...1 бар	Возрастающая	-40...85°C
V18311H-1A8	Нет	Блочный IP20	4...20 мА (герм.)	3...15 psi	Возрастающая	-40...85°C
V18311H-1A9	Нет	Блочный IP20	Другой	Другой	Возрастающая	-40...85°C
V18311H-111	Нет	Шина IP20	0...20 мА	0,2...1 бар	Возрастающая	-40...85°C
V18311H-112	Нет	Шина IP20	4...20 мА	0,2...1 бар	Возрастающая	-40...85°C
V18311H-118	Нет	Шина IP20	4...20 мА (герм.)	3...15 psi	Возрастающая	-40...85°C
V18311H-119	Нет	Шина IP20	Другой	Другой	Возрастающая	-40...85°C
V18311H-161	Нет	Шина IP20	0...20 мА	0,2...1 бар	Падающая	-40...85°C
V18311H-162	Нет	Шина IP20	4...20 мА	0,2...1 бар	Падающая	-40...85°C
V18311H-168	Нет	Шина IP20	4...20 мА (герм.)	3...15 psi	Падающая	-40...85°C
V18311H-169	Нет	Шина IP20	Другой	Другой	Падающая	-40...85°C
V18311H-181	Нет	Шина IP20	0...20 мА	0,2...1 бар	Возрастающая	-55...85°C
V18311H-182	Нет	Шина IP20	4...20 мА	0,2...1 бар	Возрастающая	-55...85°C
V18311H-188	Нет	Шина IP20	4...20 мА (герм.)	3...15 psi	Возрастающая	-55...85°C
V18311H-189	Нет	Шина IP20	Другой	Другой	Возрастающая	-55...85°C
V18311H-191	Нет	Шина IP20	0...20 мА	0,2...1 бар	Падающая	-55...85°C
V18311H-192	Нет	Шина IP20	4...20 мА	0,2...1 бар	Падающая	-55...85°C
V18311H-198	Нет	Шина IP20	4...20 мА (герм.)	3...15 psi	Падающая	-55...85°C
V18311H-199	Нет	Шина IP20	Другой	Другой	Падающая	-55...85°C

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
