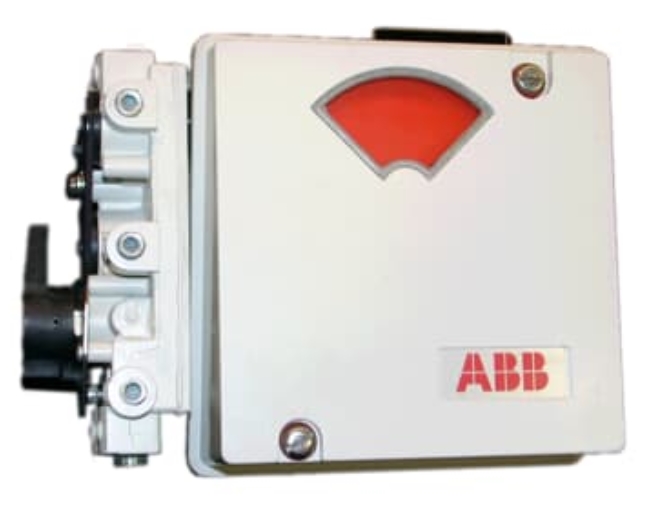

Позиционер электропневматический ABB AV3 AV341201
Код товара 2541058
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABB AV3 — это линейка электропневматических позиционеров с характеризуемым выходом, разработанных для точного управления положением пневматических приводов в системах автоматизации технологических процессов. Позиционеры обеспечивают быстрое, чувствительное и точное позиционирование односторонних и двусторонних, линейных и поворотных приводов.
Расшифровка обозначений типа
| Позиция | Код | Описание |
|---|---|---|
| 1–2 | AV | Тип: Характеризуемый пневматический позиционер |
| 3 | 3 | Позиционер с входным сигналом 4–20 мА (фиксация при пропадании сигнала) |
| 4 | 1 | Ход штока 12.7–50.8 мм или поворот на 45° (кулачок на 1/2 хода) |
| 2 | Ход штока 25.4–101.6 мм или поворот на 90° (кулачок на полный ход) | |
| 5 | 0 | Без манифольда (колодки с гнездами для манометров) |
| 1 | С манифольдом (уравнительный клапан, фильтры, порты для манометров) | |
| 2 | С манифольдом без уравнительного клапана | |
| 6 | 0 | Без передатчика положения |
| 1 | С потенциометрическим передатчиком положения (только для AV3) | |
| 2 | С передатчиком положения с выходом 4–20 мА (только для AV3) | |
| 7 | 0 | Стандартный приводной вал (с рычагом для линейных приводов) |
| 1 | Приводной вал с квадратным концом 12.7 мм (1/2") | |
| 2 | Приводной вал с квадратным концом 8.69 мм (0.342") | |
| 3 | Приводной вал с лысками 6.35 мм (1/4") | |
| 4 | Приводной вал с квадратным концом 9.525 мм (3/8") | |
| 5 | Приводной вал с лысками 4 мм (для NAMUR) | |
| 8 | 0 | Без опций |
| N | Корпус NEMA 4X (требует спец. монтажа) | |
| P | Исполнение Performance Series (высокий пневматический коэффициент усиления) |
Характеристики
Общие технические характеристики (все модели av3)
| Параметр | Значение |
|---|---|
| Тип устройства | Электропневматический позиционер с характеризуемым выходом |
| Принцип действия | Балансировка противоположных сил (диафрагменная сила vs. сила пружины диапазона) |
| Тип привода | Односторонний и двусторонний, линейный и поворотный |
| Входной сигнал | 4–20 мА DC (макс. 30 В DC) |
| Входное сопротивление | 360 Ом при 20 мА |
| Диапазон подавления/подъёма | 50% подавление диапазона и/или подъём нуля |
| Давление питания | 172–1034 кПа (25–150 psi) |
| Минимальное давление питания | На 34,4 кПа (5 psi) выше требуемого рабочего давления привода |
| Влияние давления питания | 0,05% на 6,9 кПа при изменении ±69 кПа (0,05% на 1 psi при изменении ±10 psi) |
| Пневматические соединения | 1/4 NPT (питание, сигнал, выходы); 1/8 NPT (манометры) |
| Материал корпуса | Алюминий, <0,5% магния |
| Материал пилотного клапана | Нержавеющая сталь 303 |
| Класс защиты корпуса | NEMA 3R (с дождевым коленом 1/2 NPT); NEMA 4X (опция) |
| Виброустойчивость | <2,0% ошибка: 5–115 Гц при амплитуде до 4 мм; 15–120 Гц при ускорении до 2G |
| Потребление воздуха | См. график (зависит от давления питания) |
| Пропускная способность | См. график (зависит от давления питания) |
| Вес | 2,27 кг (5,00 фунта) |
| Температура эксплуатации | –20 до 60°C (–4 до 140°F) |
| Температура хранения | –20 до 80°C (–4 до 176°F) |
| Влияние температуры | <0,18% на °C (<0,09% на °F) |
| Влияние RFI | ±1,5% максимум при напряжённости поля 10 В/м, 20–540 МГц |
| Влажность | 0–95% без конденсации |
| Точность | 0,90% диапазона максимум |
| Разрешение | 0,30% диапазона максимум |
| Гистерезис | 0,60% диапазона максимум |
| Повторяемость | 0,60% диапазона максимум |
| Мёртвая зона | 0,30% диапазона максимум |
| Линейность | 0,80% диапазона максимум |
Полный перечень моделей серии av3
Базовые модели (без опций)
| Полное обозначение | Ход/поворот | Коллектор | Передатчик положения | Вал привода | Опции |
|---|---|---|---|---|---|
| AV331000 | 45°/короткий ход | Нет | Нет | Стандартный с рычагом | Нет |
| AV331100 | 45°/короткий ход | С уравн. клапаном | Нет | Стандартный с рычагом | Нет |
| AV331300 | 45°/короткий ход | Блок манометров | Нет | Стандартный с рычагом | Нет |
| AV332000 | 90°/длинный ход | Нет | Нет | Стандартный с рычагом | Нет |
| AV332100 | 90°/длинный ход | С уравн. клапаном | Нет | Стандартный с рычагом | Нет |
| AV332300 | 90°/длинный ход | Блок манометров | Нет | Стандартный с рычагом | Нет |
Модели с потенциометрическим передатчиком положения (код 1 в поз. 4)
| Полное обозначение | Ход/поворот | Коллектор | Передатчик | Вал привода | Опции |
|---|---|---|---|---|---|
| AV331010 | 45°/короткий ход | Нет | Потенциометрический | Стандартный с рычагом | Нет |
| AV331110 | 45°/короткий ход | С уравн. клапаном | Потенциометрический | Стандартный с рычагом | Нет |
| AV332010 | 90°/длинный ход | Нет | Потенциометрический | Стандартный с рычагом | Нет |
| AV332110 | 90°/длинный ход | С уравн. клапаном | Потенциометрический | Стандартный с рычагом | Нет |
Модели с передатчиком положения 4–20 мА (код 2 в поз. 4)
| Полное обозначение | Ход/поворот | Коллектор | Передатчик | Вал привода | Опции |
|---|---|---|---|---|---|
| AV331020 | 45°/короткий ход | Нет | 4–20 мА | Стандартный с рычагом | Нет |
| AV331120 | 45°/короткий ход | С уравн. клапаном | 4–20 мА | Стандартный с рычагом | Нет |
| AV332020 | 90°/длинный ход | Нет | 4–20 мА | Стандартный с рычагом | Нет |
| AV332120 | 90°/длинный ход | С уравн. клапаном | 4–20 мА | Стандартный с рычагом | Нет |
Модели с различными валами привода (коды 1–5 в поз. 5)
| Полное обозначение | Ход/поворот | Коллектор | Передатчик | Тип вала | Опции |
|---|---|---|---|---|---|
| AV331001 | 45°/короткий ход | Нет | Нет | 12,7 мм квадрат | Нет |
| AV331002 | 45°/короткий ход | Нет | Нет | 8,69 мм квадрат | Нет |
| AV331003 | 45°/короткий ход | Нет | Нет | 6,35 мм плоскости | Нет |
| AV331004 | 45°/короткий ход | Нет | Нет | 9,525 мм квадрат | Нет |
| AV331005 | 45°/короткий ход | Нет | Нет | 4 мм плоскости (NAMUR) | Нет |
| AV332001 | 90°/длинный ход | Нет | Нет | 12,7 мм квадрат | Нет |
| AV332002 | 90°/длинный ход | Нет | Нет | 8,69 мм квадрат | Нет |
| AV332003 | 90°/длинный ход | Нет | Нет | 6,35 мм плоскости | Нет |
| AV332004 | 90°/длинный ход | Нет | Нет | 9,525 мм квадрат | Нет |
| AV332005 | 90°/длинный ход | Нет | Нет | 4 мм плоскости (NAMUR) | Нет |
Модели с опцией NEMA 4X (код N в поз. 6)
| Полное обозначение | Ход/поворот | Коллектор | Передатчик | Вал привода | Опция |
|---|---|---|---|---|---|
| AV331000N | 45°/короткий ход | Нет | Нет | Стандартный с рычагом | NEMA 4X |
| AV332000N | 90°/длинный ход | Нет | Нет | Стандартный с рычагом | NEMA 4X |
| AV331100N | 45°/короткий ход | С уравн. клапаном | Нет | Стандартный с рычагом | NEMA 4X |
| AV332100N | 90°/длинный ход | С уравн. клапаном | Нет | Стандартный с рычагом | NEMA 4X |
Модели Performance Series (код P в поз. 6)
| Полное обозначение | Ход/поворот | Коллектор | Передатчик | Вал привода | Опция |
|---|---|---|---|---|---|
| AV331000P | 45°/короткий ход | Нет | Нет | Стандартный с рычагом | Performance |
| AV332000P | 90°/длинный ход | Нет | Нет | Стандартный с рычагом | Performance |
| AV331100P | 45°/короткий ход | С уравн. клапаном | Нет | Стандартный с рычагом | Performance |
| AV332100P | 90°/длинный ход | С уравн. клапаном | Нет | Стандартный с рычагом | Performance |
Характеристики кулачков (кам)
| Кулачок | Функция | Уравнение | Применение |
|---|---|---|---|
| A | Квадратный корень | I = √P | Расходомеры, применения с нелинейной характеристикой |
| B | Линейный | I = P | Стандартное регулирование, установлен по умолчанию |
| C | Квадратичный | I = P² | Применения с обратной нелинейной характеристикой |
Характеристики передатчиков положения (опционально)
Потенциометрический передатчик положения (код 1)
| Параметр | Значение |
|---|---|
| Полное сопротивление | 2000 Ом ±20% |
| Номинальная мощность | 1 Вт до 70°C; 0 Вт при ≥125°C |
| Скорость изменения движка | 9,9 Ом/градус поворота кулачка |
| Влияние температуры | 0,05% (500 ppm)/°C максимум |
| Максимальное напряжение | 35 В DC или 30 В AC |
| Температура эксплуатации | –40 до 82°C (–40 до 180°F) |
| Температура хранения | –40 до 93°C (–40 до 200°F) |
Передатчик положения 4–20 мА (код 2)
| Параметр | Значение |
|---|---|
| Напряжение питания | 16–34 В DC |
| Выходной сигнал | 4–20 мА |
| Нагрузка | 500 Ом при 24 В DC; 1000 Ом при 34 В DC |
| Точность | 0,6% диапазона максимум |
| Гистерезис | 0,5% диапазона максимум |
| Повторяемость | 0,4% диапазона максимум |
| Влияние температуры окружающей среды | 0,063%/°C; 0,035%/°F |
| EMI/RFI | 1,5% максимум при 10 В/м, 20–450 МГц |
Утверждения и сертификаты
| Модель | Утверждение/Сертификация |
|---|---|
| Все AV3 | cFMus — одобрен как невоспламеняющийся для: Class I, Division 2, Groups A, B, C, D; Class II, Division 2, Groups F, G; Class III, Division 2 |
| AV33_ 0 _ | FM Approvals, CSA — взрывобезопасный для Class I, Div 1, Grps B, C, D; пылевзрывобезопасный для Class II и III, Div 1, Grps E, F, G; искробезопасный для Class I, II, III, Div 1, Grps A–G |
| Все | Соответствие требованиям Европейского сообщества, маркировка CE |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
