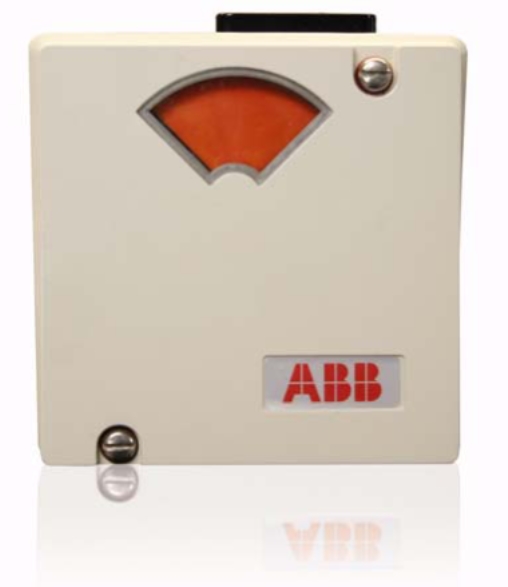

Позиционер пневматический ABB AV2 AV272305N
Код товара 2540866
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Позиционеры ABB серии AV2 — это электропневматические характеризумые позиционеры, которые принимают входной сигнал 4-20 мА и преобразуют его в пневматический выходной сигнал для управления пневматическими исполнительными механизмами.
Полная расшифровка обозначений
|
Позиция |
Код |
Описание |
|---|---|---|
|
1-2 |
AV2 |
Электропневматический характеризуемый позиционер (4–20 мА) |
|
3 |
3 |
Неискроопасное исполнение cFMus |
|
7 |
Взрывозащищенное и искробезопасное исполнение FM/CSA |
|
|
4 |
1 |
Вход 4–20 мА, 12,7–50,8 мм (0,5–2,0 дюйма) или поворот 45° |
|
2 |
Вход 4–20 мА, 25,4–101,6 мм (1,0–4,0 дюйма) или поворот 90° |
|
|
5 |
0 |
Без коллектора |
|
1 |
Коллектор с уравнительным клапаном, фильтрами и портами для манометров |
|
|
3 |
Блок манометров, только порты для манометров |
|
|
6 |
0 |
Без датчика положения |
|
1 |
Потенциометрический резистивный передатчик |
|
|
2 |
Выход 4–20 мА |
|
|
7 |
0 |
Стандартный с рычагом обратной связи (для линейных приводов) и UP3/4/5/6 |
|
1 |
Квадратный конец 12,7 мм (0,500 дюйма) |
|
|
2 |
Квадратный конец 8,69 мм (0,342 дюйма) |
|
|
3 |
Плоскости 6,35 мм (0,250 дюйма) |
|
|
4 |
Квадратный конец 9,525 мм (0,375 дюйма) |
|
|
5 |
Плоскости 4 мм (0,157 дюйма) |
|
|
8 |
0 |
Без опций |
|
N |
Корпус с рейтингом NEMA 4X |
|
|
P |
Серия высокой производительности, высокое пневматическое усиление |
Характеристики
|
Параметр |
Значение |
|---|---|
|
Тип устройства |
Электропневматический позиционер с I/P преобразователем |
|
Входной сигнал |
4–20 мА |
|
Входное сопротивление |
250 Ом при 20 мА |
|
Давление питания |
172–1034 кПа (25–150 psig) |
|
Минимальное давление питания |
На 34,4 кПа (5,0 psig) выше требуемого рабочего давления |
|
Влияние давления питания |
0,05% на 6,9 кПа при изменении ±69 кПа (0,05% на 1,0 psig при изменении ±10 psig) |
|
Потребление воздуха |
См. график на рис. 1 |
|
Пропускная способность |
Максимальная производительность при сбросе в атмосферу – см. график на рис. 2 |
|
Влияние вибрации |
<2,0% погрешности при: 5–115 Гц при постоянном смещении размах до 4 мм (0,16 дюйма); 15–120 Гц при ускорении до 2 G |
|
Пневматические соединения |
1/4 NPT на соединениях питания, сигнала и выхода; 1/8 NPT на манометрах |
|
Материалы конструкции |
Корпус: Алюминий и <0,5% магния; Золотниковый клапан: Нержавеющая сталь 303 |
|
Классификация корпуса |
Стандартный: NEMA 3R при защите отверстия вентиляции от дождя с помощью дождевого колена (1/2 NPT уличное колено); AV______N: NEMA 4X |
СПЕЦИФИКАЦИЯ ПОЗИЦИОНЕРА AV27
|
Параметр |
Значение |
|---|---|
|
Диапазон входного сигнала |
4–20 мА |
|
Входное сопротивление |
250 Ом при 20 мА |
|
Точность |
0,90% от максимума диапазона |
|
Разрешение |
0,30% от максимума диапазона |
|
Гистерезис |
0,70% от максимума диапазона |
|
Повторяемость |
0,50% от максимума диапазона |
|
Зона нечувствительности |
0,30% от максимума диапазона |
|
Линейность |
0,70% от максимума диапазона |
|
Вес (взрывозащищенный) |
2,95 кг (6,51 фунта) |
|
Температурные пределы |
|
|
Рабочая температура |
–20 до 82°C (–4 до 180°F) |
|
Температура хранения |
–20 до 80°C (–4 до 176°F) |
|
Пределы влажности |
0–95% без конденсации (рабочая и хранения) |
СПЕЦИФИКАЦИЯ ДАТЧИКА ПОЛОЖЕНИЯ (ОПЦИЯ)
|
Параметр |
Значение |
|---|---|
|
Общее сопротивление |
2000 Ом, ±20% потенциометр |
|
Мощность |
1 Вт до 70°C (158°F), 0 Вт при 125°C (257°F) и выше |
|
Скорость изменения ползунка |
9,9 Ом номинально на градус поворота кулачка |
|
Температурный эффект |
0,05% (500 ppm) на °C (0,03% [278 ppm] на °F) максимум |
|
Максимальное напряжение |
35 В пост. тока или 30 В пер. тока на концах потенциометра |
|
Температурные пределы |
|
|
Рабочая |
–40 до 82°C (–40 до 180°F) |
|
Хранения |
–40 до 93°C (–40 до 200°F) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
