RSS2R Позиционер интеллектуальный дистанционный

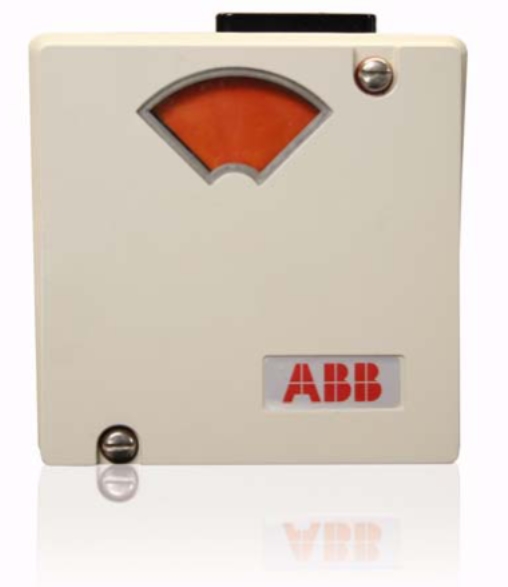

Позиционер пневматический ABB AV2 AV2723030
Код товара 2540857Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Позиционеры ABB серии AV2 — это электропневматические характеризумые позиционеры, которые принимают входной сигнал 4-20 мА и преобразуют его в пневматический выходной сигнал для управления пневматическими исполнительными механизмами.
Полная расшифровка обозначений
|
Позиция |
Код |
Описание |
|---|---|---|
|
1-2 |
AV2 |
Электропневматический характеризуемый позиционер (4–20 мА) |
|
3 |
3 |
Неискроопасное исполнение cFMus |
|
7 |
Взрывозащищенное и искробезопасное исполнение FM/CSA |
|
|
4 |
1 |
Вход 4–20 мА, 12,7–50,8 мм (0,5–2,0 дюйма) или поворот 45° |
|
2 |
Вход 4–20 мА, 25,4–101,6 мм (1,0–4,0 дюйма) или поворот 90° |
|
|
5 |
0 |
Без коллектора |
|
1 |
Коллектор с уравнительным клапаном, фильтрами и портами для манометров |
|
|
3 |
Блок манометров, только порты для манометров |
|
|
6 |
0 |
Без датчика положения |
|
1 |
Потенциометрический резистивный передатчик |
|
|
2 |
Выход 4–20 мА |
|
|
7 |
0 |
Стандартный с рычагом обратной связи (для линейных приводов) и UP3/4/5/6 |
|
1 |
Квадратный конец 12,7 мм (0,500 дюйма) |
|
|
2 |
Квадратный конец 8,69 мм (0,342 дюйма) |
|
|
3 |
Плоскости 6,35 мм (0,250 дюйма) |
|
|
4 |
Квадратный конец 9,525 мм (0,375 дюйма) |
|
|
5 |
Плоскости 4 мм (0,157 дюйма) |
|
|
8 |
0 |
Без опций |
|
N |
Корпус с рейтингом NEMA 4X |
|
|
P |
Серия высокой производительности, высокое пневматическое усиление |
Характеристики
|
Параметр |
Значение |
|---|---|
|
Тип устройства |
Электропневматический позиционер с I/P преобразователем |
|
Входной сигнал |
4–20 мА |
|
Входное сопротивление |
250 Ом при 20 мА |
|
Давление питания |
172–1034 кПа (25–150 psig) |
|
Минимальное давление питания |
На 34,4 кПа (5,0 psig) выше требуемого рабочего давления |
|
Влияние давления питания |
0,05% на 6,9 кПа при изменении ±69 кПа (0,05% на 1,0 psig при изменении ±10 psig) |
|
Потребление воздуха |
См. график на рис. 1 |
|
Пропускная способность |
Максимальная производительность при сбросе в атмосферу – см. график на рис. 2 |
|
Влияние вибрации |
<2,0% погрешности при: 5–115 Гц при постоянном смещении размах до 4 мм (0,16 дюйма); 15–120 Гц при ускорении до 2 G |
|
Пневматические соединения |
1/4 NPT на соединениях питания, сигнала и выхода; 1/8 NPT на манометрах |
|
Материалы конструкции |
Корпус: Алюминий и <0,5% магния; Золотниковый клапан: Нержавеющая сталь 303 |
|
Классификация корпуса |
Стандартный: NEMA 3R при защите отверстия вентиляции от дождя с помощью дождевого колена (1/2 NPT уличное колено); AV______N: NEMA 4X |
СПЕЦИФИКАЦИЯ ПОЗИЦИОНЕРА AV27
|
Параметр |
Значение |
|---|---|
|
Диапазон входного сигнала |
4–20 мА |
|
Входное сопротивление |
250 Ом при 20 мА |
|
Точность |
0,90% от максимума диапазона |
|
Разрешение |
0,30% от максимума диапазона |
|
Гистерезис |
0,70% от максимума диапазона |
|
Повторяемость |
0,50% от максимума диапазона |
|
Зона нечувствительности |
0,30% от максимума диапазона |
|
Линейность |
0,70% от максимума диапазона |
|
Вес (взрывозащищенный) |
2,95 кг (6,51 фунта) |
|
Температурные пределы |
|
|
Рабочая температура |
–20 до 82°C (–4 до 180°F) |
|
Температура хранения |
–20 до 80°C (–4 до 176°F) |
|
Пределы влажности |
0–95% без конденсации (рабочая и хранения) |
СПЕЦИФИКАЦИЯ ДАТЧИКА ПОЛОЖЕНИЯ (ОПЦИЯ)
|
Параметр |
Значение |
|---|---|
|
Общее сопротивление |
2000 Ом, ±20% потенциометр |
|
Мощность |
1 Вт до 70°C (158°F), 0 Вт при 125°C (257°F) и выше |
|
Скорость изменения ползунка |
9,9 Ом номинально на градус поворота кулачка |
|
Температурный эффект |
0,05% (500 ppm) на °C (0,03% [278 ppm] на °F) максимум |
|
Максимальное напряжение |
35 В пост. тока или 30 В пер. тока на концах потенциометра |
|
Температурные пределы |
|
|
Рабочая |
–40 до 82°C (–40 до 180°F) |
|
Хранения |
–40 до 93°C (–40 до 200°F) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
