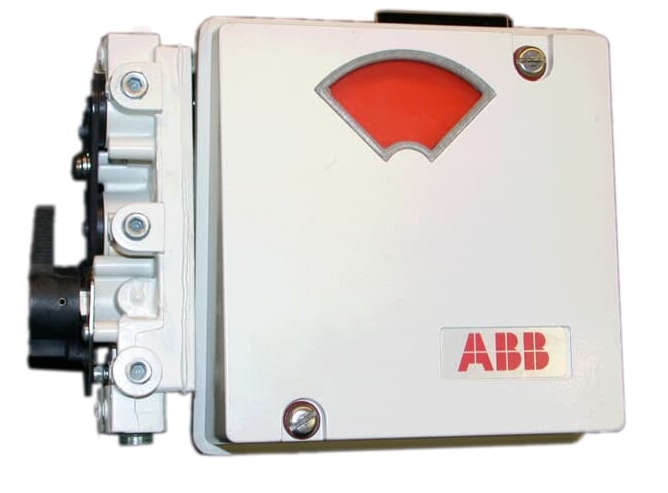

Позиционер пневматический ABB AV2 AV2322030
Код товара 2540543
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Позиционеры ABB серии AV2 — это электропневматические характеризумые позиционеры, которые принимают входной сигнал 4-20 мА и преобразуют его в пневматический выходной сигнал для управления пневматическими исполнительными механизмами.
Полная расшифровка обозначений
| Позиция | Обозначение | Расшифровка / Возможные значения |
|---|---|---|
| 1 | AV | Конфигурируемый позиционер (Characterizable Positioner) |
| 2 | 2 | Электропневматический позиционер с входом 4–20 мА |
| 3 | X | Тип входного сигнала/исполнения:< • 3 = Неискроопасное исполнение cFMus (с 01.06.2014) • 7 = Взрывозащищенное и искробезопасное исполнение FM/CSA (AV27) |
| 4 | X | Ход/ротация (выбор кулачка):< • 1 = 4–20 мА, 12,7–50,8 мм (0,5–2,0 дюйм) или 45° ротация< • 2 = 4–20 мА, 25,4–101,6 мм (1,0–4,0 дюйм) или 90° ротация |
| 5 | X | Коллектор/блок манометров:< • 0 = Без коллектора • 1 = Коллектор с уравнительным клапаном, фильтрами и портами манометров • 3 = Блок манометров, только порты |
| 6 | X | Передатчик положения:< • 0 = Без передатчика • 1 = Потенциометрический резистивный передатчик • 2 = Выход 4–20 мА |
| 7 | X | Вал привода:< • 0 = Стандартный с рычагом обратной связи (для линейных приводов) и UP3/4/5/6 • 1 = Квадратный конец 12,7 мм (0,500 дюйм) — наиболее распространенный для 90°< • 2 = Квадратный конец 8,69 мм (0,342 дюйм) — старые DeZurik/K&M • 3 = Плоскости 6,35 мм (0,250 дюйм) — UP1/UP2 после августа 1995 • 4 = Квадратный конец 9,525 мм (0,375 дюйм) — DeZurik PowerRac • 5 = Плоскости 4 мм (0,157 дюйм) — NAMUR ротационное крепление |
| 8 | X | Опции:< • 0 = Стандарт (без опций) • N = Корпус NEMA 4X (установка по чертежу C258567) • P = Серия высокой производительности (Performance Series), высокое пневматическое усиление |
| 9 | — | Зарезервировано |
Характеристики
Общие технические характеристики серии AV2 AV232
| Параметр | Значение / Характеристика |
|---|---|
| Тип устройства | Электропневматический позиционер |
| Входной сигнал | 4–20 мА |
| Входное сопротивление | 250 Ом при 20 мА |
| Точность (максимум) | 0,90% от диапазона |
| Разрешение (максимум) | 0,30% от диапазона |
| Гистерезис (максимум) | 0,70% от диапазона |
| Повторяемость (максимум) | 0,50% от диапазона |
| Мертвая зона (максимум) | 0,30% от диапазона |
| Линейность (максимум) | 0,70% от диапазона |
| Вес (стандартная модель) | 2,32 кг (5,11 фунта) |
| Вес (взрывозащищенная модель AV27) | 2,95 кг (6,51 фунта) |
| Температурные пределы (рабочие) | −20°C до 82°C (−4°F до 180°F) |
| Температурные пределы (хранение) | −20°C до 80°C (−4°F до 176°F) |
| Влажность (рабочая/хранение) | 0–95% без конденсации |
| Давление питания | 172–1034 кПа (25–150 psig) |
| Минимальное давление питания | На 34,4 кПа (5 psig) выше требуемого рабочего давления |
| Влияние давления питания | 0,05% на 6,9 кПа при изменении ±69 кПа (0,05% на 1 psi при ±10 psi) |
| Пропускная способность (максимум) | До 35 SCFM при 70 psig (см. график) |
| Расход воздуха | 0,17–0,83 SCFM (зависит от давления питания) |
| Влияние вибрации | <2,0% погрешности: 5–15 Гц при смещении 4 мм; 15–120 Гц при 2G |
| Пневматические соединения | 1/4 NPT — подача, сигнал и выход; 1/8 NPT — манометры |
| Материал корпуса | Алюминий с <0,5% магния |
| Материал пилотного клапана | Нержавеющая сталь 303 |
| Классификация корпуса (стандарт) | NEMA 3R (с дождевым коленом 1/2 NPT) |
| Классификация корпуса (NEMA 4X) | Опция N, установка по чертежу C258567 |
| Стандартный диапазон хода (кулачок) | AV__1__: 12,7–50,8 мм (0,5–2,0 дюйм) или 45° ротация; AV__2__: 25,4–101,6 мм (1,0–4,0 дюйм) или 90° ротация |
| Регулировка усиления (gain) | 2 уровня (стандартная и высокая производительность — Performance Series) |
| Диапазон подавления/повышения нуля | 50% подавление диапазона и/или повышение нуля |
Серия AV232 — 90° ротация (полный кулачок), неискроопасное исполнение
| Модель | Расшифровка | Кулачок | Тело пилотного клапана |
|---|---|---|---|
| AV232__00 | 90°, неискроопасный, без коллектора, без передатчика, стандартный вал | 90° | Стандартное |
| AV232__0N | 90°, неискроопасный, без коллектора, без передатчика, стандартный вал, NEMA 4X | 90° | Стандартное |
| AV232__0P | 90°, неискроопасный, без коллектора, без передатчика, стандартный вал, Performance | 90° | Высокая производительность |
| AV232__10 | 90°, неискроопасный, без коллектора, потенциометр, стандартный вал | 90° | Стандартное |
| AV232__1N | 90°, неискроопасный, без коллектора, потенциометр, стандартный вал, NEMA 4X | 90° | Стандартное |
| AV232__1P | 90°, неискроопасный, без коллектора, потенциометр, стандартный вал, Performance | 90° | Высокая производительность |
| AV232__20 | 90°, неискроопасный, без коллектора, без передатчика, квадрат 0,342" | 90° | Стандартное |
| AV232__2N | 90°, неискроопасный, без коллектора, без передатчика, квадрат 0,342", NEMA 4X | 90° | Стандартное |
| AV232__2P | 90°, неискроопасный, без коллектора, без передатчика, квадрат 0,342", Performance | 90° | Высокая производительность |
| AV232__30 | 90°, неискроопасный, без коллектора, без передатчика, плоскости 0,250" | 90° | Стандартное |
| AV232__3N | 90°, неискроопасный, без коллектора, без передатчика, плоскости 0,250", NEMA 4X | 90° | Стандартное |
| AV232__3P | 90°, неискроопасный, без коллектора, без передатчика, плоскости 0,250", Performance | 90° | Высокая производительность |
| AV232__40 | 90°, неискроопасный, без коллектора, без передатчика, квадрат 0,375" (PowerRac) | 90° | Стандартное |
| AV232__4N | 90°, неискроопасный, без коллектора, без передатчика, квадрат 0,375", NEMA 4X | 90° | Стандартное |
| AV232__4P | 90°, неискроопасный, без коллектора, без передатчика, квадрат 0,375", Performance | 90° | Высокая производительность |
| AV232__50 | 90°, неискроопасный, без коллектора, без передатчика, плоскости 0,156" (NAMUR) | 90° | Стандартное |
| AV232__5N | 90°, неискроопасный, без коллектора, без передатчика, плоскости 0,156", NEMA 4X | 90° | Стандартное |
| AV232__5P | 90°, неискроопасный, без коллектора, без передатчика, плоскости 0,156", Performance | 90° | Высокая производительность |
Характеристики передатчиков положения для AV232
| Параметр | Значение |
|---|---|
| Тип передатчика положения (опция 1 — потенциометрический) | Потенциометрический резистивный выход |
| Общее сопротивление потенциометра | 2000 Ом, ±20% |
| Номинальная мощность | 1 Вт до 70°C (158°F); 0 Вт при 125°C (257°F) и выше |
| Скорость изменения движка | 9,9 Ом номинально на градус вращения кулачка |
| Температурный коэффициент | 0,05% (500 ppm) на °C; максимум 0,03% (278 ppm) на °F |
| Максимальное напряжение | 35 В пост. тока или 30 В перем. тока на концах потенциометра |
| Температурные пределы (работа) | −40°C до 82°C (−40°F до 180°F) |
| Температурные пределы (хранение) | −40°C до 93°C (−40°F до 200°F) |
| Тип передатчика положения (опция 2 — 4–20 мА) | Выход 4–20 мА |
| Напряжение питания | 16–34 В пост. тока |
| Выходной сигнал | 4–20 мА |
| Нагрузка на выходе | 500 Ом при 24 В пост. тока; 1000 Ом при 34 В пост. тока |
| Точность (максимум) | <0,6% от диапазона |
| Гистерезис (максимум) | <0,5% от диапазона |
| Влияние температуры окружающей среды | <0,063% на °C (<0,035% на °F) |
| Влияние EMI/RFI | <1,5% максимум при напряженности поля 10 В/м, 20–450 МГц |
| Температурные пределы (работа) | −40°C до 82°C (−40°F до 180°F) |
| Температурные пределы (хранение) | −40°C до 93°C (−40°F до 200°F) |
