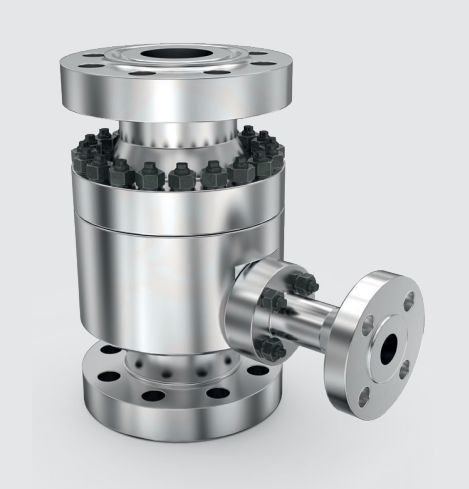

Клапан предохранительный для центробежных насосов SCHROEDAHL TDM DN80 PN160
Код товара 2537557Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

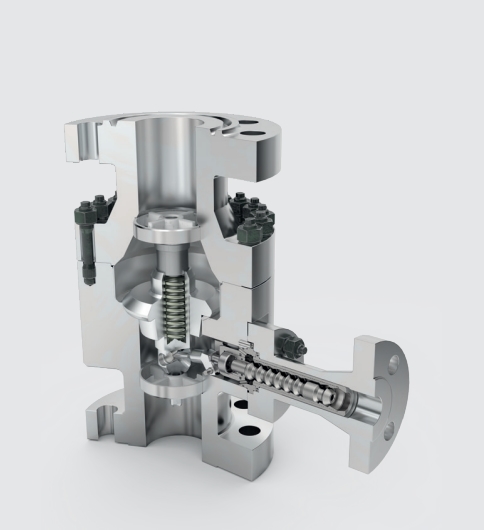

Выходной основной поток управляет обратным клапаном и устанавливает его пропорционально расходу. Шток обратного клапана передает движение через рычаг на байпас. Система байпаса регулирует поток байпаса модулирующим образом и снижает давление до уровня давления на выходе байпаса без кавитации. Когда обратный клапан полностью закрыт, весь минимальный поток направляется через байпас. Байпас полностью закрыт, когда обратный клапан находится в верхнем положении, что обеспечивает полный поток насоса в систему.
Чувствительное к потоку плавное регулирование байпаса
Обратный клапан движется вверх с увеличением основного потока и вниз с уменьшением потока. Обратный клапан передает это движение на рычаг управления, а движение рычага управления передается на втулку управления. Это в большей или меньшей степени открывает контрольные отверстия в контрольной головке. Характеристика открытия линейная. Применимо для дифференциального давления до 40 бар. Стандарт с функцией невозврата.
Варианты ручного байпаса для клапанов TDM
В зависимости от конструкции установки или дополнительных требований могут быть выбраны различные варианты для стороны запуска / разогрева (A) и для стороны байпаса (B).
Вариант A: Один из часто используемых вариантов - подача низкого давления поток в процесс / котел с помощью ручного запуска. Либо для процесса прогрева, либо для обогрева соседних насосов / систем.
Вариант B: В зависимости от условий эксплуатации системы (грязь, определенные нагрузки и т. Д.) Для байпаса могут быть выбраны специальные внутренние части. Затем клапан поставляется со встроенным дополнительным байпасным комплектом. В этом случае оригинальные внутренние детали байпаса поставляются и устанавливаются после ввода в эксплуатацию.
Характеристики продукта:
- автоматически регулируемая функция байпаса;
- углеродистая сталь или нержавеющая сталь;
- возможны специальные материалы (например, супердуплекс);
- внутреннее управление (внешний источник энергии не требуется);
- простота установки;
- низкие эксплуатационные расходы;
- подходит для всех жидкостей.
Применение:
- питательная вода котла;
- конденсат;
- химические процессы;
- вода для пожаротушения;
- снежные пушки.
SCHROEDAHL
SCHROEDAHL (Германия) - это всемирно ориентированная компания с многолетним опытом разработки и производства высококачественных специальных клапанов для электростанций, промышленных предприятий, а также для производства, добычи и нефтепереработки в нефтегазовом секторе.
Германия — родина бренда
Германия — страна производства
Характеристики
| Характеристики | Значение |
|---|---|
| Номинальный диаметр | DN 25 – 300 / NPS 1 – 12 |
| Класс давления | PN 63 – 400 / Class 150 – 2500 |
| Температура макс. | до 230 °C / 446 °F |
|
Материал корпуса
|
1.0460 / A105 1.0571 / LF2 1.4404 / F316L 1.4462 / F51 1.4501 / F55 |
| Корпус (тип) | Кованые |
| Рабочая среда | Жидкости всех видов (вода, масла, химикаты и др.) |
| Присоединение | EN 1092-1, ASME B16.5, ISO 7005, JIS, JPI |
| Дизайн | Вертикальная установка, горизонтальная установка, ручной запуск, увеличенный номинальный диаметр байпаса, подключение для дегазации |
| Количество ступеней (макс.) | 5 |
| Количество контролируемых ступеней (макс.) | 5 |
| Рабочий диапазон (макс.) | Перепад до макс. 230 бар |
| Другое | Перепад давления байпаса 20 – 230 бар |
