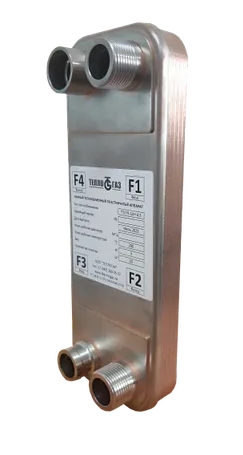

Теплообменник паяный пластинчатый ТТ TT27R-30H
Код товара 2533269Задать вопрос
Написать отзыв
Делитесь опытом
Паяный теплообменник ТТ27R-10H имеет высокое качество, является долговечным и надежным. В состав конструкции входят пластины, отвечающие за эффективный обмен рабочих сред. Все пластины друг с другом спаяны с применением меди. Материалы комплектующих – нержавеющая сталь, что гарантирует отличную стойкость к коррозии. На данный момент линейка ТТ27R-10H является главной альтернативой импортным моделям, которые использовались ранее. Речь про Alfa-Laval, Swep, Secespol, Danfoss и другие устройства.
Теплообменники ТТ27R-10H производятся с применением высокоточных станков под управлением ЧПУ станков. Все обрабатывающие операции выполняют автоматизированные специальные центры. Спайка осуществляется в специальных печах вакуумной категории. Человек принимает минимальное участие, а значит, риски ошибок сведены практически к нулю. Каждый теплообменник поставляется с трехлетней гарантией от производителя.
В тепловых насосах в качестве одного из теплоносителей используется фреон (хладагент). Для работы с фреоном в качестве конденсаторов применяются паяные теплообменники. Они обладают высоким рабочим давлением до 45 бар. Это идеально подходит для преодоления скачков давления при конденсации фреона
Конструкция теплообменника состоит из теплообменных пластин, которые обеспечивают эффективный теплообмен между рабочими средами. Пластины спаяны между собой при помощи меди. Все элементы теплообменника изготовлены из нержавеющей стали, что обеспечивает высокую коррозионостойкость.
Эта серия теплообменников является отличным выбором для замены дорогих, или не поставляемых в Россию, европейских теплообменников, таких как Alfa-Laval, Swep, Secespol, Danfoss..
Для производства теплообменников используются высокоточные станки с числовым программным управлением (ЧПУ). Все процессы по обработке металла (резка, штамповка, токарные работы) выполняются на автоматизированных обрабатывающих центрах. Спайка пластин происходим в промышленных вакуумных печах. Участие человека в производстве минимально
Базовые исполнения
- C — комбинированные штуцера разных размеров.
- R, RC — фреоновое исполнение, с одной стороны выходы под пайку.
- Z — разнесённое исполнение — выходы фронт-тыл.
- RZ — фреоновое разнесённое исполнение.
- S — паровое исполнение — ударостойкие, L-тип пластин.
- SS — теплообменник паяный нержавеющим припоем.
Общий объём = объём канала * (n-1), где n — количество пластин.
Материал пластин — нержавеющая сталь AISI 316L.
Материал корпуса и штуцеров — AISI 304.
Пайка пластин — медный припой или нержавеющий припой по запросу.
Скорость 1−5 м/с.
Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.

Россия — родина бренда
Россия — страна производства
Характеристики
Модель |
Давление, MPa | Давление, MPa | Температуры°C | Кол-во | Max кол-во | Объём канала, L | Расход,m3 | Исполнение |
---|---|---|---|---|---|---|---|---|
ТТ-Е12 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 50 | 0,007 | 3 | R |
ТТ14 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,026 | 4,5 | R, RZ, SS, Z |
ТТ15 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,03 | 4,5 | R, RZ, Z |
ТТ18 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,032 | 4,5 | R, RZ, Z |
ТТ20 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,039 | 4,5 | R, RZ, SS, Z |
ТТ-Е22 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,015 | 10 | R |
ТТ25 | 1.6 | 2.5 | -50/ +200 | 4 | 60 | 0,028 | 13 | R, RZ, Z |
ТТ27 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,054 | 13 | C, R, RZ, S, SS, Z |
ТТ30 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,028 | 13 | Q, R, RZ, Z |
ТТ36 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,06 | 4,5 | R, RZ, Z |
ТТ39 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | F1/F2 - 0.047, F3/F4 - 0.041 | 4,5 | Q, R, RZ, Z |
ТТ45 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | F1/F2 - 0.066, F3/F4 - 0.044 | 12 | R, RC |
ТТ50 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,095 | 16 | C, R, RC, RZ, S, SS, Z |
ТТ56 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,113 | 18 | C, R, RC, RZ, S, Z |
ТТ62 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,085 | 16 | Q, R, RC, RZ |
ТТ95 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 10 | 240 | 0,21 | 51 | C, R, RC, RZ, S, SS, Z |
ТТ112 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 10 | 240 | 0,18 | 47 | Q, R, RC, RZ |
ТТ130 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 10 | 270 | 0,22 | 32 | C, R, RC, RZ, Z |
ТТ190 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 20 | 240 | 0,39 | 110 | C, R, RC, RZ, S, Z |
ТТ450 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 20 | 270 | 0,86 | 200 | C, R, RC, RZ, S, Z |
ТТ520 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 20 | 270 | 0,98 | 200 | C, R, RC, RZ, S, Z |

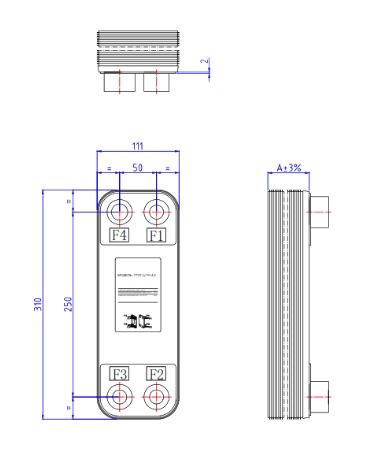

Габаритные размеры
Модель | L, mm | W, mm | C, mm | D, mm | R, mm | A, mm | F, mm | H, mm | M | Масса, кг | S пов-ти тепл, m2 |
---|---|---|---|---|---|---|---|---|---|---|---|
ТТ-Е12 | 152 | 74 | 120 | 42 | 16 | 8+1,18*n | 4-6 | 20-30 | M8 | 0,4+n*0,02 | 0,012*(n-2) |
ТТ14 | 210 | 74 | 172 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 0,7+n*0,05 | 0,014*(n-2) |
ТТ15 | 195 | 85 | 154 | 42 | 18 | 10+2,18*n | 4-6 | 20-30 | M8 | 0,6+n*0,05 | 0,015*(n-2) |
ТТ18 | 249 | 74 | 214 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 0,8+n*0,05 | 0,018*(n-2) |
ТТ20 | 315 | 74 | 278 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 1,54+n*0,06 | 0,02*(n-2) |
ТТ-Е22 | 310 | 74 | 278 | 42 | 16 | 8+1,18*n | 4-6 | 20-30 | M8 | 0,8+n*0,035 | 0,022*(n-2) |
ТТ25 | 322 | 92 | 270 | 46 | 23 | 9+1,51*n | 4-6 | 20-30 | M8 | 1,2+n*0,07 | 0,025*(n-2) |
ТТ27 | 310 | 111 | 250 | 50 | 28,5 | 3.0: 9+2,21*n, 4.5: 11+2.21*n | 5 | 20-30 | M8 | 2+n*0,09 | 0,027*(n-2) |
ТТ30 | 322 | 92 | 269 | 39 | 23 | 9+1,51*n | 5 | 20-30 | M8 | 1,2+n*0,07 | 0,03*(n-2) |
ТТ36 | 466 | 74 | 432 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 1,3+n*0,1 | 0,036*(n-2) |
ТТ39 | 332 | 121 | 279, F3-293 | 68, F3-75 | 26,5, F3-19,5 | 9+1,57*n | 5 | 20-30 | M8 | 1,5+n*0,1 | 0,039*(n-2) |
ТТ45 | 376 | 119 | 329 | 72 | 23 | 10+1,6*n | 6 | 20-30 | M8 | 1,5+n*0,11 | 0,045*(n-2) |
ТТ50 | 526 | 111 | 466 | 50 | 30 | 3.0: 10+2,31*n, 4.5: 12+2.31*n | 5 | 20-30 | M8 | 2,5+n*0,2 | 0,052*(n-2) |
ТТ56 | 504 | 124 | 444 | 64 | 29 | 3.0: 9+2,21*n, 4.5: 11+2.21*n | 5 | 20-30 | M8 | 2,5+n*0,16 | 0,056*(n-2) |
ТТ62 | 526 | 119 | 470 | 63 | 28 | 10+1,85*n | 6 | 20-30 | M8 | 2,5+n*0,16 | 0,062*(n-2) |
ТТ95 | 616 | 191 | 519 | 92 | 48,5 | 3.0: 12+2,51*n, 4.5: 14+2.51*n | 6 | 30-40 | M8 | 6+n*0,4 | 0,095*(n-2) |
ТТ112 | 615 | 190 | 519 | 92 | 48 | 3.0: 12+2,11*n, 4.5: 14+2.11*n | 6 | 30-40 | M8 | 6+n*0,4 | 0,112*(n-2) |
ТТ130 | 529 | 247 | 456 | 174 | 36,5 | 12+2,31*n | 6 | 30-40 | M8 | 13+n*0,4 | 0,13*(n-2) |
ТТ190 | 695 | 307 | 567 | 179 | 55 | 14+2,61*n | 6 | 30-52 | M12 | 13+n*0,7 | 0,19*(n-2) |
ТТ450 | 1200 | 420 | 1000 | 220 | 100 | 16+2,68*n | 6 | 30-54 | M16 | 33+n*1.5 | 0,45*(n-2) |
ТТ520 | 1300 | 420 | 1100 | 220 | 100 | 16+2.62*n | 6 | 30-54 | M16 | 35+n*1.6 | 0,52*(n-2) |
Резьбовое соединение PT/NPT/GB
Модель | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" |
---|---|---|---|---|---|---|---|---|
ТТ-Е12 | внешняя/внутренняя резьба PT/NPT/GB | |||||||
ТТ-Е22 | внешняя/внутренняя резьба PT/NPT/GB | |||||||
ТТ14 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||||
ТТ15 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||||
ТТ18 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||||
ТТ20 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||||
ТТ36 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||||
ТТ25 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ27 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ39 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ45 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ50 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ56 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ62 | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | ||||
ТТ95 | внутренняя резьба | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | |
ТТ112 | внутренняя резьба | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | |
ТТ130 | внутренняя резьба | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | |
ТТ190 | внутренняя резьба | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB | внешняя/внутренняя резьба PT/NPT/GB |

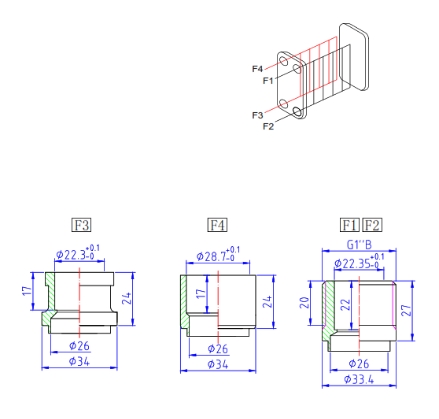

Соединение пайкой
Модель | ∅6.6 мм | ∅9.8 мм | ∅12.8 мм | ∅16.15 мм | ∅19.25 мм | ∅22.3 мм | ∅22.35 мм | ∅28.7 мм | ∅35.25 мм | ∅41.56 мм | ∅54.3 мм |
---|---|---|---|---|---|---|---|---|---|---|---|
ТТ-Е12 | △ | △ | △ | ||||||||
ТТ-Е22 | △ | △ | △ | ||||||||
ТТ14 | △ | △ | △ | △ | △ | ||||||
ТТ15 | △ | △ | △ | △ | △ | ||||||
ТТ18 | △ | △ | △ | △ | △ | ||||||
ТТ20 | △ | △ | △ | △ | △ | ||||||
ТТ36 | △ | △ | △ | △ | △ | ||||||
ТТ25 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ27 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ39 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ45 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ50 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
ТТ56 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
ТТ62 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
ТТ95 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
ТТ112 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
ТТ130 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
ТТ190 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
△ - пайка
