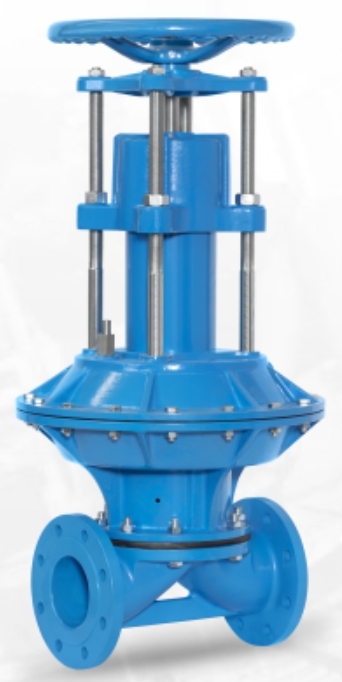

Клапан мембранный материал корпуса нержавеющая сталь 1,4308, диафрагма EPDM, тип ручной ABO 100 22 M Dn 40 Pn 10
Код товара 1859636
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Мембранные клапаны серии 100 обеспечивают полную герметичность в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.
- Проверка на герметичность:
- EN 12266
- ISO 5208
- Расстояние между лицами:
- DIN 3202
- BS 5156
- Фланцевое соединение:
- EN 1092
- DIN PN6/PN16
- ASME B16.5
- Верхний фланец:
- ISO 5211
Расшифровка полного обозначения
Формат: 100 22 [Тип привода] Dn [XX] Pn [XX]
| Позиция | Значение | Варианты |
|---|---|---|
| 100 | Серия 100 (тип weir — с порогом) | 100 |
|
2
|
Материал корпуса | Нержавеющая сталь 1.4308 (CF8) |
| 2 | Материал диафрагмы | EPDM |
| [Тип привода] | Тип управления | M — Ручной (маховик), AD — Пневмопривод (закрытие воздухом), AD-V — Пневмопривод с маховиком (закрытие воздухом), AL-V — Пневмопривод с маховиком (открытие воздухом) |
| Dn XX | Условный проход | DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350 |
| Pn XX | Номинальное давление | PN 10, PN 16 |
Материал корпуса (по коду)
| Код | Материал | Стандарт |
|---|---|---|
| 0 | Бронза | — |
| 1 | Чугун | 0.6025 (GG25) |
| 2 | Нержавеющая сталь | 1.4308 (CF8) |
| 3 | Чугун с шаровидным графитом | 0.7040 (GGG40) |
| 4 | Нержавеющая сталь | 1.4408 (CF8M) |
| 5 | Углеродистая сталь | 1.0446 / 1.0619 / 1.0625 (A216 WCB) |
Материал диафрагмы (по коду)
| Код | Материал |
|---|---|
| 1 | NBR (нитрильный каучук) |
| 2 | EPDM |
| 3 | Натуральный каучук |
| 4 | Viton (FKM) |
| 5 | Butyl (бутилкаучук) |
| 6 | Silicone (силикон) |
| 7 | Neoprene (неопрен) |
| 8 | Hypalon (CSM) |
| 9 | PTFE (фторопласт) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие технические характеристики серии 100
| Параметр | Значение |
|---|---|
| Тип клапана | Мембранный клапан (диафрагмовый) |
| Конструкция | Тип weir (с порогом), трёхсоставной колпак |
| Тип привода | Пневматический (закрытие подачей воздуха — Air to Close) |
| Материал корпуса | Бронза; Чугун 0.6025 (GG25); Нержавеющая сталь 1.4308 (CF8); Ковкий чугун 0.7040 (GGG40); Нержавеющая сталь 1.4408 (CF8M) ; Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB) |
| Материал диафрагмы | NBR; EPDM; Натуральный каучук; Витон; Бутил; Силикон; Неопрен; Гипалон; PTFE |
| Рабочая среда | Питьевая вода, сточные воды, химические жидкости, пищевые продукты, напитки, энергетика, обессоливание, шахтные шламы |
| Рабочее давление (DN 15–125) | До 10 бар |
| Рабочее давление (DN 150–250) | До 8 бар |
| Рабочее давление (DN 300–350) | До 4 бар |
| Рабочая температура | -25°C / +125°C |
| Рекомендуемое давление воздуха | 4 бар |
| Тип соединения | Фланцевое (PN10 / PN16 / Class 150) |
| Стандарт фланца | EN 1092, DIN PN6/PN16, ASME |
| Стандарт торца | DIN 3202, BS 5156 |
| Верхний фланец | ISO 5211 |
| Испытание на герметичность | EN 12266, ISO 5208 |
| Покрытие корпуса | RAL 5015 (эпоксидное покрытие) |
| Диапазон DN | DN 15 – DN 350 |
| Положение установки | Любое положение |
| Работа в вакууме | Да |
Основные размеры
| DN | Ø D (PN 10/16) | Ø D (ANSI 125/150) | A (DIN 3202) | A (BS 5158) | Ø F | E |
|---|---|---|---|---|---|---|
| 15 | 95 | 89 | 130 | 108 | 50 | 2 |
| 20 | 105 | 99 | 150 | 117 | 58 | 2 |
| 25 | 115 | 108 | 160 | 127 | 68 | 2 |
| 32 | 140 | 118 | 180 | 146 | 78 | 2 |
| 40 | 150 | 127 | 200 | 159 | 88 | 3 |
| 50 | 165 | 153 | 230 | 190 | 102 | 3 |
| 65 | 185 | 178 | 290 | 216 | 122 | 3 |
| 80 | 200 | 190 | 310 | 254 | 138 | 3 |
| 100 | 220 | 228 | 350 | 305 | 158 | 3 |
| 125 | 250 | 254 | 400 | 356 | 188 | 3 |
| 150 | 285 | 280 | 480 | 406 | 212 | 3 |
| 200 | 340 | 343 | 600 | 521 | 268 | 3 |
| 250 | 395 | 406 | 650 | 635 | 320 | 3 |
| 300 | 445 | 483 | 735/750/850 | 749 | 372 | 4 |
| 350 | 505 | 533 | 750 | - |
440 | 4 |
Размеры указаны в мм
Материалы узлов клапана серии 100
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Бронза / Чугун GG25 / Нерж. сталь CF8 / Чугун GGG40 / Нерж. сталь CF8M / Углеродистая сталь WCB |
| 2 | Мембрана | NBR / EPDM / Натуральный каучук / Viton / Бутил / Силикон / Неопрен / Хайпалон / PTFE |
| 3 | Крышка | Чугун 0.6025 (GG25) |
| 4 | Шпильки | Сталь |
| 5 | Гайка, шайба | Сталь |
| 6 | Компрессор мембраны | Чугун 0.6025 (GG25) |
| 7 | Гайка | Нержавеющая сталь |
| 8 | Штифт | Нержавеющая сталь |
| 9 | Гайка штока | Нержавеющая сталь |
| 10 | Шток | Нержавеющая сталь |
| 11 | Втулка | PTFE |
| 12 | Кольцо | Нержавеющая сталь 303 |
| 13 | Смазка | Стандартная |
| 14 | Маховик | Чугун 0.6025 (GG25) |
| 15 | Гайка индикатора | Сталь |
| 16 | Индикатор положения | Сталь |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
