F-001AX-XBB Клапан газовый регулирующий
Клапан мембранный материал корпуса чугун, управление закрытие воздухом рычаг, диафрагма силикон, тип закрытие воздухом ABO 85 16 AD Dn 80 Pn 10
Код товара 1848591Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.
Расшифровка обозначения типа 85
|
Позиция в обозначении
|
Код
|
Расшифровка
|
|---|---|---|
|
Наименование серии
|
85
|
Серия 85
|
|
100
|
Серия 100
|
|
|
Материал корпуса
|
0
|
Бронза
|
|
1
|
Чугун 0.6025 (GG25)
|
|
|
2
|
Нержавеющая сталь 1.4308 (CF8)
|
|
|
3
|
Ковкий чугун 0.7040 (GGG40)
|
|
|
4
|
Нержавеющая сталь 1.4408 (CF8M)
|
|
|
5
|
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
|
|
|
Материал диафрагмы
|
1
|
NBR (бутадиен-нитрильный каучук)
|
|
2
|
EPDM (этилен-пропиленовый каучук)
|
|
|
3
|
Натуральный каучук
|
|
|
4
|
Viton (фторкаучук)
|
|
|
5
|
Бутиловый каучук
|
|
|
6
|
Силикон
|
|
|
7
|
Неопрен
|
|
|
8
|
Hypalon (хлорсульфированный полиэтилен)
|
|
|
9
|
PTFE (политетрафторэтилен)
|
|
|
Тип управления
|
M
|
Ручное
|
|
AD
|
Пневматическое закрытие
|
|
|
AD-V
|
Пневматическое закрытие (с маховиком)
|
|
|
AL-V
|
Пневматическое открытие
|
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Серия | 85 (прямой ход / straight way) |
| Тип | Мембранный клапан (Diaphragm valve) |
| Материал корпуса | Чугун 0.6025 (GG25) |
| Тип управления | Пневматическое — закрытие воздухом (Air to Close) с ручным управлением |
| Материал диафрагмы | Силикон (Silicone) |
| Конструкция | Моноблочный двунаправленный клапан |
| Соединение | Фланцевое PN10/PN16/Class 150 |
| Температурный диапазон | -25°C до +125°C (зависит от диафрагмы) |
| Для силиконовой диафрагмы | -50°C до +200°C |
| Рабочая среда | Питьевая вода, сточные воды, химические жидкости, опреснение, горнодобывающие шламы, пищевая промышленность, напитки, энергетика |
| Стандарт фланца | ISO 5211 |
| Стандарт герметичности | EN 12266, ISO 5208 |
| Стандарт монтажной длины | DIN 3202, BS 5156 |
| Стандарт фланцевого соединения | EN 1092, DIN PN6/PN16, ASME |
Рабочее давление в зависимости от DN
| DN | Ручное управление (M) | Пневматическое AD-V (закрытие воздухом) | Рекомендуемое давление воздуха |
|---|---|---|---|
| 15-150 | 10 бар | 10 бар | 4 бар |
| 200-250 | 8 бар | 8 бар | 4 бар |
| 300 | 4 бар | 4 бар | 4 бар |

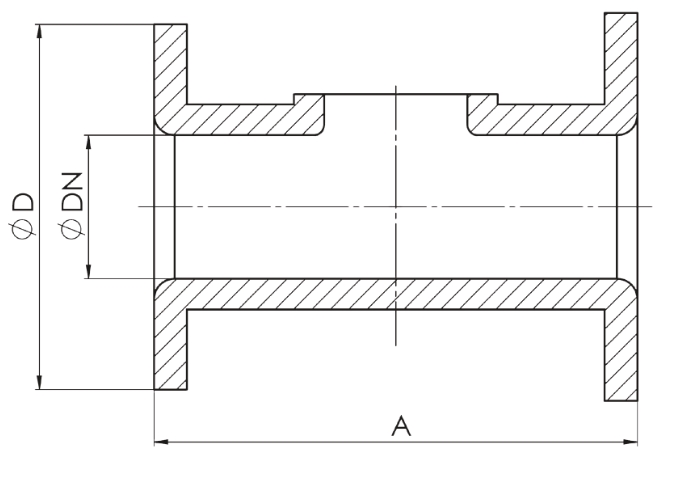

Габаритные размеры (мм) — PN10/PN16
| DN | A (DIN 3202) | A (BS 5156) | D (фланец) | Масса (кг)* |
|---|---|---|---|---|
| 15 | 108 | 130 | 95 | ~2.5 |
| 20 | 117 | 150 | 105 | ~3.0 |
| 25 | 127 | 160 | 115 | ~3.8 |
| 32 | 146 | 180 | 140 | ~5.0 |
| 40 | 159 | 200 | 150 | ~6.5 |
| 50 | 190 | 230 | 165 | ~9.0 |
| 65 | 216 | 290 | 185 | ~12.0 |
| 80 | 254 | 310 | 200 | ~16.0 |
| 100 | 305 | 350 | 220 | ~23.0 |
| 125 | 356 | 400 | 250 | ~32.0 |
| 150 | 406 | 480 | 285 | ~45.0 |
| 200 | 521 | 600 | 340 | ~75.0 |
| 250 | 635 | 730 | 395 | ~120.0 |
| 300 | 749 | 850 | 445 | ~170.0 |
Материалы компонентов (узел за узлом)
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Чугун 0.6025 (GG25) |
| 2 | Диафрагма | Силикон (Silicone) |
| 3 | Кожух (Bonnet) | Чугун 0.6025 (GG25) |
| 4 | Шпильки | Сталь |
| 5 | Гайка и шайба | Сталь |
| 6 | Компрессор диафрагмы | Нержавеющая сталь |
| 7 | Гайка | Нержавеющая сталь |
| 8 | Штифт | Нержавеющая сталь |
| 9 | Гайка штока | Нержавеющая сталь 303 |
| 10 | Шток | Нержавеющая сталь |
| 11 | Втулка | PTFE |
| 12 | Кольцо | Нержавеющая сталь 303 |
| 13 | Смазка | Стандартная |
| 14 | Маховик | Чугун 0.6025 (GG25) |
| 15 | Гайка индикатора | Нержавеющая сталь |
| 16 | Индикатор положения | Нержавеющая сталь |
