Клапан мембранный материал корпуса бронза, диафрагма гипалон, тип акрытие воздухом (с маховиком) ABO 85 08 AL-V Dn 18 Pn 10
Код товара 1847367
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.
Расшифровка обозначения типа 85
|
Позиция в обозначении
|
Код
|
Расшифровка
|
|---|---|---|
|
Наименование серии
|
85
|
Серия 85
|
|
100
|
Серия 100
|
|
|
Материал корпуса
|
0
|
Бронза
|
|
1
|
Чугун 0.6025 (GG25)
|
|
|
2
|
Нержавеющая сталь 1.4308 (CF8)
|
|
|
3
|
Ковкий чугун 0.7040 (GGG40)
|
|
|
4
|
Нержавеющая сталь 1.4408 (CF8M)
|
|
|
5
|
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
|
|
|
Материал диафрагмы
|
1
|
NBR (бутадиен-нитрильный каучук)
|
|
2
|
EPDM (этилен-пропиленовый каучук)
|
|
|
3
|
Натуральный каучук
|
|
|
4
|
Viton (фторкаучук)
|
|
|
5
|
Бутиловый каучук
|
|
|
6
|
Силикон
|
|
|
7
|
Неопрен
|
|
|
8
|
Hypalon (хлорсульфированный полиэтилен)
|
|
|
9
|
PTFE (политетрафторэтилен)
|
|
|
Тип управления
|
M
|
Ручное
|
|
AD
|
Пневматическое закрытие
|
|
|
AD-V
|
Пневматическое закрытие (с маховиком)
|
|
|
AL-V
|
Пневматическое открытие
|
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Рабочие условия для серии 85 08 AL-V
| Параметр | Значение |
|---|---|
| Рабочее давление (с пневмоприводом AL-V) | |
| DN 15–125 | 10 бар |
| DN 150 | 6 бар |
| DN 200–300 | 3 бар |
| DN 350 | По запросу |
| Рекомендуемое давление воздуха | 5 бар |
| Рабочая температура | -25°C / +125°C (зависит от материала подкладки/диафрагмы) |
| Максимальная температура | Ограничена выбранным материалом диафрагмы |
| Рабочая среда | Питьевая вода, сточные воды, химические жидкости, обессоленная вода, горнодобывающие шламы, пищевая промышленность, напитки, энергетика |
Материалы основных деталей (серия 85)
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Бронза (код 0) |
| 2 | Диафрагма | Hypalon (код 8) |
| 3 | Крышка | Чугун 0.6025 (GG25) |
| 4 | Шпильки | Сталь |
| 5 | Гайка и шайба | Чугун 0.6025 (GG25) |
| 6 | Компрессор диафрагмы | Нержавеющая сталь |
| 7 | Гайка | Нержавеющая сталь |
| 8 | Штифт | Нержавеющая сталь |
| 9 | Гайка штока | Нержавеющая сталь 303 |
| 10 | Шток | Нержавеющая сталь |
| 11 | Втулка | PTFE |
| 12 | Кольцо | Нержавеющая сталь 303 |
| 13 | Смазка | Стандартная |
| 14 | Маховик | Чугун 0.6025 (GG25) |
| 15 | Гайка индикатора | Нержавеющая сталь |
| 16 | Индикатор | Нержавеющая сталь |

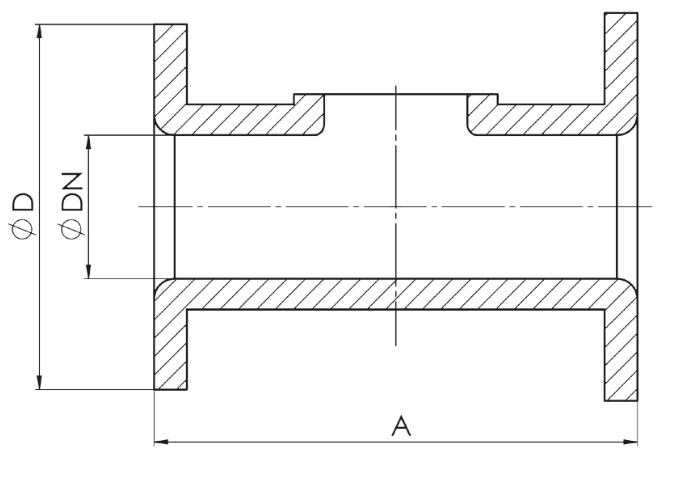

Габаритные размеры серии 85 (straight way)
| DN | PN | A (длина) мм | D (фланец) мм | BS 5156 | DIN 3202 |
|---|---|---|---|---|---|
| 15 | 10/16 | 108 | 95 | 130 | 89 |
| 20 | 10/16 | 117 | 105 | 150 | 99 |
| 25 | 10/16 | 127 | 115 | 160 | 108 |
| 32 | 10/16 | 146 | 140 | 180 | 118 |
| 40 | 10/16 | 159 | 150 | 200 | 127 |
| 50 | 10/16 | 190 | 165 | 230 | 153 |
| 65 | 10/16 | 216 | 185 | 290 | 178 |
| 80 | 10/16 | 254 | 200 | 310 | 190 |
| 100 | 10/16 | 305 | 220 | 350 | 228 |
| 125 | 10/16 | 356 | 250 | 400 | 254 |
| 150 | 10/16 | 406 | 285 | 480 | 280 |
| 200 | 10/16 | 521 | 340 | 600 | 343 |
| 250 | 10/16 | 635 | 395 | 650 | 406 |
| 300 | 10/16 | 749 | 445 | 735/750/850 | 483 |
| 350 | 10/16 | - | 505 | 750 | 533 |
Полный перечень моделей серии 85 08 AL-V
| Модель | DN | PN | Материал корпуса | Материал диафрагмы | Тип привода |
|---|---|---|---|---|---|
| 85 08 AL-V DN 15 PN 10 | 15 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 15 PN 16 | 15 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 20 PN 10 | 20 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 20 PN 16 | 20 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 25 PN 10 | 25 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 25 PN 16 | 25 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 32 PN 10 | 32 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 32 PN 16 | 32 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 40 PN 10 | 40 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 40 PN 16 | 40 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 50 PN 10 | 50 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 50 PN 16 | 50 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 65 PN 10 | 65 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 65 PN 16 | 65 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 80 PN 10 | 80 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 80 PN 16 | 80 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 100 PN 10 | 100 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 100 PN 16 | 100 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 125 PN 10 | 125 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 125 PN 16 | 125 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 150 PN 10 | 150 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 150 PN 16 | 150 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 200 PN 10 | 200 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 200 PN 16 | 200 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 250 PN 10 | 250 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 250 PN 16 | 250 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 300 PN 10 | 300 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 300 PN 16 | 300 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 350 PN 10 | 350 | 10 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
| 85 08 AL-V DN 350 PN 16 | 350 | 16 | Бронза | Hypalon | Пневмо (открытие воздухом) + маховик |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
