    Клапан мембранный материал корпуса бронза, диафрагма гипалон, тип закрытие воздухом ABO 85 08 AD Dn 100 Pn 18

    Код товара 1847300
    • edt
    Код товара 1847300
    • Клапан мембранный материал корпуса бронза, диафрагма гипалон, тип закрытие воздухом ABO 85 08 AD Dn 100 Pn 18 Клапаны / вентили
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа 85

    Позиция в обозначении
    Код
    Расшифровка
    Наименование серии
    85
    Серия 85
    100
    Серия 100
    Материал корпуса
    0
    Бронза
    1
    Чугун 0.6025 (GG25)
    2
    Нержавеющая сталь 1.4308 (CF8)
    3
    Ковкий чугун 0.7040 (GGG40)
    4
    Нержавеющая сталь 1.4408 (CF8M)
    5
    Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
    Материал диафрагмы
    1
    NBR (бутадиен-нитрильный каучук)
    2
    EPDM (этилен-пропиленовый каучук)
    3
    Натуральный каучук
    4
    Viton (фторкаучук)
    5
    Бутиловый каучук
    6
    Силикон
    7
    Неопрен
    8
    Hypalon (хлорсульфированный полиэтилен)
    9
    PTFE (политетрафторэтилен)
    Тип управления
    M
    Ручное
    AD
    Пневматическое закрытие
    AD-V
    Пневматическое закрытие (с маховиком)
    AL-V
    Пневматическое открытие

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Полный перечень моделей серии 85 08 AD

    № Полное обозначение DN (мм) PN (бар) Материал корпуса Материал диафрагмы Тип привода
    1 85 08 AD Dn 18 Pn 10 18 10 Бронза Гипалон Пневматический (Air to Close)
    2 85 08 AD Dn 18 Pn 18 18 18 Бронза Гипалон Пневматический (Air to Close)
    3 85 08 AD Dn 20 Pn 10 20 10 Бронза Гипалон Пневматический (Air to Close)
    4 85 08 AD Dn 20 Pn 18 20 18 Бронза Гипалон Пневматический (Air to Close)
    5 85 08 AD Dn 25 Pn 10 25 10 Бронза Гипалон Пневматический (Air to Close)
    6 85 08 AD Dn 25 Pn 18 25 18 Бронза Гипалон Пневматический (Air to Close)
    7 85 08 AD Dn 32 Pn 10 32 10 Бронза Гипалон Пневматический (Air to Close)
    8 85 08 AD Dn 32 Pn 18 32 18 Бронза Гипалон Пневматический (Air to Close)
    9 85 08 AD Dn 40 Pn 10 40 10 Бронза Гипалон Пневматический (Air to Close)
    10 85 08 AD Dn 40 Pn 18 40 18 Бронза Гипалон Пневматический (Air to Close)
    11 85 08 AD Dn 50 Pn 10 50 10 Бронза Гипалон Пневматический (Air to Close)
    12 85 08 AD Dn 50 Pn 18 50 18 Бронза Гипалон Пневматический (Air to Close)
    13 85 08 AD Dn 65 Pn 10 65 10 Бронза Гипалон Пневматический (Air to Close)
    14 85 08 AD Dn 65 Pn 18 65 18 Бронза Гипалон Пневматический (Air to Close)
    15 85 08 AD Dn 80 Pn 10 80 10 Бронза Гипалон Пневматический (Air to Close)
    16 85 08 AD Dn 80 Pn 18 80 18 Бронза Гипалон Пневматический (Air to Close)
    17 85 08 AD Dn 100 Pn 10 100 10 Бронза Гипалон Пневматический (Air to Close)
    18 85 08 AD Dn 100 Pn 18 100 18 Бронза Гипалон Пневматический (Air to Close)
    19 85 08 AD Dn 125 Pn 10¹ 125 10 Бронза Гипалон Пневматический (Air to Close)
    20 85 08 AD Dn 125 Pn 18¹ 125 18 Бронза Гипалон Пневматический (Air to Close)
    21 85 08 AD Dn 150 Pn 10 150 10 Бронза Гипалон Пневматический (Air to Close)
    22 85 08 AD Dn 150 Pn 18 150 18 Бронза Гипалон Пневматический (Air to Close)
    23 85 08 AD Dn 200 Pn 10 200 10 Бронза Гипалон Пневматический (Air to Close)
    24 85 08 AD Dn 200 Pn 18 200 18 Бронза Гипалон Пневматический (Air to Close)
    25 85 08 AD Dn 250 Pn 10 250 10 Бронза Гипалон Пневматический (Air to Close)
    26 85 08 AD Dn 250 Pn 18 250 18 Бронза Гипалон Пневматический (Air to Close)
    27 85 08 AD Dn 300 Pn 10 300 10 Бронза Гипалон Пневматический (Air to Close)
    28 85 08 AD Dn 300 Pn 18 300 18 Бронза Гипалон Пневматический (Air to Close)
    29 85 08 AD Dn 350 Pn 10 350 10 Бронза Гипалон Пневматический (Air to Close)
    30 85 08 AD Dn 350 Pn 18 350 18 Бронза Гипалон Пневматический (Air to Close)

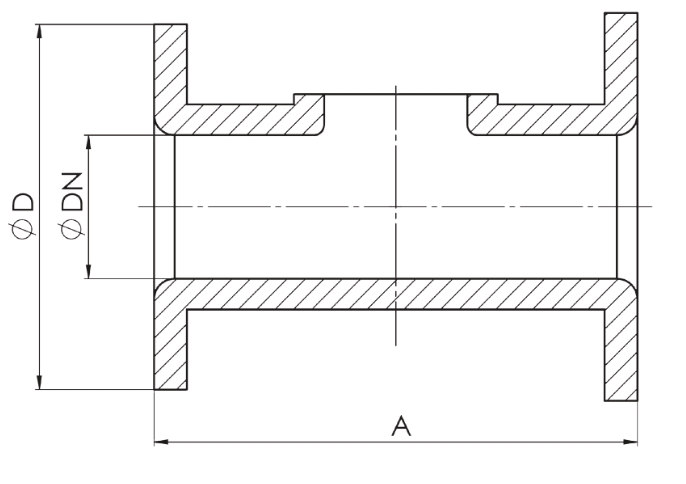

    Габаритные размеры (мм) — Серия 85

    DN A (DIN 3202) A (BS 5156) A (ANSI 125/150) D (фланец)
    15 108 130 89 95
    20 117 150 99 105
    25 127 160 108 115
    32 146 180 118 140
    40 159 — 127 150
    50 190 230 153 165
    65 216 290 178 185
    80 254 310 190 200
    100 305 350 228 220
    125 356 400 254 250
    150 406 480 280 285
    200 521 600 343 340
    250 635 650 406 395
    300 749 735/750/850 483 445
    350 — — 533 505

    Рабочие параметры для пневматического привода AD

    Параметр Значение
    Номинальный диаметр DN 15 – DN 350
    Номинальное давление PN 10 / PN 16 (PN 18 в вашем списке)
    Рабочее давление (привод AD) DN 15–125: 10 бар
    DN 150–250: 8 бар
    DN 300: 4 бар
    Рекомендуемое давление питания воздухом 4 бар
    Рабочая температура -25°C / +125°C (зависит от материала диафрагмы)
    Температура для гипалона до +120°C (рекомендуется уточнить у производителя)
    Фланцевое соединение EN 1092, DIN PN6/PN16/PN18, ASME Class 150
    Присоединительный размер фланца ISO 5211 (TOP flange)
    Длина установочная DIN 3202, BS 5156
    Испытание на герметичность EN 12266, ISO 5208
    Покрытие RAL 5015 (синий) — другие по запросу

    Материалы деталей (узел клапана)

    № Наименование Материал
    1 Корпус Бронза (код 0)
    2 Мембрана (диафрагма) Гипалон (код 8)
    3 Крышка Чугун GG25
    4 Шпильки Сталь
    5 Гайка и шайба Чугун GG25
    6 Компрессор Нержавеющая сталь
    7 Гайка Нержавеющая сталь
    8 Штифт Нержавеющая сталь
    9 Гайка штока Нержавеющая сталь 303
    10 Шток Нержавеющая сталь
    11 Втулка PTFE
    12 Кольцо Нержавеющая сталь 303
    13 Смазка Стандартная
    14 Маховик Чугун GG25 (для AD-V)
    15 Гайка индикатора Нержавеющая сталь
    16 Индикатор Нержавеющая сталь
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
