Клапан мембранный материал корпуса бронза, диафрагма неопрен, тип акрытие воздухом (с маховиком) ABO 85 07 AL-V Dn 175 Pn 10
Код товара 1847212
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.
Расшифровка обозначения типа 85
|
Позиция в обозначении
|
Код
|
Расшифровка
|
|---|---|---|
|
Наименование серии
|
85
|
Серия 85
|
|
100
|
Серия 100
|
|
|
Материал корпуса
|
0
|
Бронза
|
|
1
|
Чугун 0.6025 (GG25)
|
|
|
2
|
Нержавеющая сталь 1.4308 (CF8)
|
|
|
3
|
Ковкий чугун 0.7040 (GGG40)
|
|
|
4
|
Нержавеющая сталь 1.4408 (CF8M)
|
|
|
5
|
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
|
|
|
Материал диафрагмы
|
1
|
NBR (бутадиен-нитрильный каучук)
|
|
2
|
EPDM (этилен-пропиленовый каучук)
|
|
|
3
|
Натуральный каучук
|
|
|
4
|
Viton (фторкаучук)
|
|
|
5
|
Бутиловый каучук
|
|
|
6
|
Силикон
|
|
|
7
|
Неопрен
|
|
|
8
|
Hypalon (хлорсульфированный полиэтилен)
|
|
|
9
|
PTFE (политетрафторэтилен)
|
|
|
Тип управления
|
M
|
Ручное
|
|
AD
|
Пневматическое закрытие
|
|
|
AD-V
|
Пневматическое закрытие (с маховиком)
|
|
|
AL-V
|
Пневматическое открытие
|
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Полная таблица всех моделей серии 85 07 AL-V
| № | Модель (корректное обозначение) | DN | PN | Материал корпуса | Материал мембраны | Тип привода | Особенности |
|---|---|---|---|---|---|---|---|
| 1 | 85 07 AL-V Dn 15 Pn 10 | 15 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 2 | 85 07 AL-V Dn 15 Pn 16 | 15 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 3 | 85 07 AL-V Dn 17 Pn 10 | 17 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 4 | 85 07 AL-V Dn 17 Pn 16 | 17 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 5 | 85 07 AL-V Dn 20 Pn 10 | 20 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 6 | 85 07 AL-V Dn 20 Pn 16 | 20 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 7 | 85 07 AL-V Dn 25 Pn 10 | 25 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 8 | 85 07 AL-V Dn 25 Pn 16 | 25 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 9 | 85 07 AL-V Dn 32 Pn 10 | 32 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 10 | 85 07 AL-V Dn 32 Pn 16 | 32 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 11 | 85 07 AL-V Dn 40 Pn 10 | 40 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 12 | 85 07 AL-V Dn 40 Pn 16 | 40 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 13 | 85 07 AL-V Dn 50 Pn 10 | 50 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 14 | 85 07 AL-V Dn 50 Pn 16 | 50 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 15 | 85 07 AL-V Dn 65 Pn 10 | 65 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 16 | 85 07 AL-V Dn 65 Pn 16 | 65 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 17 | 85 07 AL-V Dn 80 Pn 10 | 80 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 18 | 85 07 AL-V Dn 80 Pn 16 | 80 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 19 | 85 07 AL-V Dn 100 Pn 10 | 100 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 20 | 85 07 AL-V Dn 100 Pn 16 | 100 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 21 | 85 07 AL-V Dn 125 Pn 10 | 125 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 22 | 85 07 AL-V Dn 125 Pn 16 | 125 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 23 | 85 07 AL-V Dn 150 Pn 10 | 150 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 6 бар |
| 24 | 85 07 AL-V Dn 150 Pn 16 | 150 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 6 бар |
| 25 | 85 07 AL-V Dn 200 Pn 10 | 200 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 3 бар |
| 26 | 85 07 AL-V Dn 200 Pn 16 | 200 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 3 бар |
| 27 | 85 07 AL-V Dn 250 Pn 10 | 250 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 3 бар |
| 28 | 85 07 AL-V Dn 250 Pn 16 | 250 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 3 бар |
| 29 | 85 07 AL-V Dn 300 Pn 10 | 300 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 3 бар |
| 30 | 85 07 AL-V Dn 300 Pn 16 | 300 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком, макс. давление 3 бар |
| 31 | 85 07 AL-V Dn 350 Pn 10 | 350 | 10 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
| 32 | 85 07 AL-V Dn 350 Pn 16 | 350 | 16 | Бронза | Неопрен | Пневматический (AL-V) | Открытие воздухом, с маховиком |
Материалы конструкции
| Деталь | Материал | Код материала |
|---|---|---|
| Корпус (Body) | Бронза | 0 |
| Мембрана (Diaphragm) | Неопрен | 7 |
| Крышка (Bonnet) | Чугун 0.6025 (GG25) | — |
| Шпильки (Studs) | Сталь | — |
| Гайки и шайбы (Nut and washer) | Чугун 0.6025 (GG25) | — |
| Компрессор (Compressor) | Нержавеющая сталь | — |
| Гайка (Nut) | Нержавеющая сталь | — |
| Штифт (Pin) | Нержавеющая сталь | — |
| Гайка шпинделя (Stem nut) | Нержавеющая сталь 303 | — |
| Шпиндель (Stem) | Нержавеющая сталь | — |
| Втулка (Bushing) | PTFE | — |
| Кольцо (Ring) | Стандартное | — |
| Смазка (Greasing) | Стандартная | — |
| Маховик (Handwheel) | Чугун 0.6025 (GG25) | — |
| Гайка индикатора (Nut indicator) | Нержавеющая сталь | — |
| Индикатор положения (Indicator) | Нержавеющая сталь | — |
Рабочие условия
| Параметр | Значение |
|---|---|
| Номинальный диаметр | DN 15 — DN 350 |
| Номинальное давление | PN 10 / PN 16 |
| Рабочая температура | от -25°C до +125°C |
| Рекомендуемое давление питания воздухом | 5 бар |
| Рабочие среды | Питьевая вода, сточные воды, химические жидкости, обессоленная вода, горнодобывающие шламы, пищевая промышленность, напитки, энергетика |
Максимальное рабочее давление для привода AL-V (Air to Open)
| Диапазон DN | Максимальное рабочее давление | Рекомендуемое давление питания воздухом |
|---|---|---|
| 15–125 | 10 бар | 5 бар |
| 150 | 6 бар | 5 бар |
| 200–300 | 3 бар | 5 бар |

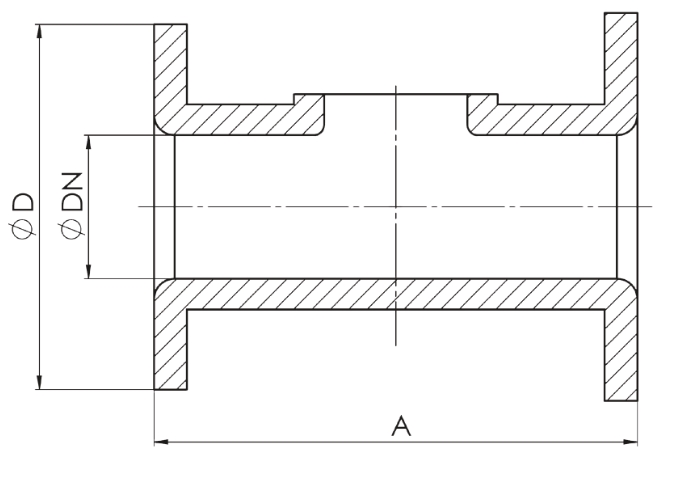

Габаритные размеры (мм) — Серия 85 (прямой проход)
| DN | A (длина) — DIN 3202 | A (длина) — BS 5156 | D (фланец) — PN 10/16 | D (фланец) — ANSI 125/150 |
|---|---|---|---|---|
| 15 | 108 | 130 | 95 | 89 |
| 20 | 117 | 150 | 105 | 99 |
| 25 | 127 | 160 | 115 | 108 |
| 32 | 146 | 180 | 140 | 118 |
| 40 | 159 | 200 | 150 | 127 |
| 50 | 190 | 230 | 165 | 153 |
| 65 | 216 | 290 | 185 | 178 |
| 80 | 254 | 310 | 200 | 190 |
| 100 | 305 | 350 | 220 | 228 |
| 125 | 356 | 400 | 250 | 254 |
| 150 | 406 | 480 | 285 | 280 |
| 200 | 521 | 600 | 340 | 343 |
| 250 | 635 | 650 | 395 | 406 |
| 300 | 749 | 750/850 | 445 | 483 |
| 350 | — | 750 | 505 | 533 |
Стандарты и нормативы
| Параметр | Стандарт |
|---|---|
| Испытание на герметичность | EN 12266, ISO 5208 |
| Верхний фланец (TOP flange) | ISO 5211 |
| Присоединительные размеры (Face to face) | DIN 3202, BS 5156 |
| Фланцевое соединение | EN 1092, DIN PN6/PN16, ASME Class 150 |
| Покрытие | RAL 5015 (стандартное), другие по запросу |
