    Клапан мембранный материал корпуса бронза, диафрагма силикон, тип ручной ABO 85 06 M Dn 25 Pn 16

    Код товара 1847050
    • edt
    Код товара 1847050
    • Клапан мембранный материал корпуса бронза, диафрагма силикон, тип ручной ABO 85 06 M Dn 25 Pn 16 Задвижки
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа

    Позиция в обозначении
    Код
    Расшифровка
    Наименование серии
    85
    Серия 85
    100
    Серия 100
    Материал корпуса
    0
    Бронза
    1
    Чугун 0.6025 (GG25)
    2
    Нержавеющая сталь 1.4308 (CF8)
    3
    Ковкий чугун 0.7040 (GGG40)
    4
    Нержавеющая сталь 1.4408 (CF8M)
    5
    Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
    Материал диафрагмы
    1
    NBR (бутадиен-нитрильный каучук)
    2
    EPDM (этилен-пропиленовый каучук)
    3
    Натуральный каучук
    4
    Viton (фторкаучук)
    5
    Бутиловый каучук
    6
    Силикон
    7
    Неопрен
    8
    Hypalon (хлорсульфированный полиэтилен)
    9
    PTFE (политетрафторэтилен)
    Тип управления
    M
    Ручное
    AD
    Пневматическое закрытие
    AD-V
    Пневматическое закрытие (с маховиком)
    AL-V
    Пневматическое открытие

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Общие характеристики серии 85

    Параметр Значение
    Тип Мембранный клапан прямого прохода (straight way)
    Номинальный размер DN15 - DN300
    Рабочее давление до 10 бар (зависит от DN)
    Фланцевое соединение PN10 / PN16 / Class 150
    Рабочая температура -25°C / +125°C
    Тип привода Ручной (M)
    Конструкция Моноблочный двунаправленный клапан

    Расшифровка обозначения типа

    Позиция в обозначении Код Значение
    Серия 85 Серия 85 (прямой проход)
    Материал диафрагмы 06 Силикон (Silicone)
    Тип привода M Ручной (Manual)
    Номинальный диаметр DN15-DN300 Условный проход в мм
    Номинальное давление PN10/PN16 Давление номинальное

    Таблица материалов деталей

    № Наименование детали Материал
    1 Корпус Бронза (0) / Чугун GG25 (1) / Нержавеющая сталь CF8 (2) / Чугун с шаровидным графитом GGG40 (3) / Нержавеющая сталь CF8M (4) / Углеродистая сталь WCB (5)
    2 Диафрагма NBR (1) / EPDM (2) / Натуральный каучук (3) / Viton (4) / Бутил (5) / Силикон (6) / Неопрен (7) / Хайпалон (8) / PTFE (9)
    3 Крышка Чугун GG25
    4 Шпильки Сталь
    5 Гайки и шайбы Чугун GG25
    6 Компрессор Нержавеющая сталь
    7 Гайка Нержавеющая сталь
    8 Штифт Нержавеющая сталь
    9 Гайка штока Нержавеющая сталь 303
    10 Шток PTFE
    11 Втулка Нержавеющая сталь 303
    12 Кольцо Стандартное
    13 Смазка Стандарт
    14 Маховик Чугун GG25
    15 Гайка индикатора Нержавеющая сталь
    16 Индикатор Нержавеющая сталь

    Полная таблица моделей 85 06 M (ручной привод, бронзовый корпус, силиконовая диафрагма)

    Модель Корпус Диафрагма Привод DN PN Рабочее давление (ручной)
    85 06 M DN15 PN10 Бронза Силикон Ручной 15 10 10 бар
    85 06 M DN15 PN16 Бронза Силикон Ручной 15 16 10 бар
    85 06 M DN20 PN10 Бронза Силикон Ручной 20 10 10 бар
    85 06 M DN20 PN16 Бронза Силикон Ручной 20 16 10 бар
    85 06 M DN25 PN10 Бронза Силикон Ручной 25 10 10 бар
    85 06 M DN25 PN16 Бронза Силикон Ручной 25 16 10 бар
    85 06 M DN32 PN10 Бронза Силикон Ручной 32 10 10 бар
    85 06 M DN32 PN16 Бронза Силикон Ручной 32 16 10 бар
    85 06 M DN40 PN10 Бронза Силикон Ручной 40 10 10 бар
    85 06 M DN40 PN16 Бронза Силикон Ручной 40 16 10 бар
    85 06 M DN50 PN10 Бронза Силикон Ручной 50 10 10 бар
    85 06 M DN50 PN16 Бронза Силикон Ручной 50 16 10 бар
    85 06 M DN65 PN10 Бронза Силикон Ручной 65 10 10 бар
    85 06 M DN65 PN16 Бронза Силикон Ручной 65 16 10 бар
    85 06 M DN80 PN10 Бронза Силикон Ручной 80 10 10 бар
    85 06 M DN80 PN16 Бронза Силикон Ручной 80 16 10 бар
    85 06 M DN100 PN10 Бронза Силикон Ручной 100 10 10 бар
    85 06 M DN100 PN16 Бронза Силикон Ручной 100 16 10 бар
    85 06 M DN125 PN10* Бронза Силикон Ручной 125 10 10 бар
    85 06 M DN125 PN16* Бронза Силикон Ручной 125 16 10 бар
    85 06 M DN150 PN10 Бронза Силикон Ручной 150 10 10 бар
    85 06 M DN150 PN16 Бронза Силикон Ручной 150 16 10 бар
    85 06 M DN200 PN10 Бронза Силикон Ручной 200 10 8 бар
    85 06 M DN200 PN16 Бронза Силикон Ручной 200 16 8 бар
    85 06 M DN250 PN10 Бронза Силикон Ручной 250 10 8 бар
    85 06 M DN250 PN16 Бронза Силикон Ручной 250 16 8 бар
    85 06 M DN300 PN10 Бронза Силикон Ручной 300 10 4 бар
    85 06 M DN300 PN16 Бронза Силикон Ручной 300 16 4 бар

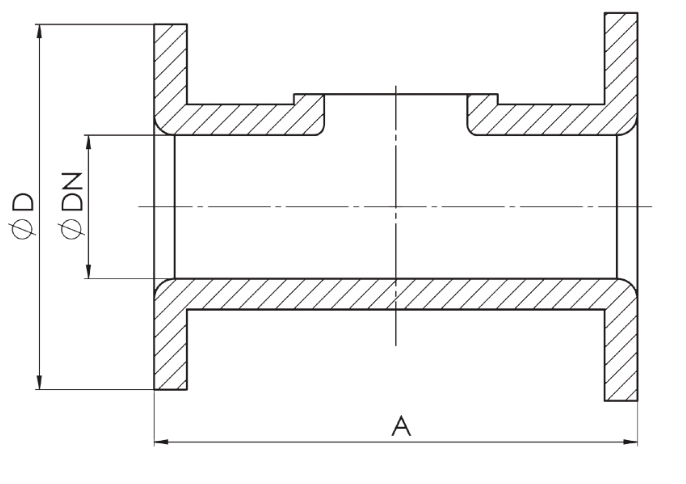

    Габаритные размеры (мм) для серии 85

    DN A (DIN 3202) A (BS 5156) A (ANSI 125/150) D (фланец)
    15 108 130 89 95
    20 117 150 99 105
    25 127 160 108 115
    32 146 180 118 140
    40 159 200 127 150
    50 190 230 153 165
    65 216 290 178 185
    80 254 310 190 200
    100 305 350 228 220
    125 356 400 254 250
    150 406 480 280 285
    200 521 600 343 340
    250 635 650 406 395
    300 749 735/750/850 483 445
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
