Клапан мембранный материал корпуса бронза, диафрагма витон, тип закрытие воздухом ABO 85 04 AD Dn 300 Pn 10
Код товара 1846574
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.
Структура кода: 85 X X XX
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 85 | Серия 85 (Straight way / прямой ход) |
| 2 | 0 | Bronze (бронза) |
| 1 | Cast iron 0.6025 (GG25) чугун | |
| 2 | Stainless steel 1.4308 (CF8) нерж. сталь | |
| 3 | Ductile iron 0.7040 (GGG40) чугун с шаровидным графитом | |
| 4 | Stainless steel 1.4408 (CF8M) нержавеющая сталь | |
| 5 | Carbon steel 1.0446/1.0619/1.0625 (A216 WCB) углеродистая сталь | |
| 3 | 1 | NBR (нитрильный каучук) |
| 2 | EPDM (этиленпропиленовый каучук) | |
| 3 | Natural rubber (натуральный каучук) | |
| 4 | Viton (фторкаучук FKM) | |
| 5 | Butyl (бутилкаучук) | |
| 6 | Silicone (силикон) | |
| 7 | Neoprene (неопрен) | |
| 8 | Hypalon (гипалон/CSM) | |
| 9 | PTFE (фторопласт) | |
| 4 | M | Manual (ручной привод с маховиком) |
| AD | Air to close (пневмопривод: воздух на закрытие) | |
| AD-V | Air to close with handwheel (пневмопривод с маховиком) | |
| AL-V | Air to open with handwheel (пневмопривод: воздух на открытие) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Серия | 85 (Straight way / прямой ход) |
| Тип соединения | Фланцевое PN10 / PN16 / Class 150 |
| Номинальный диаметр | DN15 – DN300 мм |
| Рабочее давление | до 10 бар (зависит от DN и типа привода) |
| Рабочая температура | -25°C / +125°C |
| Материал корпуса | Нержавеющая сталь 1.4408 (CF8M) |
| Материал диафрагмы | Viton (фторкаучук FKM) |
| Тип привода | Пневматический (Air to close) |
| Рекомендуемое давление воздуха | 4 бар |
| Топ-фланец | ISO 5211 |
| Герметичность | Полная герметичность в закрытом состоянии |
| Рабочая среда | Стоки, химические жидкости, питьевая вода, напитки, энергетика, опреснение, горнорудный шлам, пищевая промышленность |
| Конструкция | Моноблочный двунаправленный клапан, трехсоставная крышка, работа в вакууме, отсутствие сальников внутри корпуса |
| Покрытие | RAL 5015 (другие по запросу) |

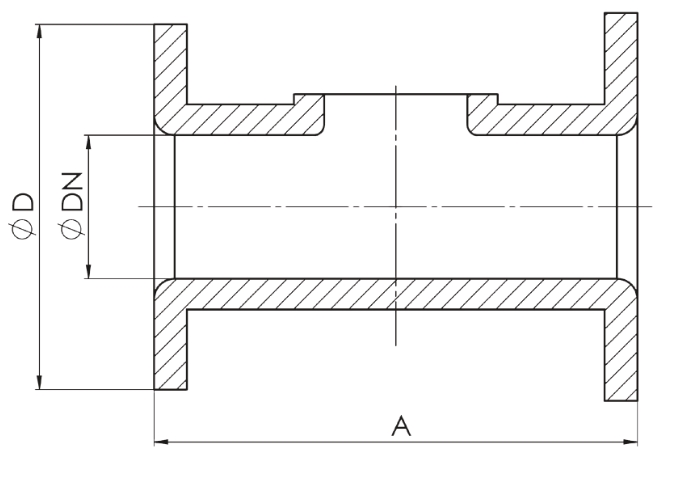

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
| DN | Ø D (PN10/16), мм | Ø D (ANSI), мм | DIN 3202 F4, мм | BS 5156, мм | Вес*, кг |
|---|---|---|---|---|---|
| 15 | 95 | 89 | 130 | 108 | ~1.5 |
| 20 | 105 | 99 | 150 | 117 | ~2.0 |
| 25 | 115 | 108 | 160 | 127 | ~2.5 |
| 32 | 140 | 118 | 180 | 146 | ~3.5 |
| 40 | 150 | 127 | 200 | 159 | ~4.5 |
| 50 | 165 | 153 | 230 | 190 | ~6.0 |
| 65 | 185 | 178 | 290 | 216 | ~9.0 |
| 80 | 200 | 190 | 310 | 254 | ~12.0 |
| 100 | 220 | 228 | 350 | 305 | ~18.0 |
| 125 | 250 | 254 | 400 | 356 | ~26.0 |
| 150 | 285 | 280 | 480 | 406 | ~35.0 |
| 200 | 340 | 343 | 600 | 521 | ~58.0 |
| 250 | 395 | 406 | 650 | 635 | ~85.0 |
| 300 | 445 | 483 | 750 | 749 | ~120.0 |
РАБОЧИЕ ДАВЛЕНИЯ ДЛЯ ПНЕВМОПРИВОДА AD
| DN | PN 10 макс. давление, бар | PN 16 макс. давление, бар | Реком. давление воздуха, бар |
|---|---|---|---|
| 15-125 | 10 | 10 | 4 |
| 150 | 10 | 6 | 4 |
| 200-250 | 8 | 3 | 4 |
| 300 | 4 | 3 | 4 |
МАТЕРИАЛЫ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус (Body) | Нержавеющая сталь 1.4408 (CF8M) |
| 2 | Диафрагма | Viton (фторкаучук FKM) |
| 3 | Крышка (Bonnet) | Чугун 0.6025 (GG25) |
| 4 | Шпильки (Studs) | Сталь |
| 5 | Гайки и шайбы | Сталь |
| 6 | Компрессор | Чугун 0.6025 (GG25) |
| 7 | Гайка | Нержавеющая сталь |
| 8 | Штифт (Pin) | Нержавеющая сталь |
| 9 | Гайка штока | Нержавеющая сталь |
| 10 | Шток (Stem) | Нержавеющая сталь 303 |
| 11 | Втулка (Bushing) | PTFE (фторопласт) |
| 12 | Кольцо (Ring) | Нержавеющая сталь 303 |
| 13 | Смазка | Стандартная |
| 14 | Маховик | Чугун 0.6025 (GG25) |
| 15 | Индикатор гайка | Нержавеющая сталь |
| 16 | Индикатор | Нержавеющая сталь |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
