Клапан мембранный материал корпуса бронза, диафрагма натуральный каучук, тип акрытие воздухом (с маховиком) ABO 85 03 AL-V Dn 150 Pn 16
Код товара 1846473
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.
Расшифровка обозначения типа
| Позиция | Обозначение | Значение |
|---|---|---|
| 85 | Серия 85 | Прямой ход (straight way), трёхсоставной боннет |
| 03 | Материал диафрагмы | 3 — Натуральный каучук (Natural rubber) |
| AL-V | Тип привода | Пневматический привод с маховиком, открытие подачей воздуха (Air to open with handwheel) |
| Dn XX | Условный проход | Диаметр номинальный в мм (15–350) |
| Pn XX | Номинальное давление | PN10 или PN16 (10 бар или 16 бар) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Тип конструкции | Мембранный клапан прямого хода (straight way), трёхсоставной боннет |
| Материал корпуса | Бронза (Bronze, код 0) |
| Материал диафрагмы | Натуральный каучук (Natural rubber, код 3) |
| Тип привода | Пневматический AL-V (открытие воздухом) с маховиком |
| Рабочая температура | -25°C / +125°C |
| Фланцевое соединение | EN 1092, DIN PN6/PN16, ASME Class 150 |
| Присоединительная длина | DIN 3202, BS 5156 |
| Верхний фланец | ISO 5211 (для монтажа приводов) |
| Герметичность | Полная водонепроницаемость при закрытом состоянии и наружная |
| Применение | Питьевая вода, промышленность, опреснение, вода и стоки, химическая обработка, энергетика, горнодобывающая суспензия |
Рабочее давление для привода AL-V (с маховиком, открытие воздухом)
| Диапазон DN | Рабочее давление | Рекомендуемое давление воздуха |
|---|---|---|
| DN 15–125 | 10 бар | 5 бар |
| DN 150 | 6 бар | 5 бар |
| DN 200–300 | 3 бар | 5 бар |
| DN 350 | Требуется консультация с ABO | 5 бар |
Полная таблица моделей серии 85 03 AL-V
| № | Полное обозначение | DN (мм) | PN | Рабочее давление (бар) | Материал корпуса | Материал диафрагмы | Тип привода |
|---|---|---|---|---|---|---|---|
| 1 | 85 03 AL-V Dn 15 Pn 10 | 15 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 2 | 85 03 AL-V Dn 15 Pn 16 | 15 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 3 | 85 03 AL-V Dn 20 Pn 10 | 20 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 4 | 85 03 AL-V Dn 20 Pn 16 | 20 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 5 | 85 03 AL-V Dn 25 Pn 10 | 25 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 6 | 85 03 AL-V Dn 25 Pn 16 | 25 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 7 | 85 03 AL-V Dn 32 Pn 10 | 32 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 8 | 85 03 AL-V Dn 32 Pn 16 | 32 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 9 | 85 03 AL-V Dn 40 Pn 10 | 40 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 10 | 85 03 AL-V Dn 40 Pn 16 | 40 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 11 | 85 03 AL-V Dn 50 Pn 10 | 50 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 12 | 85 03 AL-V Dn 50 Pn 16 | 50 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 13 | 85 03 AL-V Dn 65 Pn 10 | 65 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 14 | 85 03 AL-V Dn 65 Pn 16 | 65 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 15 | 85 03 AL-V Dn 80 Pn 10 | 80 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 16 | 85 03 AL-V Dn 80 Pn 16 | 80 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 17 | 85 03 AL-V Dn 100 Pn 10 | 100 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 18 | 85 03 AL-V Dn 100 Pn 16 | 100 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 19 | 85 03 AL-V Dn 125 Pn 10 | 125 | 10 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 20 | 85 03 AL-V Dn 125 Pn 16 | 125 | 16 | 10 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 21 | 85 03 AL-V Dn 150 Pn 10 | 150 | 10 | 6 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 22 | 85 03 AL-V Dn 150 Pn 16 | 150 | 16 | 6 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 23 | 85 03 AL-V Dn 200 Pn 10 | 200 | 10 | 3 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 24 | 85 03 AL-V Dn 200 Pn 16 | 200 | 16 | 3 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 25 | 85 03 AL-V Dn 250 Pn 10 | 250 | 10 | 3 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 26 | 85 03 AL-V Dn 250 Pn 16 | 250 | 16 | 3 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 27 | 85 03 AL-V Dn 300 Pn 10 | 300 | 10 | 3 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 28 | 85 03 AL-V Dn 300 Pn 16 | 300 | 16 | 3 | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 29 | 85 03 AL-V Dn 350 Pn 10 | 350 | 10 | консультация | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |
| 30 | 85 03 AL-V Dn 350 Pn 16 | 350 | 16 | консультация | Бронза | Натуральный каучук | Пневматический AL-V с маховиком |

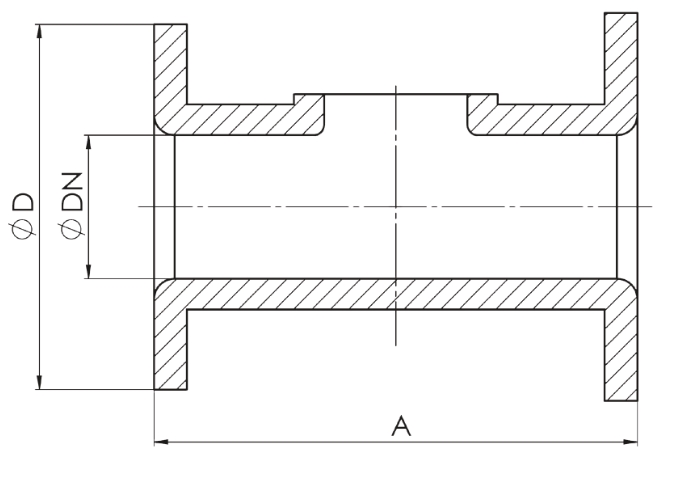

Габаритные размеры (мм) — Серия 85 (прямой ход)
| DN | A (DIN 3202 F1) | A (BS 5156) | Ø D (PN10) | Ø D (PN16) | a (высота) |
|---|---|---|---|---|---|
| 15 | 108 | 130 | 95 | 95 | 89 |
| 20 | 117 | 150 | 105 | 105 | 99 |
| 25 | 127 | 160 | 115 | 115 | 108 |
| 32 | 146 | 180 | 140 | 140 | 118 |
| 40 | 159 | 200 | 150 | 150 | 127 |
| 50 | 190 | 230 | 165 | 165 | 153 |
| 65 | 216 | 290 | 185 | 185 | 178 |
| 80 | 254 | 310 | 200 | 200 | 190 |
| 100 | 305 | 350 | 220 | 220 | 228 |
| 125 | 356 | 400 | 250 | 250 | 254 |
| 150 | 406 | 480 | 285 | 285 | 280 |
| 200 | 521 | 600 | 340 | 340 | 343 |
| 250 | 635 | 650 | 395 | 405 | 406 |
| 300 | 749 | 750/850 | 445 | 460 | 483 |
| 350 | — | 750 | — | — | 533 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
