    Клапан мембранный материал корпуса бронза, диафрагма натуральный каучук, тип акрытие воздухом (с маховиком) ABO 85 03 AD-V Dn 100 Pn 16

    Код товара 1846421
    • edt
    Код товара 1846421
    • Клапан мембранный материал корпуса бронза, диафрагма натуральный каучук, тип акрытие воздухом (с маховиком) ABO 85 03 AD-V Dn 100 Pn 16 Клапаны / вентили
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа

    Позиция Код Значение
    85 85 Серия 85 (straight way — прямой проход)
    03 03 Материал диафрагмы: натуральный каучук (Natural rubber)
    AD-V AD-V Тип привода: пневматическое закрытие с маховиком (air to close with handwheel)
    Dn 15-350 Условный проход (номинальный размер)
    Pn 10 / 16 Номинальное давление (PN10 или PN16)

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Полная таблица моделей серии 85 03 AD-V

    № Полное обозначение DN (мм) PN (бар) Материал корпуса Материал диафрагмы Тип привода Рабочее давление*
    1 85 03 AD-V Dn 15 Pn 10 15 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    2 85 03 AD-V Dn 15 Pn 16 15 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    3 85 03 AD-V Dn 20 Pn 10 20 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    4 85 03 AD-V Dn 20 Pn 16 20 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    5 85 03 AD-V Dn 25 Pn 10 25 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    6 85 03 AD-V Dn 25 Pn 16 25 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    7 85 03 AD-V Dn 32 Pn 10 32 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    8 85 03 AD-V Dn 32 Pn 16 32 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    9 85 03 AD-V Dn 40 Pn 10 40 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    10 85 03 AD-V Dn 40 Pn 16 40 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    11 85 03 AD-V Dn 50 Pn 10 50 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    12 85 03 AD-V Dn 50 Pn 16 50 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    13 85 03 AD-V Dn 65 Pn 10 65 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    14 85 03 AD-V Dn 65 Pn 16 65 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    15 85 03 AD-V Dn 80 Pn 10 80 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    16 85 03 AD-V Dn 80 Pn 16 80 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    17 85 03 AD-V Dn 100 Pn 10 100 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    18 85 03 AD-V Dn 100 Pn 16 100 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    19 85 03 AD-V Dn 125 Pn 10 125 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    20 85 03 AD-V Dn 125 Pn 16 125 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 10 бар
    21 85 03 AD-V Dn 150 Pn 10 150 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 8 бар
    22 85 03 AD-V Dn 150 Pn 16 150 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 6 бар
    23 85 03 AD-V Dn 200 Pn 10 200 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 8 бар
    24 85 03 AD-V Dn 200 Pn 16 200 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 3 бар
    25 85 03 AD-V Dn 250 Pn 10 250 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 8 бар
    26 85 03 AD-V Dn 250 Pn 16 250 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 3 бар
    27 85 03 AD-V Dn 300 Pn 10 300 10 Бронза Натуральный каучук Пневмозакрытие с маховиком 4 бар
    28 85 03 AD-V Dn 300 Pn 16 300 16 Бронза Натуральный каучук Пневмозакрытие с маховиком 3 бар
    29 85 03 AD-V Dn 350 Pn 10 350 10 Бронза Натуральный каучук Пневмозакрытие с маховиком По запросу
    30 85 03 AD-V Dn 350 Pn 16 350 16 Бронза Натуральный каучук Пневмозакрытие с маховиком По запросу

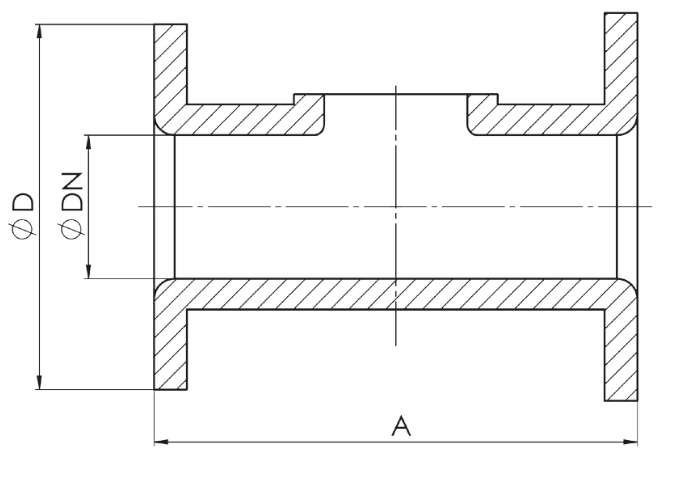

    Габаритные размеры (ISO/DIN/ANSI)

    DN PN A (DIN 3202) мм D (фланец) мм Вес, кг
    15 10/16 108 95 ~2
    20 10/16 117 105 ~3
    25 10/16 127 115 ~4
    32 10/16 146 140 ~5
    40 10/16 159 150 ~7
    50 10/16 190 165 ~9
    65 10/16 216 185 ~12
    80 10/16 254 200 ~16
    100 10/16 305 220 ~22
    125 10/16 356 250 ~32
    150 10/16 406 285 ~45
    200 10/16 521 340 ~75
    250 10/16 635 395 ~110
    300 10/16 749 445 ~155
    350 10/16 750/850* 505 ~200

    Общие технические характеристики серии 85

    Параметр Значение
    Тип конструкции Мембранный клапан прямого прохода (straight way)
    Моноблочный корпус Да, двунаправленный
    Тип фланцевого соединения PN10 / PN16 / Class 150
    Верхний фланец ISO 5211 (для монтажа приводов)
    Рабочая температура -25°C / +125°C (зависит от материала диафрагмы)
    Рекомендуемое давление питания воздухом 4-5 бар
    Применение Питьевая вода, сточные воды, химические жидкости, пищевая промышленность, энергетика, добыча сырья
    Особенности Полная герметичность, отсутствие набивок/сальников внутри корпуса, работа в вакууме, минимальное обслуживание
    Покрытие RAL 5015 (синий), другие по запросу
    Стандарты EN 12266, ISO 5208, DIN 3202, BS 5156, EN 1092

    Материалы компонентов (детальный разбор)

    № детали Наименование Материал
    1 Корпус Бронза (код 0) — для серии 85 03
    2 Диафрагма Натуральный каучук (код 3)
    3 Крышка Чугун 0.6025 (GG25)
    4 Шпильки Сталь
    5 Гайка и шайба Чугун 0.6025 (GG25)
    6 Компрессор Нержавеющая сталь
    7 Гайка Нержавеющая сталь
    8 Штифт Нержавеющая сталь
    9 Гайка штока Нержавеющая сталь 303
    10 Шток PTFE
    11 Втулка Нержавеющая сталь 303
    12 Кольцо Стандартное
    13 Смазка Стандартная
    14 Маховик Чугун 0.6025 (GG25)
    15 Гайка индикатора Нержавеющая сталь
    16 Индикатор Нержавеющая сталь
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
