    Клапан мембранный материал корпуса бронза, диафрагма натуральный каучук, тип закрытие воздухом ABO 85 03 AD Dn 200 Pn 16

    Код товара 1846384
    • edt
    Код товара 1846384
    • Клапан мембранный материал корпуса бронза, диафрагма натуральный каучук, тип закрытие воздухом ABO 85 03 AD Dn 200 Pn 16 Клапаны / вентили
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа

    Позиция Обозначение Расшифровка Варианты
    Серия 85 Серия 85 (прямой проход — straight way) 85 — прямой проход; 100 — weir type
    Материал мембраны 03 Натуральный каучук (Natural rubber) 1-NBR, 2-EPDM, 3-Natural rubber, 4-Viton, 5-Butyl, 6-Silicone, 7-Neoprene, 8-Hypalon, 9-PTFE
    Тип привода AD Air to close (закрытие воздухом, пневмопривод «воздух-закрыт») M — ручной; AD — air to close; AD-V — air to close с маховиком; AL-V — air to open
    Материал корпуса 0 (по умолчанию) Бронза (Bronze)

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Полный перечень моделей серии 85 03 AD (бронзовый корпус, натуральный каучук, пневмопривод AD)

    № Модель DN (мм) PN (бар) Рабочее давление (бар) Рекомендуемое давление воздуха (бар) Диапазон температур
    1 85 03 AD Dn 15 Pn 10 15 10 10 4 -25°C / +125°C
    2 85 03 AD Dn 15 Pn 16 15 16 10 4 -25°C / +125°C
    3 85 03 AD Dn 20 Pn 10 20 10 10 4 -25°C / +125°C
    4 85 03 AD Dn 20 Pn 16 20 16 10 4 -25°C / +125°C
    5 85 03 AD Dn 25 Pn 10 25 10 10 4 -25°C / +125°C
    6 85 03 AD Dn 25 Pn 16 25 16 10 4 -25°C / +125°C
    7 85 03 AD Dn 32 Pn 10 32 10 10 4 -25°C / +125°C
    8 85 03 AD Dn 32 Pn 16 32 16 10 4 -25°C / +125°C
    9 85 03 AD Dn 40 Pn 10 40 10 10 4 -25°C / +125°C
    10 85 03 AD Dn 40 Pn 16 40 16 10 4 -25°C / +125°C
    11 85 03 AD Dn 50 Pn 10 50 10 10 4 -25°C / +125°C
    12 85 03 AD Dn 50 Pn 16 50 16 10 4 -25°C / +125°C
    13 85 03 AD Dn 65 Pn 10 65 10 10 4 -25°C / +125°C
    14 85 03 AD Dn 65 Pn 16 65 16 10 4 -25°C / +125°C
    15 85 03 AD Dn 80 Pn 10 80 10 10 4 -25°C / +125°C
    16 85 03 AD Dn 80 Pn 16 80 16 10 4 -25°C / +125°C
    17 85 03 AD Dn 100 Pn 10 100 10 10 4 -25°C / +125°C
    18 85 03 AD Dn 100 Pn 16 100 16 10 4 -25°C / +125°C
    19 85 03 AD Dn 125 Pn 10 125 10 10 4 -25°C / +125°C
    20 85 03 AD Dn 125 Pn 16 125 16 10 4 -25°C / +125°C
    21 85 03 AD Dn 150 Pn 10 150 10 8 4 -25°C / +125°C
    22 85 03 AD Dn 150 Pn 16 150 16 8 4 -25°C / +125°C
    23 85 03 AD Dn 200 Pn 10 200 10 8 4 -25°C / +125°C
    24 85 03 AD Dn 200 Pn 16 200 16 8 4 -25°C / +125°C
    25 85 03 AD Dn 250 Pn 10 250 10 8 4 -25°C / +125°C
    26 85 03 AD Dn 250 Pn 16 250 16 8 4 -25°C / +125°C
    27 85 03 AD Dn 300 Pn 10 300 10 4 4 -25°C / +125°C
    28 85 03 AD Dn 300 Pn 16 300 16 4 4 -25°C / +125°C
    29 85 03 AD Dn 350 Pn 10 350 10 4* 4 -25°C / +125°C
    30 85 03 AD Dn 350 Pn 16 350 16 4* 4 -25°C / +125°C

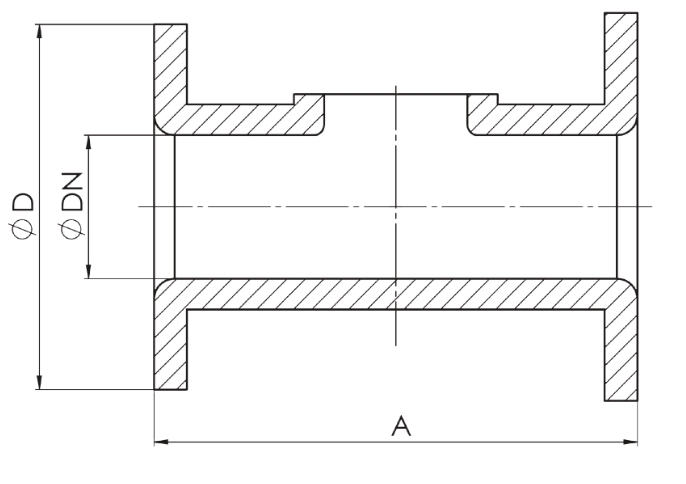

    Габаритные размеры (мм) — Серия 85 (прямой проход)

    DN A (DIN 3202 F1) A (BS 5156) ØD (PN10) ØD (PN16) ØD (ANSI 125/150)
    15 108 130 95 95 89
    20 117 150 105 105 99
    25 127 160 115 115 108
    32 146 180 140 140 118
    40 159 200 150 150 127
    50 190 230 165 165 153
    65 216 290 185 185 178
    80 254 310 200 200 190
    100 305 350 220 220 228
    125 356 400 250 250 254
    150 406 480 285 285 280
    200 521 600 340 340 343
    250 635 650 395 405 406
    300 749 750/850 445 460 483
    350 — — 505 520 533

    Материалы деталей (серия 85)

    № Деталь Материал
    1 Корпус Бронза (0), Чугун GG25 (1), Нерж. сталь 1.4308 (2), GGG40 (3), Нерж. сталь 1.4408 (4), Углеродистая сталь (5)
    2 Мембрана NBR (1), EPDM (2), Натуральный каучук (3), Viton (4), Butyl (5), Silicone (6), Neoprene (7), Hypalon (8), PTFE (9)
    3 Крышка Чугун GG25
    4 Шпильки Сталь
    5 Гайки и шайбы Сталь
    6 Компрессор мембраны Нержавеющая сталь
    7 Гайка Нержавеющая сталь
    8 Штифт Нержавеющая сталь
    9 Гайка штока Нержавеющая сталь 303
    10 Шток Нержавеющая сталь
    11 Втулка PTFE
    12 Кольцо Нержавеющая сталь 303
    13 Смазка Стандартная
    14 Маховик Чугун GG25
    15 Гайка индикатора Нержавеющая сталь
    16 Индикатор Нержавеющая сталь
