    Клапан мембранный материал корпуса бронза, диафрагма EPDM, тип акрытие воздухом (с маховиком) ABO 85 02 AL-V Dn 20 Pn 10

    Код товара 1846260
    • edt
    Код товара 1846260
    • Клапан мембранный материал корпуса бронза, диафрагма EPDM, тип акрытие воздухом (с маховиком) ABO 85 02 AL-V Dn 20 Pn 10 Клапаны / вентили
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа

    Позиция Код Значение
    85 Серия Прямой проход (straight way)
    02 Материал диафрагмы 2 = EPDM
    AL-V Тип привода Air to open (открытие воздухом) с маховиком
    Dn Условный проход DN 15 - DN 350
    Pn Номинальное давление PN 10 / PN 16

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Полная таблица всех моделей серии 85 02 AL-V

    № п/п Полное обозначение DN (мм) PN (бар) Материал корпуса Материал диафрагмы Тип привода
    1 85 02 AL-V Dn 15 Pn 10 15 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    2 85 02 AL-V Dn 15 Pn 16 15 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    3 85 02 AL-V Dn 20 Pn 10 20 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    4 85 02 AL-V Dn 20 Pn 16 20 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    5 85 02 AL-V Dn 25 Pn 10 25 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    6 85 02 AL-V Dn 25 Pn 16 25 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    7 85 02 AL-V Dn 32 Pn 10 32 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    8 85 02 AL-V Dn 32 Pn 16 32 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    9 85 02 AL-V Dn 40 Pn 10 40 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    10 85 02 AL-V Dn 40 Pn 16 40 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    11 85 02 AL-V Dn 50 Pn 10 50 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    12 85 02 AL-V Dn 50 Pn 16 50 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    13 85 02 AL-V Dn 65 Pn 10 65 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    14 85 02 AL-V Dn 65 Pn 16 65 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    15 85 02 AL-V Dn 80 Pn 10 80 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    16 85 02 AL-V Dn 80 Pn 16 80 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    17 85 02 AL-V Dn 100 Pn 10 100 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    18 85 02 AL-V Dn 100 Pn 16 100 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    19 85 02 AL-V Dn 125 Pn 10 125 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    20 85 02 AL-V Dn 125 Pn 16 125 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    21 85 02 AL-V Dn 150 Pn 10 150 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    22 85 02 AL-V Dn 150 Pn 16 150 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    23 85 02 AL-V Dn 200 Pn 10 200 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    24 85 02 AL-V Dn 200 Pn 16 200 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    25 85 02 AL-V Dn 250 Pn 10 250 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    26 85 02 AL-V Dn 250 Pn 16 250 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    27 85 02 AL-V Dn 300 Pn 10 300 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    28 85 02 AL-V Dn 300 Pn 16 300 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    29 85 02 AL-V Dn 350 Pn 10 350 10 Бронза (0) EPDM (2) Открытие воздухом с маховиком
    30 85 02 AL-V Dn 350 Pn 16 350 16 Бронза (0) EPDM (2) Открытие воздухом с маховиком

    Общие технические характеристики серии 85 02 AL-V

    Параметр Значение
    Тип клапана Мембранный, прямой проход (straight way)
    Конструкция Моноблочный, двунаправленный
    Материал корпуса Бронза (код 0)
    Материал диафрагмы EPDM (код 2)
    Тип привода Пневматический AL-V (Air to open) с ручным маховиком
    Диапазон DN DN 15 - DN 350
    Рабочее давление (PN) PN 10, PN 16
    Присоединение Фланцевое PN10/PN16/Class 150
    Температура рабочей среды -25°C / +125°C
    Рекомендуемое давление питания воздухом 5 бар
    Тип фланца по ISO ISO 5211
    Исполнение по длине DIN 3202, BS 5156
    Испытание на герметичность EN 12266, ISO 5208

    Рабочее давление в зависимости от DN (для привода AL-V)

    Диапазон DN Максимальное рабочее давление
    DN 15 – DN 125 10 бар
    DN 150 6 бар
    DN 200 – DN 300 3 бар
    DN 350 Требуется консультация с производителем

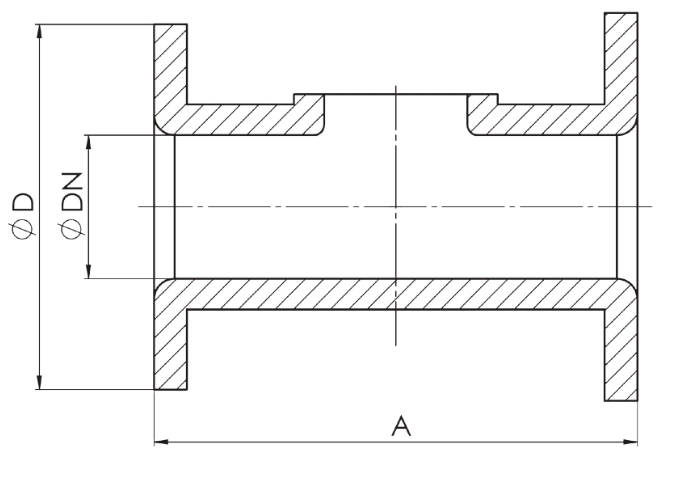

    Габаритные размеры (извлечено из каталога Серия 85)

    DN BS 5156 (A) DIN 3202 (A) ANSI 125/150 (A) D (фланец)
    15 108 130 89 95
    20 117 150 99 105
    25 127 160 108 115
    32 146 180 118 140
    40 159 200 127 150
    50 190 230 153 165
    65 216 290 178 185
    80 254 310 190 200
    100 305 350 228 220
    125 356 400 254 250
    150 406 480 280 285
    200 521 600 343 340
    250 635 650 406 395
    300 749 750/850 483 445
    350 - 750 533 505

    Материалы деталей (типовая конструкция Серия 85)

    № Наименование детали Материал
    1 Корпус Бронза (0)
    2 Диафрагма EPDM (2)
    3 Крышка Чугун 0.6025 (GG25)
    4 Шпильки Сталь
    5 Гайка и шайба Чугун 0.6025 (GG25)
    6 Компрессор Нержавеющая сталь
    7 Гайка Нержавеющая сталь
    8 Штифт Нержавеющая сталь
    9 Гайка штока Нержавеющая сталь 303
    10 Шток Нержавеющая сталь
    11 Втулка PTFE
    12 Кольцо Нержавеющая сталь 303
    13 Смазка Стандартная
    14 Маховик Чугун 0.6025 (GG25)
    15 Гайка индикатора Нержавеющая сталь
    16 Индикатор Нержавеющая сталь
