    Клапан мембранный материал корпуса бронза, диафрагма NBR, тип акрытие воздухом (с маховиком) ABO 85 01 AD-V Dn 50 Pn 16

    Код товара 1846042
    • edt
    Код товара 1846042
    • Клапан мембранный материал корпуса бронза, диафрагма NBR, тип акрытие воздухом (с маховиком) ABO 85 01 AD-V Dn 50 Pn 16 Клапаны / вентили
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа

    Позиция Код Расшифровка
    Серия 85 Серия 85 (мембранный клапан прямого хода — straight way)
    Управление 01 Ручное управление (базовый код конструкции)
    Тип привода AD-V Air to Close with handwheel (закрытие подачей воздуха, открытие пружиной + ручной маховик)
    Условный диаметр DN 15-350 Номинальный диаметр в мм
    Номинальное давление PN 10 / PN 16 Давление номинальное фланцев в барах

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Общие технические характеристики серии 85 01 AD-V

    Параметр Значение
    Номинальный диаметр (DN) 15 – 350 мм
    Рабочее давление DN 15-125: до 10 бар
    DN 150-250: до 8 бар
    DN 300: до 4 бар
    Рекомендуемое давление питания воздухом 4 бара
    Фланцевое соединение PN10 / PN16 / Class 150
    Рабочая температура от -25°C до +125°C (зависит от материала мембраны)
    Рабочие среды Питьевая и сточная вода, морская вода (опреснение), пищевая промышленность, шахтные шламы, промышленные жидкости, химические жидкости
    Испытание на герметичность EN 12266, ISO 5208
    Присоединительная длина DIN 3202, BS 5156
    Фланцевое соединение EN 1092, DIN PN6/PN16, ASME B16.5
    Верхний фланец ISO 5211 (для установки электро/пневмо/гидроприводов)
    Применимость Работа в вакууме, любое положение установки
    Особенности Моноблочный двунаправленный клапан, трехсоставная конструкция крышки, полная герметичность в закрытом состоянии и наружу, отсутствие сальников/уплотнений внутри корпуса

    Материалы корпуса и мембраны

    Элемент Материал Код в обозначении
    Корпус Бронза 0
    Чугун 0.6025 (GG25) 1
    Нержавеющая сталь 1.4308 (CF8) 2
    Чугун с шаровидным графитом 0.7040 (GGG40) 3
    Нержавеющая сталь 1.4408 (CF8M) 4
    Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB) 5
    Мембрана NBR (нитрильный каучук) 1
    EPDM 2
    Натуральный каучук 3
    Viton 4
    Бутил 5
    Силикон 6
    Неопрен 7
    Хайпалон 8
    PTFE 9

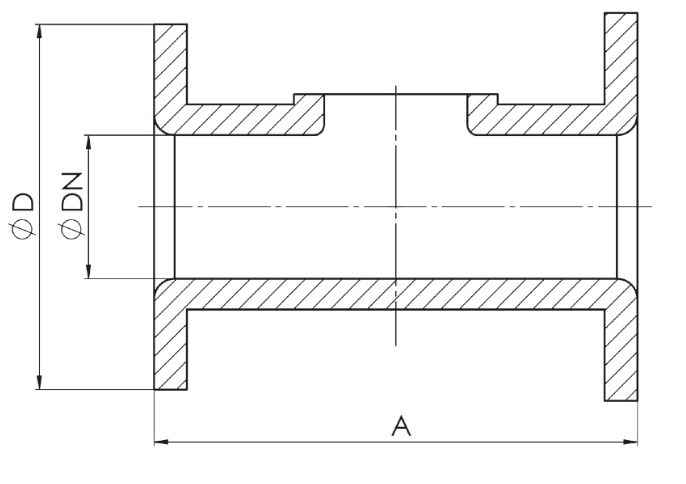

    Габаритные размеры серии 85 (прямой ход) — мм

    DN Ø D (PN 10/16) Ø D (ANSI 125/150) A (DIN 3202) A (BS 5156)
    15 95 89 130 108
    20 105 99 150 117
    25 115 108 160 127
    32 140 118 180 146
    40 150 127 200 159
    50 165 153 230 190
    65 185 178 290 216
    80 200 190 310 254
    100 220 228 350 305
    125 250 254 400 356
    150 285 280 480 406
    200 340 343 600 521
    250 395 406 650 635
    300 445 483 735/750/850 749
    350 505 533 850 —

    Полный перечень моделей серии 85 01 AD-V (бронза + NBR)

    Полное обозначение Корпус Мембрана DN PN Рабочее давление, бар Температура, °C Давление воздуха, бар
    85 01 AD-V DN 15 PN 10 Бронза NBR 15 10 10 -25 / +125 4
    85 01 AD-V DN 15 PN 16 Бронза NBR 15 16 10 -25 / +125 4
    85 01 AD-V DN 20 PN 10 Бронза NBR 20 10 10 -25 / +125 4
    85 01 AD-V DN 20 PN 16 Бронза NBR 20 16 10 -25 / +125 4
    85 01 AD-V DN 25 PN 10 Бронза NBR 25 10 10 -25 / +125 4
    85 01 AD-V DN 25 PN 16 Бронза NBR 25 16 10 -25 / +125 4
    85 01 AD-V DN 32 PN 10 Бронза NBR 32 10 10 -25 / +125 4
    85 01 AD-V DN 32 PN 16 Бронза NBR 32 16 10 -25 / +125 4
    85 01 AD-V DN 40 PN 10 Бронза NBR 40 10 10 -25 / +125 4
    85 01 AD-V DN 40 PN 16 Бронза NBR 40 16 10 -25 / +125 4
    85 01 AD-V DN 50 PN 10 Бронза NBR 50 10 10 -25 / +125 4
    85 01 AD-V DN 50 PN 16 Бронза NBR 50 16 10 -25 / +125 4
    85 01 AD-V DN 65 PN 10 Бронза NBR 65 10 10 -25 / +125 4
    85 01 AD-V DN 65 PN 16 Бронза NBR 65 16 10 -25 / +125 4
    85 01 AD-V DN 80 PN 10 Бронза NBR 80 10 10 -25 / +125 4
    85 01 AD-V DN 80 PN 16 Бронза NBR 80 16 10 -25 / +125 4
    85 01 AD-V DN 100 PN 10 Бронза NBR 100 10 10 -25 / +125 4
    85 01 AD-V DN 100 PN 16 Бронза NBR 100 16 10 -25 / +125 4
    85 01 AD-V DN 125 PN 10 Бронза NBR 125 10 10 -25 / +125 4
    85 01 AD-V DN 125 PN 16 Бронза NBR 125 16 10 -25 / +125 4
    85 01 AD-V DN 150 PN 10 Бронза NBR 150 10 8 -25 / +125 4
    85 01 AD-V DN 150 PN 16 Бронза NBR 150 16 8 -25 / +125 4
    85 01 AD-V DN 200 PN 10 Бронза NBR 200 10 8 -25 / +125 4
    85 01 AD-V DN 200 PN 16 Бронза NBR 200 16 8 -25 / +125 4
    85 01 AD-V DN 250 PN 10 Бронза NBR 250 10 8 -25 / +125 4
    85 01 AD-V DN 250 PN 16 Бронза NBR 250 16 8 -25 / +125 4
    85 01 AD-V DN 300 PN 10 Бронза NBR 300 10 4 -25 / +125 4
    85 01 AD-V DN 300 PN 16 Бронза NBR 300 16 4 -25 / +125 4
    85 01 AD-V DN 350 PN 10 Бронза NBR 350 10 4* -25 / +125 4
    85 01 AD-V DN 350 PN 16 Бронза NBR 350 16 4* -25 / +125 4

    Сравнение типов приводов серии 85

    Тип Обозначение Принцип работы Ручной дублер
    Ручной M Ручное управление маховиком Нет (основное)
    Пневмо: закрытие воздухом AD Закрытие — подача воздуха, открытие — пружина Нет
    Пневмо: закрытие воздухом с маховиком AD-V Закрытие — подача воздуха, открытие — пружина Да
    Пневмо: открытие воздухом с маховиком AL-V Открытие — подача воздуха, закрытие — пр
