    Клапан мембранный материал корпуса бронза, диафрагма NBR, тип закрытие воздухом ABO 85 01 AD Dn 65 Pn 16

    Код товара 1845999
    • edt
    Код товара 1845999
    • Клапан мембранный материал корпуса бронза, диафрагма NBR, тип закрытие воздухом ABO 85 01 AD Dn 65 Pn 16 Клапаны / вентили
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

    Расшифровка обозначения типа

    Позиция Код Расшифровка
    Серия 85 Серия 85 (мембранный клапан)
    Управление 01 Ручное управление (рычаг) — базовый код для пневмопривода
    Тип привода AD Air to Close (закрытие подачей воздуха, открытие пружиной)
    Условный диаметр DN 15-350 Номинальный диаметр в мм
    Номинальное давление PN 10 / PN 16 Давление номинальное в барах

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Общие технические характеристики серии 85

    Параметр Значение
    Номинальный диаметр (DN) 15 – 350 мм
    Рабочее давление до 10 бар
    Фланцевое соединение PN10 / PN16 / Class 150
    Рабочая температура от -25°C до +125°C
    Рабочие среды Питьевая и сточная вода, морская вода (опреснение), пищевая промышленность, шахтные шламы, промышленные жидкости
    Испытание на герметичность EN 12266, ISO 5208
    Присоединительная длина DIN 3202, BS 5156
    Фланцевое соединение EN 1092, DIN PN6/PN16, ASME B16.5
    Верхний фланец ISO 5211 (для установки электро/пневмо/гидроприводов)
    Применимость Работа в вакууме, любое положение установки

    Материалы корпуса и мембраны (для серии 85 01 AD)

    Элемент Материал Код в обозначении
    Корпус Бронза 0
    Чугун 0.6025 (GG25) 1
    Нержавеющая сталь 1.4308 (CF8) 2
    Чугун с шаровидным графитом 0.7040 (GGG40) 3
    Нержавеющая сталь 1.4408 (CF8M) 4
    Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB) 5
    Мембрана NBR (нитрильный каучук) 1
    EPDM 2
    Натуральный каучук 3
    Viton 4
    Бутил 5
    Силикон 6
    Неопрен 7
    Хайпалон 8
    PTFE 9

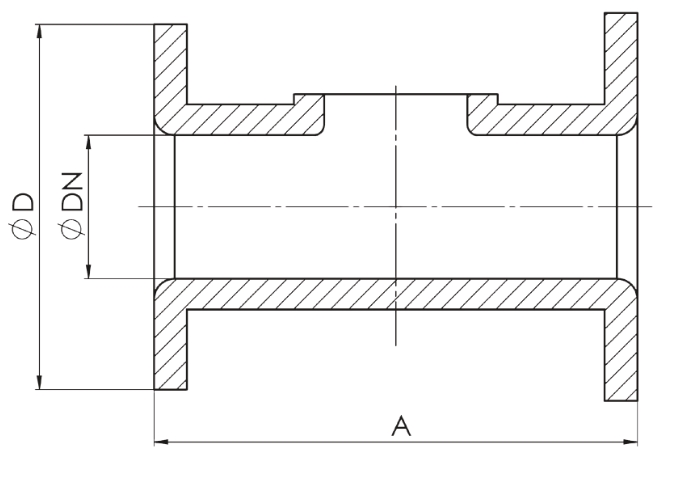

    Габаритные размеры (мм)

    DN Ø D (PN 10/16) Ø D (ANSI 125/150) A (DIN 3202) A (BS 5158)
    15 95 89 130 108
    20 105 99 150 117
    25 115 108 160 127
    32 140 118 180 146
    40 150 127 200 159
    50 165 153 230 190
    65 185 178 290 216
    80 200 190 310 254
    100 220 228 350 305
    125 250 254 400 356
    150 285 280 480 406
    200 340 343 600 521
    250 395 406 650 635
    300 445 483 735/750/850 749
    350 505 533 850 800*

    Полный перечень моделей серии 85 01 AD (бронза + NBR)

    Полное обозначение Корпус Мембрана DN PN Рабочее давление, бар Температура, °C
    85 01 AD DN 15 PN 10 Бронза NBR 15 10 10 -25 / +125
    85 01 AD DN 15 PN 16 Бронза NBR 15 16 10 -25 / +125
    85 01 AD DN 20 PN 10 Бронза NBR 20 10 10 -25 / +125
    85 01 AD DN 20 PN 16 Бронза NBR 20 16 10 -25 / +125
    85 01 AD DN 25 PN 10 Бронза NBR 25 10 10 -25 / +125
    85 01 AD DN 25 PN 16 Бронза NBR 25 16 10 -25 / +125
    85 01 AD DN 32 PN 10 Бронза NBR 32 10 10 -25 / +125
    85 01 AD DN 32 PN 16 Бронза NBR 32 16 10 -25 / +125
    85 01 AD DN 40 PN 10 Бронза NBR 40 10 10 -25 / +125
    85 01 AD DN 40 PN 16 Бронза NBR 40 16 10 -25 / +125
    85 01 AD DN 50 PN 10 Бронза NBR 50 10 10 -25 / +125
    85 01 AD DN 50 PN 16 Бронза NBR 50 16 10 -25 / +125
    85 01 AD DN 65 PN 10 Бронза NBR 65 10 10 -25 / +125
    85 01 AD DN 65 PN 16 Бронза NBR 65 16 10 -25 / +125
    85 01 AD DN 80 PN 10 Бронза NBR 80 10 10 -25 / +125
    85 01 AD DN 80 PN 16 Бронза NBR 80 16 10 -25 / +125
    85 01 AD DN 100 PN 10 Бронза NBR 100 10 10 -25 / +125
    85 01 AD DN 100 PN 16 Бронза NBR 100 16 10 -25 / +125
    85 01 AD DN 125 PN 10 Бронза NBR 125 10 10 -25 / +125
    85 01 AD DN 125 PN 16 Бронза NBR 125 16 10 -25 / +125
    85 01 AD DN 150 PN 10 Бронза NBR 150 10 10 -25 / +125
    85 01 AD DN 150 PN 16 Бронза NBR 150 16 10 -25 / +125
    85 01 AD DN 200 PN 10 Бронза NBR 200 10 10 -25 / +125
    85 01 AD DN 200 PN 16 Бронза NBR 200 16 10 -25 / +125
    85 01 AD DN 250 PN 10 Бронза NBR 250 10 10 -25 / +125
    85 01 AD DN 250 PN 16 Бронза NBR 250 16 10 -25 / +125
    85 01 AD DN 300 PN 10 Бронза NBR 300 10 10 -25 / +125
    85 01 AD DN 300 PN 16 Бронза NBR 300 16 10 -25 / +125
    85 01 AD DN 350 PN 10 Бронза NBR 350 10 10 -25 / +125
    85 01 AD DN 350 PN 16 Бронза NBR 350 16 10 -25 / +125
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
