    Кран шаровый из нержавеющей стали двухсоставный с ISO фланцемфланцевый ABO ART. 946 Dn 32 Pn 40

    Код товара 1845942
    • edt
    Код товара 1845942

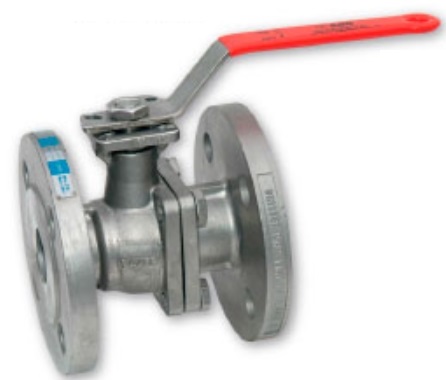

    • Кран шаровый из нержавеющей стали двухсоставный с ISO фланцемфланцевый ABO ART. 946 Dn 32 Pn 40 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 946 — кран шаровый из нержавеющей стали двухсоставный с ISO-фланцем, фланцевый, PN 40.

    Основные характеристики:

    • Конструкция: 2-х составный корпус
    • Материал: нержавеющая сталь
    • Соединение: фланцевое с ISO-фланцем
    • Номинальное давление: PN 40
    • Фланцевое соединение: EN 1092* (по запросу ANSI/ASME B16.5)
    • Допустимые отклонения размеров: ±2 мм

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Габаритные размеры и масса

    DN A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) L (мм) H (мм) h1 (мм) h2 (мм) Масса (кг)
    15 15 130 80 165 45 65 130 90 10 80 2,5
    20 20 150 80 165 50 75 150 100 12 88 3,2
    25 25 160 100 190 58 85 160 110 14 96 4,0
    32 32 180 100 190 65 100 180 125 16 109 5,5
    40 38 200 125 220 75 110 200 140 18 122 7,0
    50 50 230 125 220 88 125 230 155 20 135 9,5

    Примечание: Размеры указаны в мм. Допустимые отклонения ±2 мм.

    Рабочие моменты (крутящий момент)

    DN Рабочий момент (Nm)
    15 3,73
    20 5,10
    25 6,57
    32 9,61
    40 16,47
    50 32,16

    Примечание: Значения моментов измерены при 0 давлении и комнатной температуре (без коэффициента запаса).

    Размеры фланцевого соединения (EN 1092-1, PN 40)

    DN D (мм) K (мм) d (мм) b (мм) n-d2
    15 95 65 45 14 4-14
    20 105 75 58 16 4-14
    25 115 85 68 16 4-14
    32 140 100 78 18 4-18
    40 150 110 88 18 4-18
    50 165 125 102 20 4-18

    Обозначения:

    • D — наружный диаметр фланца
    • K — диаметр окружности болтов
    • d — диаметр привалочного выступа
    • b — толщина фланца
    • n-d2 — количество и диаметр отверстий под болты
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
