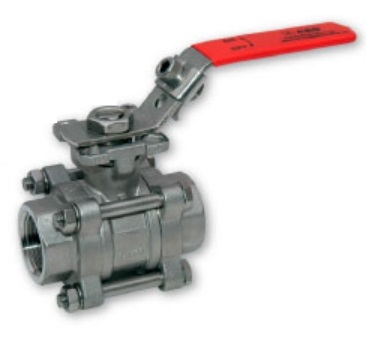

Кран шаровый из нержавеющей стали трехсоставный с ISO фланцем полнопроходный ABO ART. 944 Dn 8 Pn 63
Код товара 1845921Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Кран шаровый из нержавеющей стали трехсоставный с ISO фланцем, полнопроходный
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие технические характеристики
| Параметр | Значение |
|---|---|
| Тип конструкции | Трехсоставный (3-piece) |
| Материал корпуса | Нержавеющая сталь EN10213 1.4408 (CF8M/316) |
| Материал шара | CF8M/316 (SUS 316) |
| Материал седел | PTFE + 15% стекловолокна |
| Проход | Полный (полнопроходный - full bored) |
| Рабочее давление | PN 63 (63 бар) |
| Тип резьбы | F.F. thread (BSPP / BSPT) |
| Стандарт ISO фланца | ISO 5211 (для установки привода) |
| Возможные концы | ANSI B 1.20.1 (NPT), ISO 7/1 (Rc/Rp), ISO 228/1 (G) |
| Температурный диапазон | От -20°C до +170°C (стандарт) |
Расшифровка обозначения типа
Структура кода: ART. 944 DN XX PN 63
| Обозначение | Расшифровка |
|---|---|
| ART. 944 | Артикул серии (трехсоставной кран из нержавеющей стали с ISO фланцем) |
| DN 8 | Условный проход 8 мм (1/4") |
| DN 10 | Условный проход 10 мм (3/8") |
| DN 15 | Условный проход 15 мм (1/2") |
| DN 20 | Условный проход 20 мм (3/4") |
| DN 25 | Условный проход 25 мм (1") |
| DN 32 | Условный проход 32 мм (1 1/4") |
| DN 40 | Условный проход 40 мм (1 1/2") |
| DN 50 | Условный проход 50 мм (2") |
| PN 63 | Номинальное давление 63 бар |
Моменты управления (Operating Torques)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Nm | 3,73 | 5,10 | 6,57 | 9,61 | 16,47 | 32,16 |
Материалы деталей (Bill of Materials)
| № | Наименование детали | Материал | Количество |
|---|---|---|---|
| 1 | Корпус (Body) | EN10213 1.4408 | 1 |
| 2 | Заглушки торцевые (End caps) | EN10213 1.4408 | 2 |
| 3 | Седла (Seats) | PTFE + 15% стекловолокна | 2 |
| 4 | Шар (Ball) | CF8M/316 | 1 |
| 5 | Шток (Stem) | SUS 316 | 1 |
| 6 | Уплотнение корпуса (Body seal) | PTFE | 2 |
| 7 | Прокладка (Gasket) | PTFE + 15% стекловолокна | 1 |
| 8 | Уплотнение (Seal) | PTFE | 1 |
| 9 | Кольцо набивочное (Gland ring) | SUS 304 | 2 |
| 10 | Шайба Belleville (Belleville spring washer) | SUS 301 | 2 |
| 11 | Рукоятка (Handle) | SUS 304 | 1 |
| 12 | Гайка рычага (Lever nut) | SUS 304 | 1 |
| 13 | Стопорный винт (Stop screw) | SUS 304 | 1 |
| 14 | Пластиковое покрытие (Plastic coating) | PVC | 1 |
| 15 | Болты (Bolts) | SUS 304 | 4 |
| 16 | Шайба пружинная (Spring washer) | SUS 304 | 4 |
| 17 | O-ring | SUS 304 | 4 |
| 18 | Запорная пластина (Locking tab) | VITON | 1-2 |
| 19 | Статическое устройство (Static device) | SUS 304 | 1 |
| 20 | Статическое устройство (Static device) | SUS 316 | 2 |
| 21 | Пружина (Spring) | SUS 316 | 2 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
