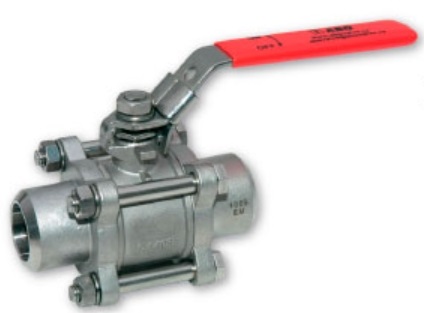

ART. 943 - Шаровой кран из нержавеющей стали с приварным соединением, полнопроходной.

Основные характеристики серии:

  • Конструкция: 2-х составная (2-piece)
  • Тип прохода: Полнопроходной (Full bore)
  • Соединение: Приварное (Welded end по EN 12627)
  • Рабочее давление:
    • DN 8-25: PN 63
    • DN 32-50: PN 40
  • Рабочая температура: от -20°C до +170°C
  • Применение: Химическая и нефтехимическая промышленность, водоочистка, энергетика, целлюлозно-бумажная промышленность, нефтегазовая отрасль, судостроение, фармацевтика, пищевая промышленность
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

Чехия — родина бренда

Характеристики

РАЗМЕРЫ И ВЕСА

DN

A (мм)

B+2 (мм)

C (мм)

D (мм)

E (мм)

F (мм)

G (мм)

B1+2 (мм)

8

10

50

41.4

80

10

13

14

70

10

12.5

60

41.4

80

12.5

13

18

70

15

15

75

45

80

16

17

22

75

20

20

85

54.7

100

20

22

27.5

90

25

24.5

90

65.3

125

24.5

28

34.5

100

32

32

110

70.9

125

32

37

43

110

40

38

120

84

160

38

43

49

125

50

50

140

93.3

160

50

54

61.5

150

Допустимые отклонения: ±2 мм

Примечание: Значения крутящего момента измерены при 0 давлении при комнатной температуре (без коэффициента запаса).

МАТЕРИАЛЫ КОМПОНЕНТОВ

Наименование детали

Материал

Количество

1

Корпус (Body)

EN10213 1.4408

1

2

Торцевые крышки (End caps)

EN10213 1.4408

2

3

Седла (Seat)

PTFE + 15% стекловолокна

1

4

Шар (Ball)

CF8M/316

1

5

Шток (Stem)

SUS 316

1

6

Прокладка (Gasket)

PTFE

1

7

Уплотнение (Seal)

PTFE

1

8

Сальник (Packing gland)

SUS 304

1

9

Рукоятка (Handle)

SUS 304

1

10

Тарельчатая пружина (Lever spring washer)

SUS 304

1

11

Гайка рычага (Lever nut)

SUS 304

1

12

Пластиковое покрытие (Plastic coating)

VINYL

1

13

Болты и гайки (Bolts nuts)

SUS 304

4

14

Пружинная шайба (Spring washer)

SUS 304

1

15

Уплотнение корпуса (Body seal)

PTFE + 15% G.F.

2

Структура обозначения ART. 943:

Элемент обозначения

Расшифровка

ART

Артикульный номер (Article number)

943

Тип конструкции:
• 9xx - Серия шаровых кранов из нержавеющей стали
• x4x - Двухсоставная конструкция с приварным соединением
• xx3 - Приварное исполнение

DN

Условный проход (номинальный диаметр): 8, 10, 15, 20, 25, 32, 40, 50

PN 63

Номинальное давление: 63 бар (для DN 8-25)

PN 40

Номинальное давление: 40 бар (для DN 32-50)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО МОДЕЛЯМ

Параметр

DN 8

DN 10

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

Условный проход (DN)

8

10

15

20

25

32

40

50

Рабочее давление (PN)

63

63

63

63

63

40

40

40

Тип соединения

Приварное EN 12627

Приварное EN 12627

Приварное EN 12627

Приварное EN 12627

Приварное EN 12627

Приварное EN 12627

Приварное EN 12627

Приварное EN 12627

Длина (C)

41.4

41.4

45

54.7

65.3

70.9

84

93.3

Высота (D)

80

80

80

100

125

125

160

160

Крутящий момент

1.76 Nm

1.76 Nm

3.92 Nm

5.39 Nm

7.65 Nm

14.22 Nm

19.14 Nm

22.06 Nm

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
