VBXG-100-FN Кран шаровой

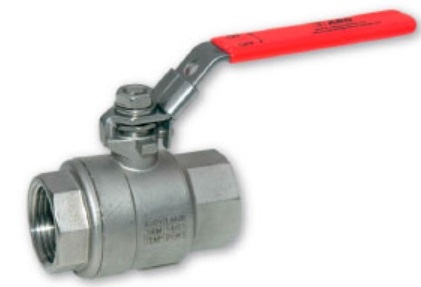

Кран шаровый из нержавеющей стали двухсоставный полнопроходный ABO ART. 940 Dn 20 Pn 63
Код товара 1845888Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Кран шаровый из нержавеющей стали двухсоставный полнопроходный
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ
| Параметр | Значение |
|---|---|
| Тип конструкции | Двухсоставный (2-piece ball valve) |
| Проход | Полнопроходный (full bored body) |
| Материал | Нержавеющая сталь |
| Тип соединения | Внутренняя резьба (F.F. thread) |
| Стандарты резьбы | BSPP / BSPT / NPT |
| Рабочее давление DN 8-25 | PN 63 |
| Рабочее давление DN 32-50 | PN 40 |
| Температурный диапазон | От -15°C до +185°C |
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА
Структура кода: ART. 940 DN XX PN YY
| Элемент | Значение |
|---|---|
| ART. | Артикул (Article) |
| 940 | Серия крана (двухсоставный полнопроходной шаровой кран из нержавеющей стали с резьбовым соединением) |
| DN | Условный диаметр прохода (Diamètre Nominal), мм |
| PN | Условное давление (Pression Nominale), бар |
Дополнительные обозначения резьбовых соединений:
| Обозначение | Стандарт | Описание |
|---|---|---|
| G | ISO 228/1 | Параллельная трубная резьба (BSPP) |
| Rc/Rp | ISO 7/1 | Коническая/цилиндрическая трубная резьба (BSPT) |
| NPT | ANSI B 1.20.1 | Американская национальная коническая резьба |
ТАБЛИЦА МОДЕЛЕЙ И ГАБАРИТНЫХ РАЗМЕРОВ
| Модель | DN (мм) | PN (бар) | A (мм) | B+2 (мм) | C (мм) | D (мм) | Крутящий момент (Нм) |
|---|---|---|---|---|---|---|---|
| ART. 940 DN 8 | 8 | 63 | 10 | 50 | 41.4 | 80 | 1.76 |
| ART. 940 DN 10 | 10 | 63 | 12.5 | 50 | 41.4 | 80 | 1.76 |
| ART. 940 DN 15 | 15 | 63 | 15 | 60 | 45 | 80 | 2.65 |
| ART. 940 DN 20 | 20 | 63 | 20 | 70 | 54.7 | 100 | 8.04 |
| ART. 940 DN 25 | 25 | 63 | 24.5 | 80 | 65.3 | 125 | 9.51 |
| ART. 940 DN 32 | 32 | 40 | 32 | 93 | 70.9 | 125 | 13.24 |
| ART. 940 DN 40 | 40 | 40 | 38 | 103 | 84 | 160 | 17.16 |
| ART. 940 DN 50 | 50 | 40 | 50 | 123 | 93.3 | 160 | 21.27 |
Примечание: Размеры указаны в миллиметрах. Допустимые отклонения ±0.5 мм.
СООТВЕТСТВИЕ ДЮЙМОВЫХ РАЗМЕРОВ DN
| DN (мм) | Приблизительный дюймовый размер | Тип резьбы |
|---|---|---|
| 8 | 1/4" | BSPP/BSPT/NPT |
| 10 | 3/8" | BSPP/BSPT/NPT |
| 15 | 1/2" | BSPP/BSPT/NPT |
| 20 | 3/4" | BSPP/BSPT/NPT |
| 25 | 1" | BSPP/BSPT/NPT |
| 32 | 1 1/4" | BSPP/BSPT/NPT |
| 40 | 1 1/2" | BSPP/BSPT/NPT |
| 50 | 2" | BSPP/BSPT/NPT |
МАТЕРИАЛЫ КОНСТРУКЦИИ
| Позиция | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Нержавеющая сталь 1.4408 (CF8M) / AISI 316 |
| 2 | Шар | Нержавеющая сталь (цельнометаллический) |
| 3 | Уплотнительное кольцо | PTFE / другие материалы по запросу |
| 4 | Шток | Нержавеющая сталь AISI 316 |
| 5 | Ручка/привод | Углеродистая сталь с покрытием / нержавеющая сталь по запросу |
| 6 | Крепеж | Нержавеющая сталь A2/A4 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
