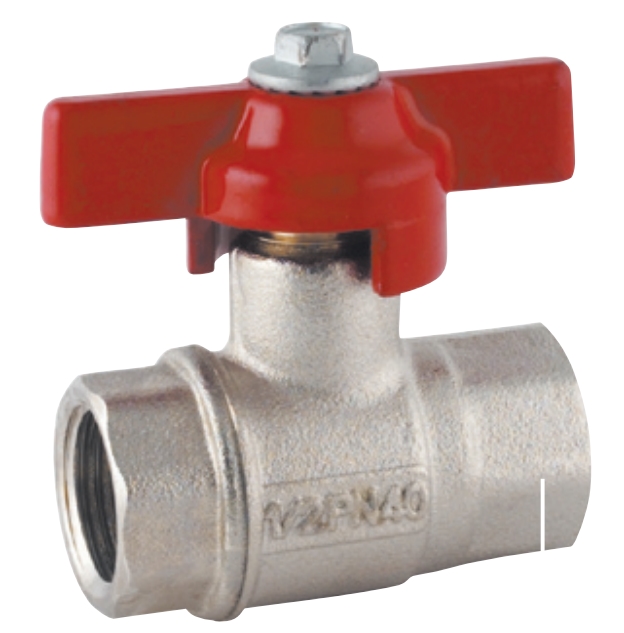

Кран шаровый из латуни никелированный полнопроточный с двухсторонней внутренней резьбой мотыльковая рукоятка ABO ART. 110 Dn 15 Pn 40
Код товара 1845793
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 110 - Шаровой кран из латуни с мотыльковой (бабочка) рукояткой:
- Никелированный
- Полнопроходной (full bore)
- С двухсторонней внутренней резьбой
- PN 40 - от 1/4" до 1" (DN 8-DN 25)
- Соответствует директиве 97/23/CE Tab. 6 Class 2
Структура обозначения ART. 110 Dn XX Pn 40:
|
Элемент обозначения |
Расшифровка |
|---|---|
|
ART. |
Серия шаровых кранов ABO valve |
|
110 |
Исполнение: кран с мотыльковой рукояткой |
|
Dn 10 |
Условный проход (номинальный диаметр): 10 мм (3/8") |
|
Dn 15 |
Условный проход: 15 мм (1/2") |
|
Dn 20 |
Условный проход: 20 мм (3/4") |
|
Dn 25 |
Условный проход: 25 мм (1") |
|
Pn 40 |
Номинальное давление: 40 бар |
Характеристики
Основные параметры
|
Параметр |
Значение |
|---|---|
|
Рабочее давление (PN) |
40 бар |
|
Рабочая температура |
от -20°C до +170°C |
|
Тип присоединения |
Внутренняя резьба F/F (BSPP/ISO 228/1) |
|
Тип крана |
Двухходовой, полнопроходной |
|
Управление |
Мотыльковая рукоятка (поворот на 90°) |
|
Рабочие среды |
Вода, горячая вода, воздух, газ, пищевые продукты, химия, промышленность |
МАТЕРИАЛЫ КОМПОНЕНТОВ
|
№ |
Наименование детали |
Материал |
Исполнение |
Кол-во |
|---|---|---|---|---|
|
1 |
Винт |
Сталь CB4FFKD |
Поверхность защищена металлическим покрытием |
1 |
|
2 |
Рукоятка |
Сталь CB4FFKD |
Поверхность защищена пластиковым покрытием |
1 |
|
3 |
Корпус |
EN 12165-CW617N |
Никелированный |
1 |
|
4 |
Муфта |
EN 12165-CW617N |
Никелированная |
1 |
|
5 |
Шпиндель |
EN 12164-CW614N |
- |
1 |
|
6 |
Гайка сальника |
EN 12165-CW614N |
- |
1 |
|
7 |
Уплотнительное кольцо |
P.T.F.E. |
- |
1 |
|
8 |
"O" кольцо |
N.B.R. 70 SHORE |
- |
1 |
|
9 |
Седло шара |
P.T.F.E. |
- |
2 |
|
10 |
Шар |
EN 12165-CW617N |
Хромированный |
1 |
РАЗМЕРНАЯ СЕТКА И КОЭФФИЦИЕНТЫ ПРОПУСКНОЙ СПОСОБНОСТИ (Kv)
|
Модель |
DN |
Дюймы |
Kv (м³/ч) |
|---|---|---|---|
|
ART. 110 DN 10 PN 40 |
10 |
3/8" |
18 |
|
ART. 110 DN 15 PN 40 |
15 |
1/2" |
30 |
|
ART. 110 DN 20 PN 40 |
20 |
3/4" |
55,6 |
|
ART. 110 DN 25 PN 40 |
25 |
1" |
85 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
