VBXB-10-FG Кран шаровой

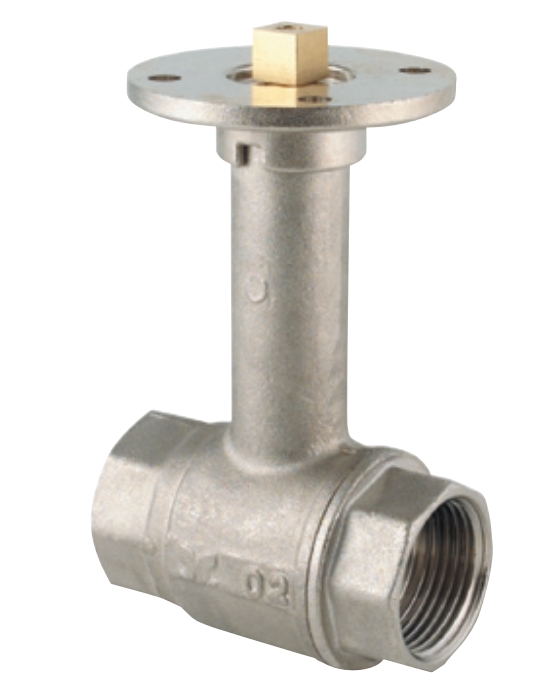

Кран шаровый из латуни с фланцом ISO 5211 никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 109PM ISO Dn 15 Pn 16
Код товара 1845785Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 109PM ISO — это латунный шаровый кран с фланцем ISO 5211 для установки привода :
- Материал: латунь, никелированное покрытие
- Конструкция: полнопроточная (полный проход)
- Резьба: двухсторонняя внутренняя резьба (BSPP/BSPT)
- Фланец: ISO 5211 для прямого монтажа пневматических или электрических приводов
- Номинальное давление: PN 16 (по вашему списку)
- Диапазон DN: DN 15, 20, 25, 32, 40, 50
- Рабочая температура: от -20°C до +120°C (до +160°C для некоторых модификаций)
Обозначение типа — расшифровка
| Код | Значение |
|---|---|
| ART. | Арматура (Armatura) — обозначение продукции ABO valve |
| 109 | Серия шарового крана из латуни с фланцем ISO 5211 |
| PM | Возможно, обозначение "Professional Mount" или специальная модификация для монтажа привода |
| ISO | Наличие фланца ISO 5211 для установки привода |
| Dn XX | Номинальный диаметр (DN 15, 20, 25, 32, 40, 50) |
| Pn 16 | Номинальное давление 16 бар |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Технические характеристики серии ART. 109PM ISO
| Параметр | Значение |
|---|---|
| Тип арматуры | Шаровый кран с фланцем ISO 5211 |
| Материал корпуса | Латунь (CuZn39Pb3/CW614N) |
| Покрытие | Никелированное |
| Конструкция прохода | Полнопроточная (Full Port) |
| Тип резьбы | Двухсторонняя внутренняя резьба (G/Rp/Rc по ISO 7/1, ISO 228/1) |
| Номинальное давление (PN) | 16 бар |
| Рабочее давление | До 16 бар (при температуре до 20°C) |
| Рабочая температура | -20°C ÷ +120°C (стандарт), до +160°C (специальное исполнение) |
| Рабочая среда | Вода, пар, масло, неагрессивные жидкости и газы, природный газ (сертифицировано DVGW для газа до 5 бар) |
| Уплотнение шара | PTFE (политетрафторэтилен) |
| Уплотнение сальника | PTFE / FKM |
| Присоединение | Внутренняя резьба — внутренняя резьба (FF) |
| Фланец ISO 5211 | Прямой монтаж привода без дополнительных скоб |
| Управление | Рычаг (стандарт), возможность установки пневматического или электрического привода |
| Сертификация | DVGW (для газа), EN 331 |
Диапазон номинальных диаметров (DN) и ISO фланцы
| Обозначение модели | DN (мм) | Дюймовый эквивалент | Резьба | Тип ISO фланца* | Размер квадрата штока (мм) |
|---|---|---|---|---|---|
| ART. 109PM ISO Dn 15 | 15 | 1/2" | Rp 1/2" / G 1/2" | F03/F04/F05 | 9×9 или 11×11 |
| ART. 109PM ISO Dn 20 | 20 | 3/4" | Rp 3/4" / G 3/4" | F04/F05/F07 | 11×11 или 14×14 |
| ART. 109PM ISO Dn 25 | 25 | 1" | Rp 1" / G 1" | F05/F07 | 14×14 или 17×17 |
| ART. 109PM ISO Dn 32 | 32 | 1 1/4" | Rp 1 1/4" / G 1 1/4" | F07 | 17×17 или 19×19 |
| ART. 109PM ISO Dn 40 | 40 | 1 1/2" | Rp 1 1/2" / G 1 1/2" | F07/F10 | 19×19 или 22×22 |
| ART. 109PM ISO Dn 50 | 50 | 2" | Rp 2" / G 2" | F07/F10 | 22×22 или 27×27 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
