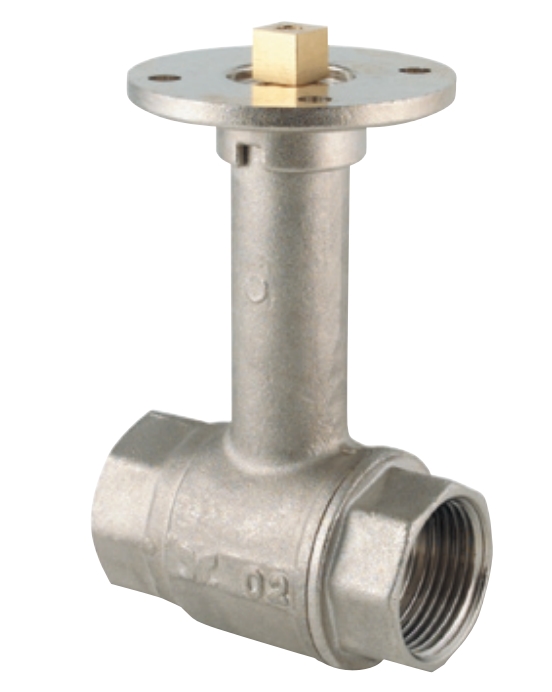

    Кран шаровый из латуни с удлиненным шпинделем никелированный полнопроточный ABO ART. 109 Dn 40 Pn 40

    Код товара 1845781
    • edt
    Код товара 1845781
    • Кран шаровый из латуни с удлиненным шпинделем никелированный полнопроточный ABO ART. 109 Dn 40 Pn 40 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 109 - это шаровые краны из никелированной латуни с удлиненным шпинделем (моноблочным удлинением), полнопроходные, с двухсторонней внутренней резьбой.

    НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

    • Химическая промышленность
    • Нефтехимия
    • Водоподготовка и водоснабжение
    • Энергетика
    • Целлюлозно-бумажная промышленность
    • Нефтегазовая отрасль
    • Судостроение
    • Фармацевтика
    • Пищевая промышленность

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные параметры:

    Параметр

    Значение

    Рабочее давление (PN)

    40 бар (от DN 3/8" до DN 2")

    Рабочая температура

    от -20°C до +150°C

    Максимальное давление

    40 бар (при температуре от -10°C до +100°C)

    Тип присоединения

    Внутренняя резьба F/F (ISO 228/1)

    Тип крана

    Двухходовой, полнопроходной

    Управление

    Рукоятка (поворот на 90°)

    МАТЕРИАЛЫ КОМПОНЕНТОВ

    №

    Наименование детали

    Материал

    Исполнение

    Кол-во

    1

    Корпус

    EN12420-CW617N

    Никелированный

    1

    2

    Шар

    EN12165-CW617N

    Хромированный

    1

    3

    Седло шара

    P.T.F.E.

    -

    2

    4

    Шпиндель

    EN12164-CW614N

    -

    1

    5

    Прокладка

    P.T.F.E.

    -

    1

    6

    Уплотнительное кольцо

    NBR (70 Shore)

    -

    1

    7

    Винт

    UNI 7356-CB4FF

    Geomet покрытие

    1

    8

    Гайка

    EN12164-CW614N

    -

    1

    9

    Втулка (удлинение)

    EN12420-CW617N

    Никелированная

    1

    10

    Рукоятка

    EN1011-DD13

    Красная окраска

    1

    11

    Проставка

    EN12164-CW614N

    -

    1

    12

    Шайба

    EN12164-CW614N

    -

    2

    Опционально:

    • Уплотнительное кольцо: EPDM / FKM / FPM
    • Шар: AISI 316 нержавеющая сталь / латунь DZR
    • Материал корпуса: латунь DZR (с низким содержанием свинца)

    РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА

    Структура обозначения ART. 109 Dn XX Pn 40:

    Элемент обозначения

    Расшифровка

    ART.

    Серия шаровых кранов ABO valve

    109

    Исполнение: кран с удлиненным шпинделем

    Dn 10

    Условный проход (номинальный диаметр): 10 мм (3/8")

    Dn 15

    Условный проход: 15 мм (1/2")

    Dn 20

    Условный проход: 20 мм (3/4")

    Dn 25

    Условный проход: 25 мм (1")

    Dn 32

    Условный проход: 32 мм (1 1/4")

    Dn 40

    Условный проход: 40 мм (1 1/2")

    Dn 50

    Условный проход: 50 мм (2")

    Pn 40

    Номинальное давление: 40 бар

    Таблица соответствия DN и дюймовых размеров:

    DN

    Дюймы (NPS)

    Приблизительный размер

    DN 10

    3/8"

    10 мм

    DN 15

    1/2"

    15 мм

    DN 20

    3/4"

    20 мм

    DN 25

    1"

    25 мм

    DN 32

    1 1/4"

    32 мм

    DN 40

    1 1/2"

    40 мм

    DN 50

    2"

    50 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
