КШГ 70.113.020 Кран шаровой

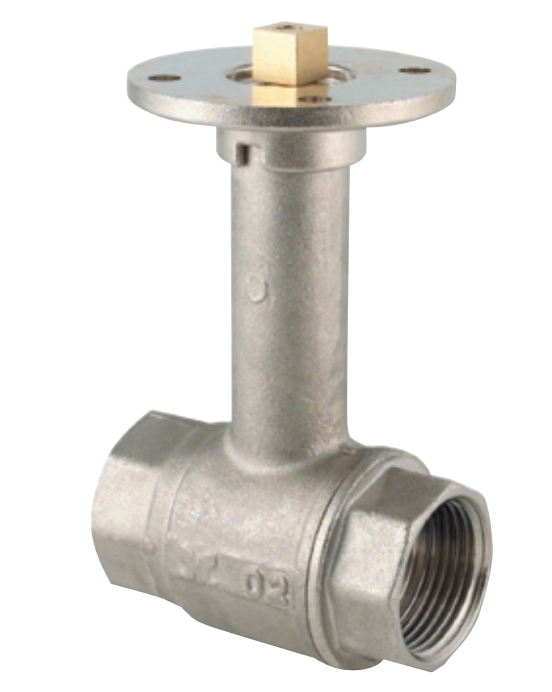

Кран шаровый из латуни с удлиненным шпинделем никелированный полнопроточный ABO ART. 109 Dn 32 Pn 40
Код товара 1845780Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 109 - это шаровые краны из никелированной латуни с удлиненным шпинделем (моноблочным удлинением), полнопроходные, с двухсторонней внутренней резьбой.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Химическая промышленность
- Нефтехимия
- Водоподготовка и водоснабжение
- Энергетика
- Целлюлозно-бумажная промышленность
- Нефтегазовая отрасль
- Судостроение
- Фармацевтика
- Пищевая промышленность
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные параметры:
|
Параметр |
Значение |
|---|---|
|
Рабочее давление (PN) |
40 бар (от DN 3/8" до DN 2") |
|
Рабочая температура |
от -20°C до +150°C |
|
Максимальное давление |
40 бар (при температуре от -10°C до +100°C) |
|
Тип присоединения |
Внутренняя резьба F/F (ISO 228/1) |
|
Тип крана |
Двухходовой, полнопроходной |
|
Управление |
Рукоятка (поворот на 90°) |
МАТЕРИАЛЫ КОМПОНЕНТОВ
|
№ |
Наименование детали |
Материал |
Исполнение |
Кол-во |
|---|---|---|---|---|
|
1 |
Корпус |
EN12420-CW617N |
Никелированный |
1 |
|
2 |
Шар |
EN12165-CW617N |
Хромированный |
1 |
|
3 |
Седло шара |
P.T.F.E. |
- |
2 |
|
4 |
Шпиндель |
EN12164-CW614N |
- |
1 |
|
5 |
Прокладка |
P.T.F.E. |
- |
1 |
|
6 |
Уплотнительное кольцо |
NBR (70 Shore) |
- |
1 |
|
7 |
Винт |
UNI 7356-CB4FF |
Geomet покрытие |
1 |
|
8 |
Гайка |
EN12164-CW614N |
- |
1 |
|
9 |
Втулка (удлинение) |
EN12420-CW617N |
Никелированная |
1 |
|
10 |
Рукоятка |
EN1011-DD13 |
Красная окраска |
1 |
|
11 |
Проставка |
EN12164-CW614N |
- |
1 |
|
12 |
Шайба |
EN12164-CW614N |
- |
2 |
Опционально:
- Уплотнительное кольцо: EPDM / FKM / FPM
- Шар: AISI 316 нержавеющая сталь / латунь DZR
- Материал корпуса: латунь DZR (с низким содержанием свинца)
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА
Структура обозначения ART. 109 Dn XX Pn 40:
|
Элемент обозначения |
Расшифровка |
|---|---|
|
ART. |
Серия шаровых кранов ABO valve |
|
109 |
Исполнение: кран с удлиненным шпинделем |
|
Dn 10 |
Условный проход (номинальный диаметр): 10 мм (3/8") |
|
Dn 15 |
Условный проход: 15 мм (1/2") |
|
Dn 20 |
Условный проход: 20 мм (3/4") |
|
Dn 25 |
Условный проход: 25 мм (1") |
|
Dn 32 |
Условный проход: 32 мм (1 1/4") |
|
Dn 40 |
Условный проход: 40 мм (1 1/2") |
|
Dn 50 |
Условный проход: 50 мм (2") |
|
Pn 40 |
Номинальное давление: 40 бар |
Таблица соответствия DN и дюймовых размеров:
|
DN |
Дюймы (NPS) |
Приблизительный размер |
|---|---|---|
|
DN 10 |
3/8" |
10 мм |
|
DN 15 |
1/2" |
15 мм |
|
DN 20 |
3/4" |
20 мм |
|
DN 25 |
1" |
25 мм |
|
DN 32 |
1 1/4" |
32 мм |
|
DN 40 |
1 1/2" |
40 мм |
|
DN 50 |
2" |
50 мм |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
