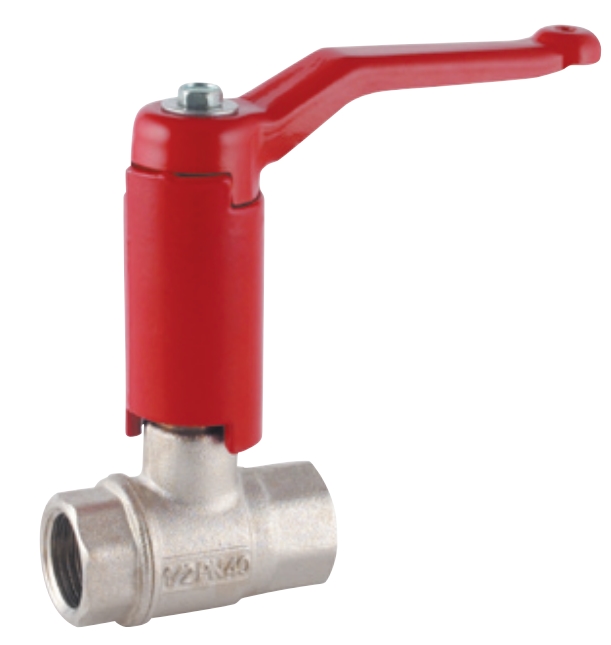

    Кран шаровый из латуни с удлинением никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 106 Dn 32 Pn 40

    Код товара 1845769
    • edt
    Код товара 1845769
    • Кран шаровый из латуни с удлинением никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 106 Dn 32 Pn 40 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 106 — это латунный шаровый кран с удлиненным корпусом (с двухсторонней внутренней резьбой):

    • Материал: латунь, никелированное покрытие
    • Конструкция: полнопроточная (полный проход)
    • Резьба: двухсторонняя внутренняя резьба (BSPP/BSPT)
    • Номинальное давление: PN 40
    • Диапазон DN: от DN 10 до DN 100
    • Рабочая температура: от -20°C до +170°C

    Обозначение типа — расшифровка

    Код Значение
    ART. Арматура (Armatura) — обозначение продукции ABO valve
    106 Серия шарового крана с удлиненным корпусом из латуни
    Dn XX Номинальный диаметр (DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100)
    Pn 40 Номинальное давление 40 бар

    Характеристики

    Технические характеристики серии ART. 106

    Параметр Значение
    Тип арматуры Шаровый кран
    Материал корпуса Латунь (CuZn39Pb3/CW614N)
    Покрытие Никелированное
    Конструкция прохода Полнопроточная (Full Port)
    Тип резьбы Двухсторонняя внутренняя резьба (G/Rp/Rc по ISO 7/1, ISO 228/1)
    Номинальное давление (PN) 40 бар
    Рабочее давление До 40 бар (при температуре до 20°C)
    Рабочая температура -20°C ÷ +170°C
    Рабочая среда Вода, пар, масло, неагрессивные жидкости и газы
    Уплотнение шара PTFE (политетрафторэтилен)
    Уплотнение сальника PTFE
    Присоединение Внутренняя резьба — внутренняя резьба (FF)
    Управление Рычаг (стандарт), возможность установки редуктора или привода

    Диапазон номинальных диаметров (DN)

    Обозначение модели DN (мм) Дюймовый эквивалент Резьба (приблизительно)
    ART. 106 Dn 10 10 3/8" Rp 3/8" / G 3/8"
    ART. 106 Dn 15 15 1/2" Rp 1/2" / G 1/2"
    ART. 106 Dn 20 20 3/4" Rp 3/4" / G 3/4"
    ART. 106 Dn 25 25 1" Rp 1" / G 1"
    ART. 106 Dn 32 32 1 1/4" Rp 1 1/4" / G 1 1/4"
    ART. 106 Dn 40 40 1 1/2" Rp 1 1/2" / G 1 1/2"
    ART. 106 Dn 50 50 2" Rp 2" / G 2"
    ART. 106 Dn 65 65 2 1/2" Rp 2 1/2" / G 2 1/2"
    ART. 106 Dn 80 80 3" Rp 3" / G 3"
    ART. 106 Dn 100 100 4" Rp 4" / G 4"

    Габаритные размеры

    DN Длина корпуса L (мм)* Высота H (мм)* Ширина S (мм)* Вес (кг)*
    10 ~55-60 ~45-50 ~25 ~0.3-0.4
    15 ~65-70 ~50-55 ~30 ~0.4-0.5
    20 ~75-80 ~55-60 ~35 ~0.6-0.7
    25 ~90-95 ~65-70 ~42 ~0.9-1.0
    32 ~105-110 ~75-80 ~50 ~1.4-1.6
    40 ~120-125 ~85-90 ~58 ~2.0-2.3
    50 ~140-145 ~95-100 ~72 ~3.0-3.5
    65 ~165-170 ~110-115 ~85 ~4.5-5.5
    80 ~185-190 ~125-130 ~100 ~6.5-7.5
    100 ~215-220 ~145-150 ~120 ~10.0-12.0
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
