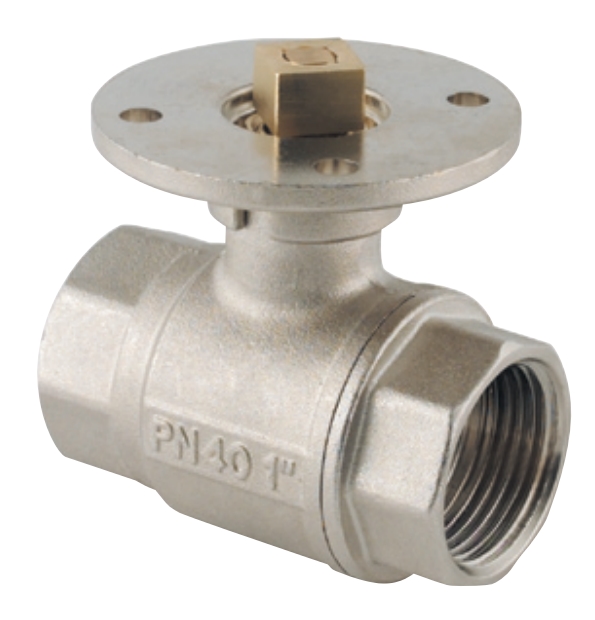

Кран шаровой из латуни с фланцом ISO 5211 никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 105PM ISO Dn 65 Pn 40
Код товара 1845761
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 105PM ISO - шаровой латунный кран с фланцем ISO 5211, никелированный, полнопроходной, с двухсторонней внутренней резьбой.
Основные характеристики серии:
- Конструкция: 2-х компонентный шаровой кран
- Тип прохода: Полнопроходной (full bore)
- Соединение: Внутренняя резьба ISO 228/1 (G)
- Фланец для автоматизации: ISO 5211
- Покрытие: Никелирование
- Рабочая температура: от -10°C до +100°C
- Рабочее давление:
- DN 15-50 (1/4" - 2"): PN 40 (40 бар)
- DN 65 (2"1/2): PN 25 (25 бар)
- DN 80-100 (3" - 4"): PN 16 (16 бар)
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА
|
Обозначение |
Значение |
|---|---|
|
ART. |
Артикул (серия продукта) |
|
105PM |
Тип конструкции: латунный шаровой кран с фланцем ISO 5211 |
|
ISO |
Стандарт фланца для монтажа привода ISO 5211 |
|
DN |
Номинальный диаметр (условный проход) |
|
PN |
Номинальное давление (бар) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
МАТЕРИАЛЫ КОМПОНЕНТОВ
|
Наименование детали |
Материал |
Покрытие/Обработка |
|---|---|---|
|
Корпус |
EN12420-CW617N (латунь) |
Никелирование |
|
Шар |
EN12165-CW617N (латунь) |
Хромирование |
|
Уплотнительное кольцо (O-ring) |
NBR/FKM/EPDM |
- |
|
Фланцевая пластина |
EN12420-CW617N (латунь) |
Никелирование |
|
Гайка |
EN12164-CW614N (латунь) |
- |
|
Гайка |
EN12164-CW614N (латунь) |
- |
|
Противозадирное кольцо |
P.T.F.E. F391 |
- |
|
Противозадирная втулка |
P.T.F.E. F391 |
- |
|
Шток |
EN12164-CW614N (латунь) |
- |
|
Уплотнительное кольцо |
NBR |
- |
|
Седло шара |
P.T.F.E. |
- |
|
Втулка |
EN12420-CW617N (латунь) |
Никелирование |
ОБЩАЯ СВОДНАЯ ТАБЛИЦА РАЗМЕРОВ
|
DN |
Дюймы |
ØD мм |
S мм |
H мм |
PN бар |
ISO фланец |
Крутящий момент Нм |
|---|---|---|---|---|---|---|---|
|
15 |
1/2" |
15 |
56 |
48 |
40 |
F03-F05 |
4 |
|
20 |
3/4" |
20 |
68 |
52 |
40 |
F03-F05 |
4 |
|
25 |
1" |
25 |
78 |
56 |
40 |
F03-F05 |
5 |
|
32 |
1"1/4 |
32 |
90 |
68 |
40 |
F05 |
5 |
|
40 |
1"1/2 |
39 |
100 |
73 |
40 |
F05 |
6 |
|
50 |
2" |
48 |
115 |
79 |
40 |
F05 |
7 |
|
65 |
2"1/2 |
64 |
141 |
92 |
25 |
F05 |
15 |
|
80 |
3" |
78 |
159 |
102 |
16 |
F05 |
18 |
|
100 |
4" |
/ |
/ |
/ |
16 |
/ |
/ |
СЕРТИФИКАЦИЯ И СТАНДАРТЫ
- Директива PED 2014/68/EU (оборудование под давлением)
- Категория: Опасные жидкости группы 1, Таблица 6
- Резьбовое соединение: ISO 228/1
- Фланец для автоматизации: ISO 5211
- Класс герметичности: Соответствует стандартам для PN40/PN25/PN16
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
