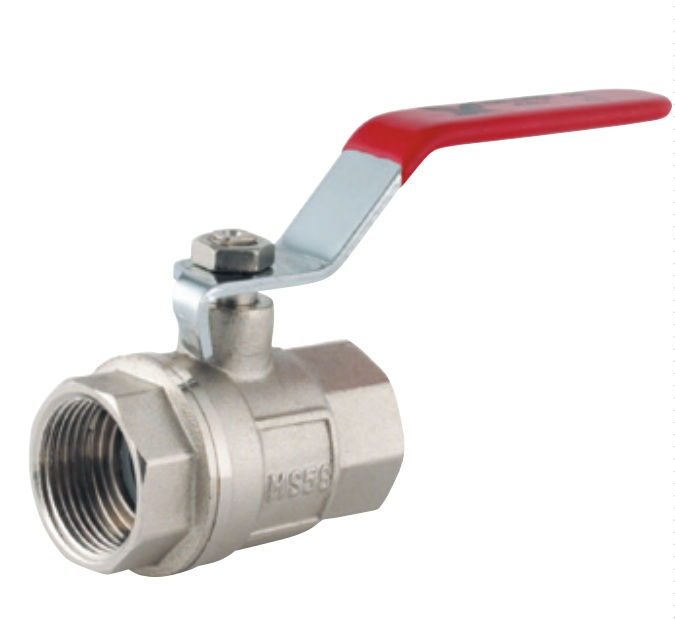

    Кран шаровый из латуни с шаром из нержавеющей стали никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 104 Dn 25 Pn 40

    Код товара 1845738
    • edt
    Код товара 1845738
    • Кран шаровый из латуни с шаром из нержавеющей стали никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 104 Dn 25 Pn 40 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 104 - Шаровые краны из латуни с шаром из нержавеющей стали

    Основные характеристики серии:

    • Конструкция: Полнопроходной шаровой кран
    • Материал корпуса: Латунь никелированная
    • Материал шара: Нержавеющая сталь AISI 316
    • Тип присоединения: Двухсторонняя внутренняя резьба (FF thread - BSPP/BSPT)
    • Номинальное давление: PN 40
    • Диапазон размеров: от 1/4" до 3" (DN 8-DN 80)
    • Рабочая температура: от -20°C до +170°C

    Характеристики

    Материалы основных компонентов:

    Поз.

    Наименование детали

    Материал

    Примечание

    1

    Болт

    Сталь CB4FFKD

    Поверхность защищена металлическим покрытием

    2

    Рукоятка

    Сталь NSTDKPFE UNI 5867

    Поверхность обработана напылением пластика

    3

    Корпус

    OT UNI EN 12165-CW617N

    Никелированный

    4

    Муфта

    OT UNI EN 12165-CW617N

    Никелированная

    5

    Шпиндель

    OT UNI EN 12165-CW614N

    -

    6

    Гайка сальника

    OT UNI EN 12165-CW614N

    -

    7

    Уплотнительное кольцо

    PTFE

    -

    8

    "O" кольцо

    NBR 70 SHORE

    -

    9

    Седло шара

    PTFE

    -

    10

    Шар

    OT UNI EN 12165-CW617N

    Хромированный / AISI 316

    ТАБЛИЦА РАЗМЕРОВ И ВЕСА

    К сожалению, точные размерные таблицы для ART. 104 отсутствуют в общедоступных каталогах. Для получения точных данных по размерам (L, H, вес) для конкретных DN рекомендуется обратиться непосредственно к производителю ABO valve или официальным дистрибьюторам [[61], [62]].

    Ориентировочные данные по моделям:

    Обозначение

    DN

    PN

    Резьба

    ART. 104 DN 10 PN 40

    10

    40

    G 3/8"

    ART. 104 DN 15 PN 40

    15

    40

    G 1/2"

    ART. 104 DN 20 PN 40

    20

    40

    G 3/4"

    ART. 104 DN 25 PN 40

    25

    40

    G 1"

    ART. 104 DN 32 PN 40

    32

    40

    G 1"1/4

    ART. 104 DN 40 PN 40

    40

    40

    G 1"1/2

    ART. 104 DN 50 PN 40

    50

    40

    G 2"

    РАСШИФРОВКА ОБОЗНАЧЕНИЙ

    Структура обозначения ART. 104:

    • ART. - Серия шаровых кранов ABO valve
    • 104 - Исполнение:
      • 1 - Латунный корпус
      • 0 - Полнопроходной
      • 4 - С шаром из нержавеющей стали AISI 316
    • DN (Diameter Nominal) - Условный проход, мм
    • PN (Pressure Nominal) - Условное давление, бар
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
