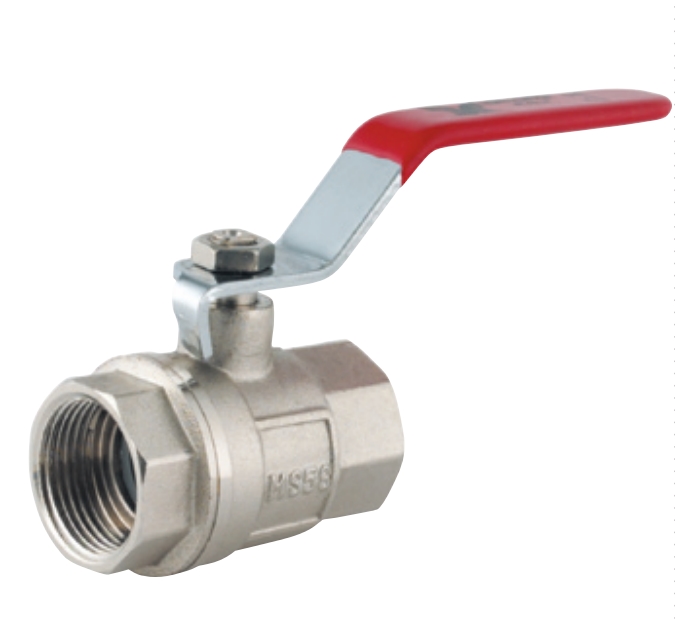

Кран шаровый из латуни с шаром из нержавеющей стали никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 104 Dn 15 Pn 40
Код товара 1845736
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 104 - Шаровые краны из латуни с шаром из нержавеющей стали
Основные характеристики серии:
- Конструкция: Полнопроходной шаровой кран
- Материал корпуса: Латунь никелированная
- Материал шара: Нержавеющая сталь AISI 316
- Тип присоединения: Двухсторонняя внутренняя резьба (FF thread - BSPP/BSPT)
- Номинальное давление: PN 40
- Диапазон размеров: от 1/4" до 3" (DN 8-DN 80)
- Рабочая температура: от -20°C до +170°C
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Материалы основных компонентов:
|
Поз. |
Наименование детали |
Материал |
Примечание |
|---|---|---|---|
|
1 |
Болт |
Сталь CB4FFKD |
Поверхность защищена металлическим покрытием |
|
2 |
Рукоятка |
Сталь NSTDKPFE UNI 5867 |
Поверхность обработана напылением пластика |
|
3 |
Корпус |
OT UNI EN 12165-CW617N |
Никелированный |
|
4 |
Муфта |
OT UNI EN 12165-CW617N |
Никелированная |
|
5 |
Шпиндель |
OT UNI EN 12165-CW614N |
- |
|
6 |
Гайка сальника |
OT UNI EN 12165-CW614N |
- |
|
7 |
Уплотнительное кольцо |
PTFE |
- |
|
8 |
"O" кольцо |
NBR 70 SHORE |
- |
|
9 |
Седло шара |
PTFE |
- |
|
10 |
Шар |
OT UNI EN 12165-CW617N |
Хромированный / AISI 316 |
ТАБЛИЦА РАЗМЕРОВ И ВЕСА
К сожалению, точные размерные таблицы для ART. 104 отсутствуют в общедоступных каталогах. Для получения точных данных по размерам (L, H, вес) для конкретных DN рекомендуется обратиться непосредственно к производителю ABO valve или официальным дистрибьюторам [[61], [62]].
Ориентировочные данные по моделям:
|
Обозначение |
DN |
PN |
Резьба |
|---|---|---|---|
|
ART. 104 DN 10 PN 40 |
10 |
40 |
G 3/8" |
|
ART. 104 DN 15 PN 40 |
15 |
40 |
G 1/2" |
|
ART. 104 DN 20 PN 40 |
20 |
40 |
G 3/4" |
|
ART. 104 DN 25 PN 40 |
25 |
40 |
G 1" |
|
ART. 104 DN 32 PN 40 |
32 |
40 |
G 1"1/4 |
|
ART. 104 DN 40 PN 40 |
40 |
40 |
G 1"1/2 |
|
ART. 104 DN 50 PN 40 |
50 |
40 |
G 2" |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Структура обозначения ART. 104:
- ART. - Серия шаровых кранов ABO valve
- 104 - Исполнение:
- 1 - Латунный корпус
- 0 - Полнопроходной
- 4 - С шаром из нержавеющей стали AISI 316
- DN (Diameter Nominal) - Условный проход, мм
- PN (Pressure Nominal) - Условное давление, бар
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
