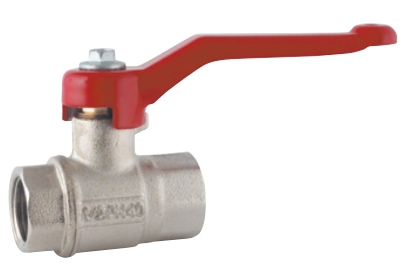

VBYS-15F-FN Кран шаровой
Кран шаровый из латуни с отверстием для декомпрессии никелированный полнопроточный с двухсторонней внутренней резьбой ABO ART. 99 Dn 15 Pn 16
Код товара 1845717Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 99 - Шаровой кран из латуни с отверстием для декомпрессии
Основные характеристики:
- Тип: Шаровой кран с отверстием для декомпрессии
- Конструкция: Полнопроходной (полный проход)
- Материал корпуса: Латунь с никелированным покрытием
- Тип соединения: Двусторонняя внутренняя резьба
- Рабочее давление: PN 16 (максимальное)
- Диапазон размеров: от 1/4" (DN10) до 2" (DN50)
- Рабочая температура: от -20°C до +170°C
- Стандарт: Согласно директиве 97/23/CE Tab. 9 Art. 3 Sub-section 3
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА:
|
Обозначение |
Расшифровка |
|---|---|
|
ART./APT. |
Артикульный номер (серия шаровых кранов) |
|
99 |
Тип конструкции: с отверстием для декомпрессии |
|
DN |
Номинальный диаметр (условный проход) |
|
PN 16 |
Номинальное давление 16 бар |
|
1/4" - 2" |
Размер резьбы (дюймы) |
МАТЕРИАЛЫ КОМПОНЕНТОВ:
|
№ |
Наименование детали (RU) |
Наименование детали (CZ) |
Материал |
Примечание |
|---|---|---|---|---|
|
1 |
Болт |
Šroub |
Сталь CB4FKD |
Поверхность защищена металлическим покрытием |
|
2 |
Рукоятка |
Páka |
Сталь ČSN 12020 |
Поверхность защищена пластиковым покрытием |
|
3 |
Корпус |
Těleso |
OT UNI EN 12165-CW617N |
Никелированный |
|
4 |
Муфта |
Objímka |
OT UNI EN 12165-CW617N |
Никелированный |
|
5 |
Шпиндель |
Vřeteno |
OT UNI EN 12165-CW614N |
- |
|
6 |
Гайка сальника |
Ucpávkový kroužek |
P.T.F.E. |
- |
|
7 |
O-кольцо |
O-kroužek |
N.B.R. 70 Shore |
- |
|
8 |
Седло шара |
Sedlo |
P.T.F.E. |
- |
|
10 |
Шар |
Koule |
OT UNI 12165-CW617N |
Хромированный |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО МОДЕЛЯМ:
|
Артикул |
DN |
Дюймы |
PN (бар) |
Тип потока |
Kv (м³/ч)* |
Рабочая температура |
|---|---|---|---|---|---|---|
|
ART. 99 DN 10 PN 16 |
10 |
3/8" |
16 |
Полнопроходной |
18 |
от -20°C до +170°C |
|
ART. 99 DN 15 PN 16 |
15 |
1/2" |
16 |
Полнопроходной |
30 |
от -20°C до +170°C |
|
ART. 99 DN 20 PN 16 |
20 |
3/4" |
16 |
Полнопроходной |
55.6 |
от -20°C до +170°C |
|
ART. 99 DN 25 PN 16 |
25 |
1" |
16 |
Полнопроходной |
85 |
от -20°C до +170°C |
|
ART. 99 DN 32 PN 16 |
32 |
1"1/4 |
16 |
Полнопроходной |
120.5 |
от -20°C до +170°C |
|
ART. 99 DN 40 PN 16 |
40 |
1"1/2 |
16 |
Полнопроходной |
240 |
от -20°C до +170°C |
|
ART. 99 DN 50 PN 16 |
50 |
2" |
16 |
Полнопроходной |
360 |
от -20°C до +170°C |
ОСОБЕННОСТИ КОНСТРУКЦИИ:
|
Особенность |
Описание |
|---|---|
|
Отверстие для декомпрессии |
Специальное отверстие в шаре для сброса давления при закрытом кране |
|
Полнопроходной |
Диаметр отверстия шара равен внутреннему диаметру трубы (без потерь давления) |
|
Никелированное покрытие |
Защита от коррозии и долговечность |
|
Двусторонняя внутренняя резьба |
Удобство монтажа с обеих сторон |
|
PTFE уплотнения |
Надежная герметичность и химическая стойкость |
|
Хромированный шар |
Износостойкость и долговечность |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
