VBYE-10-FN Кран шаровой

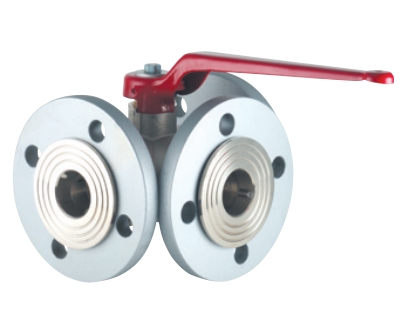

Кран шаровый трехходовые из латуни с подвижным фланцом, сверление шара до T никелированный редуцированный ABO ART. 98 Dn 65 Pn 16
Код товара 1845714Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ART. 98 — это трехходовые шаровые краны из никелированной латуни с фланцевым соединением, редуцированным (уменьшенным) проходом, с Т-образным сверлением шара .
Расшифровка обозначения типа
| Элемент обозначения | Расшифровка |
|---|---|
| ART. 98 | Артикул серии (трехходовой кран с фланцами, Т-порт, редуцированный проход) |
| DN 40/50/65 | Условный проход (номинальный диаметр) в мм |
| PN 16 | Условное давление номинальное — 16 бар |
| Т-образное сверление | Конфигурация порта шара в форме буквы "Т" |
| Никелированный | Покрытие корпуса — никелирование |
| Редуцированный проход | Уменьшенный проход по сравнению с номинальным диаметром трубопровода |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Технические характеристики (общие для серии)
| Параметр | Значение |
|---|---|
| Материал корпуса | Латунь CW602N (CuZn36Pb2As), никелированная |
| Материал шара | Латунь CW602N, полированный, хромированный |
| Материал седел | PTFE (политетрафторэтилен) с уплотнительными кольцами VITON |
| Материал штока | Латунь CW602N |
| Уплотнения штока | Двойное уплотнение O-ring (EPDM/VITON) |
| Тип присоединения | Фланцевое (с подвижным фланцом) |
| Номинальное давление | PN 16 (16 бар) |
| Рабочая температура | От -10°C до +120°C (зависит от материала уплотнений) |
| Тип порта | Т-образный (T-port) |
| Проход | Редуцированный (reduced bore) |
| Угол поворота | 90° |
| Стандарт фланцев | EN 1092-1, PN 16 |
Габаритные размеры и вес (предварительные данные*)
| DN | Длина L (мм) | Высота H (мм) | Ширина W (мм) | Вес (кг) |
|---|---|---|---|---|
| DN 40 | ~150-165 | ~120-140 | ~110-130 | ~2.5-3.5 |
| DN 50 | ~165-180 | ~130-150 | ~125-145 | ~3.5-4.5 |
| DN 65 | ~185-200 | ~145-165 | ~140-160 | ~5.0-6.5 |
Коэффициенты расхода (Kv) — предварительные значения
| DN | Kv (м³/ч) при полном открытии |
|---|---|
| DN 40 | ~35-45 |
| DN 50 | ~55-70 |
| DN 65 | ~90-11 |
Моменты открытия/закрытия (предварительные данные*)
| DN | Момент (Nm) при PN 16 |
|---|---|
| DN 40 | ~15-25 |
| DN 50 | ~20-35 |
| DN 65 | ~35-50 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
