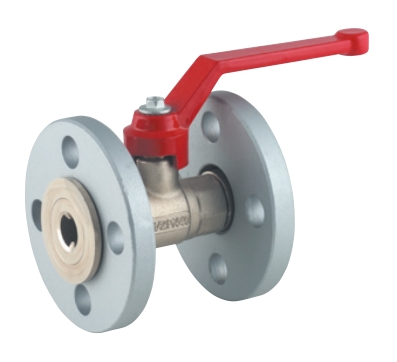

ART. 95 — это серия латунных шаровых кранов с подвижным фланцем, никелированных, полнопроходных. Данная серия предназначена для применения в системах водоснабжения, отопления и промышленных трубопроводах.

Обозначение типа — расшифровка

Элемент обозначения Значение Описание
ART. Артикул Серия продукции ABO valve
95 Модель Латунный шаровой кран с подвижным фланцем
Dn Ду (DN) Номинальный диаметр (Nominal Diameter) — внутренний диаметр прохода крана в мм
Pn Ру (PN) Номинальное давление (Pressure Nominal) — максимальное рабочее давление в барах
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

Чехия — родина бренда

Характеристики

Полный перечень моделей серии ART. 95

Полное обозначение Ду (DN), мм Ру (PN), бар Материал корпуса Тип присоединения Покрытие Проход
1 ART. 95 Dn 15 Pn 6 15 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
2 ART. 95 Dn 15 Pn 10 15 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
3 ART. 95 Dn 15 Pn 16 15 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
4 ART. 95 Dn 20 Pn 6 20 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
5 ART. 95 Dn 20 Pn 10 20 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
6 ART. 95 Dn 20 Pn 16 20 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
7 ART. 95 Dn 25 Pn 6 25 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
8 ART. 95 Dn 25 Pn 10 25 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
9 ART. 95 Dn 25 Pn 16 25 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
10 ART. 95 Dn 32 Pn 6 32 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
11 ART. 95 Dn 32 Pn 10 32 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
12 ART. 95 Dn 32 Pn 16 32 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
13 ART. 95 Dn 40 Pn 6 40 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
14 ART. 95 Dn 40 Pn 10 40 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
15 ART. 95 Dn 40 Pn 16 40 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
16 ART. 95 Dn 50 Pn 6 50 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
17 ART. 95 Dn 50 Pn 10 50 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
18 ART. 95 Dn 50 Pn 16 50 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
19 ART. 95 Dn 65 Pn 6 65 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
20 ART. 95 Dn 65 Pn 10 65 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
21 ART. 95 Dn 65 Pn 16 65 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
22 ART. 95 Dn 80 Pn 6 80 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
23 ART. 95 Dn 80 Pn 10 80 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
24 ART. 95 Dn 80 Pn 16 80 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
25 ART. 95 Dn 100 Pn 6 100 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
26 ART. 95 Dn 100 Pn 10 100 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
27 ART. 95 Dn 100 Pn 16 100 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной

Группировка по номинальным диаметрам и давлениям

Ду (DN), мм Ру 6 бар Ру 10 бар Ру 16 бар Диапазон температур
15 (1/2") -10°C ÷ +120°C
20 (3/4") -10°C ÷ +120°C
25 (1") -10°C ÷ +120°C
32 (1 1/4") -10°C ÷ +120°C
40 (1 1/2") -10°C ÷ +120°C
50 (2") -10°C ÷ +120°C
65 (2 1/2") -10°C ÷ +120°C
80 (3") -10°C ÷ +120°C
100 (4") -10°C ÷ +120°C

Общие технические характеристики серии

Параметр Значение
Материал корпуса Латунь CW602N / CW617N (DZR-бронза)
Материал шара Латунь с никелированным покрытием
Материал уплотнений PTFE (фторопласт) / EPDM / NBR (в зависимости от исполнения)
Материал штока Нержавеющая сталь AISI 304/316
Покрытие Никелирование (Ni)
Тип прохода Полнопроходной (Full Bore)
Тип присоединения Подвижный фланец (Loose Flange)
Стандарт фланцев EN 1092-1 / ISO 7005-1 / DIN 2501
Управление Ручной рычаг / Редуктор / Пневмопривод / Электропривод
Рабочая среда Вода, пар, масло, неагрессивные жидкости и газы
Рабочая температура От -10°C до +120°C (в зависимости от материала уплотнений)
Направление потока Двунаправленный
Положение установки Любое

Применяемые стандарты

Стандарт Описание
EN 12266-1 Испытания арматуры — Часть 1: Испытания на плотность, испытания прочности и испытания на функциональность
ISO 5208 Металлические клапаны промышленные — Испытания на плотность
EN 558 Центро-между-фланцами размеры для металлической арматуры
ISO 5752 Металлическая арматура — Центро-между-фланцами размеры
EN 1092-1 Фланцы и их соединения — Часть 1: Стальные фланцы
ISO 5211 Присоединение приводов к арматуре
EN 19 Маркировка арматуры
2014/68/EU Директива о оборудовании, работающем под давлением (PED)

Исполнения по давлению

Исполнение Рабочее давление Область применения
Pn 6 До 6 бар Системы с низким давлением, открытые резервуары, сливные линии
Pn 10 До 10 бар Стандартные системы водоснабжения, HVAC, промышленные трубопроводы
Pn 16 До 16 бар Системы с повышенным давлением, промышленные установки, насосные станции
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
