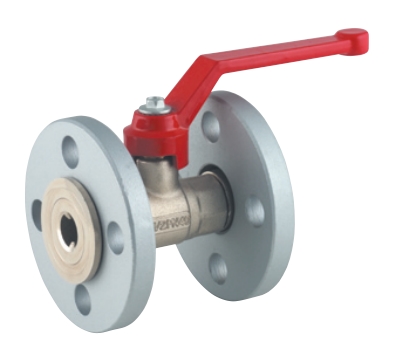

    Кран шаровый из латуни с подвижным фланцом никелированный полнопроточный ABO ART. 95 Dn 32 Pn 6

    Код товара 1845636
    • edt
    Код товара 1845636
    • Кран шаровый из латуни с подвижным фланцом никелированный полнопроточный ABO ART. 95 Dn 32 Pn 6 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 95 — это серия латунных шаровых кранов с подвижным фланцем, никелированных, полнопроходных. Данная серия предназначена для применения в системах водоснабжения, отопления и промышленных трубопроводах.

    Обозначение типа — расшифровка

    Элемент обозначения Значение Описание
    ART. Артикул Серия продукции ABO valve
    95 Модель Латунный шаровой кран с подвижным фланцем
    Dn Ду (DN) Номинальный диаметр (Nominal Diameter) — внутренний диаметр прохода крана в мм
    Pn Ру (PN) Номинальное давление (Pressure Nominal) — максимальное рабочее давление в барах

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Полный перечень моделей серии ART. 95

    № Полное обозначение Ду (DN), мм Ру (PN), бар Материал корпуса Тип присоединения Покрытие Проход
    1 ART. 95 Dn 15 Pn 6 15 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    2 ART. 95 Dn 15 Pn 10 15 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    3 ART. 95 Dn 15 Pn 16 15 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    4 ART. 95 Dn 20 Pn 6 20 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    5 ART. 95 Dn 20 Pn 10 20 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    6 ART. 95 Dn 20 Pn 16 20 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    7 ART. 95 Dn 25 Pn 6 25 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    8 ART. 95 Dn 25 Pn 10 25 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    9 ART. 95 Dn 25 Pn 16 25 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    10 ART. 95 Dn 32 Pn 6 32 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    11 ART. 95 Dn 32 Pn 10 32 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    12 ART. 95 Dn 32 Pn 16 32 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    13 ART. 95 Dn 40 Pn 6 40 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    14 ART. 95 Dn 40 Pn 10 40 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    15 ART. 95 Dn 40 Pn 16 40 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    16 ART. 95 Dn 50 Pn 6 50 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    17 ART. 95 Dn 50 Pn 10 50 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    18 ART. 95 Dn 50 Pn 16 50 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    19 ART. 95 Dn 65 Pn 6 65 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    20 ART. 95 Dn 65 Pn 10 65 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    21 ART. 95 Dn 65 Pn 16 65 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    22 ART. 95 Dn 80 Pn 6 80 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    23 ART. 95 Dn 80 Pn 10 80 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    24 ART. 95 Dn 80 Pn 16 80 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    25 ART. 95 Dn 100 Pn 6 100 6 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    26 ART. 95 Dn 100 Pn 10 100 10 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной
    27 ART. 95 Dn 100 Pn 16 100 16 Латунь CW602N/CW617N Подвижный фланец Никелирование Полнопроходной

    Группировка по номинальным диаметрам и давлениям

    Ду (DN), мм Ру 6 бар Ру 10 бар Ру 16 бар Диапазон температур
    15 (1/2") ✓ ✓ ✓ -10°C ÷ +120°C
    20 (3/4") ✓ ✓ ✓ -10°C ÷ +120°C
    25 (1") ✓ ✓ ✓ -10°C ÷ +120°C
    32 (1 1/4") ✓ ✓ ✓ -10°C ÷ +120°C
    40 (1 1/2") ✓ ✓ ✓ -10°C ÷ +120°C
    50 (2") ✓ ✓ ✓ -10°C ÷ +120°C
    65 (2 1/2") ✓ ✓ ✓ -10°C ÷ +120°C
    80 (3") ✓ ✓ ✓ -10°C ÷ +120°C
    100 (4") ✓ ✓ ✓ -10°C ÷ +120°C

    Общие технические характеристики серии

    Параметр Значение
    Материал корпуса Латунь CW602N / CW617N (DZR-бронза)
    Материал шара Латунь с никелированным покрытием
    Материал уплотнений PTFE (фторопласт) / EPDM / NBR (в зависимости от исполнения)
    Материал штока Нержавеющая сталь AISI 304/316
    Покрытие Никелирование (Ni)
    Тип прохода Полнопроходной (Full Bore)
    Тип присоединения Подвижный фланец (Loose Flange)
    Стандарт фланцев EN 1092-1 / ISO 7005-1 / DIN 2501
    Управление Ручной рычаг / Редуктор / Пневмопривод / Электропривод
    Рабочая среда Вода, пар, масло, неагрессивные жидкости и газы
    Рабочая температура От -10°C до +120°C (в зависимости от материала уплотнений)
    Направление потока Двунаправленный
    Положение установки Любое

    Применяемые стандарты

    Стандарт Описание
    EN 12266-1 Испытания арматуры — Часть 1: Испытания на плотность, испытания прочности и испытания на функциональность
    ISO 5208 Металлические клапаны промышленные — Испытания на плотность
    EN 558 Центро-между-фланцами размеры для металлической арматуры
    ISO 5752 Металлическая арматура — Центро-между-фланцами размеры
    EN 1092-1 Фланцы и их соединения — Часть 1: Стальные фланцы
    ISO 5211 Присоединение приводов к арматуре
    EN 19 Маркировка арматуры
    2014/68/EU Директива о оборудовании, работающем под давлением (PED)

    Исполнения по давлению

    Исполнение Рабочее давление Область применения
    Pn 6 До 6 бар Системы с низким давлением, открытые резервуары, сливные линии
    Pn 10 До 10 бар Стандартные системы водоснабжения, HVAC, промышленные трубопроводы
    Pn 16 До 16 бар Системы с повышенным давлением, промышленные установки, насосные станции
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
