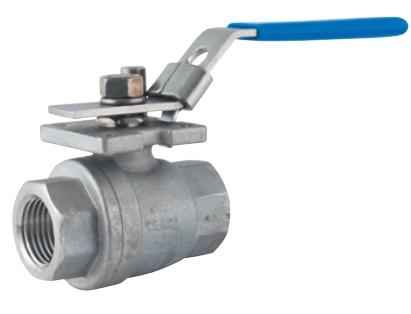

Кран шаровый из нержавеющей стали AISI 316 полнопроточный с двухсторонней внутренней резьбой ABO ART. 94 Dn 25 Pn 70
Код товара 1845616
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 94 — это серия полнопроходных шаровых кранов из нержавеющей стали AISI 316 (CF8M/1.4408) с двухсторонней внутренней резьбой. Данная серия предназначена для работы с агрессивными средами в химической, пищевой, фармацевтической промышленности, а также в системах водоподготовки и энергетике.
Основные характеристики серии:
- Конструкция: 2-х составной корпус
- Тип прохода: Полный проход (full bore)
- Материал корпуса: Нержавеющая сталь AISI 316 (CF8M/1.4408)
- Материал шара: AISI 316 (CF8M)
- Материал седла: PTFE + 15% стекловолокна
- Уплотнение: PTFE
- Тип резьбы: Внутренняя/внутренняя (F.F. - Female/Female)
- Стандарты резьбы: BSPP (G), BSPT (Rc/Rp), NPT (по запросу)
- Монтажная площадка: ISO 5211 (для установки приводов)
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Обозначение типа (расшифровка)
| Код элемента | Значение | Описание |
|---|---|---|
| ART. | Article | Артикул/модельный ряд |
| 94 | Серия 94 | Двухсоставной шаровой кран из нержавеющей стали с внутренней резьбой |
| Dn | Диаметр номинальный | Условный проход в мм (10, 15, 20, 25, 32, 40, 50, 65, 80) |
| Pn | Давление номинальное | Условное давление в бар (в вашем списке Pn 70) |
Технические характеристики по моделям
| Модель | DN (мм) | PN (бар) | Резьба дюймовая | Давление испытаний (бар) | Рабочая температура |
|---|---|---|---|---|---|
| ART. 94 Dn 10 Pn 70 | 10 | 70 | 3/8" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 15 Pn 70 | 15 | 70 | 1/2" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 20 Pn 70 | 20 | 70 | 3/4" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 25 Pn 70 | 25 | 70 | 1" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 32 Pn 70 | 32 | 70 | 1 1/4" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 40 Pn 70 | 40 | 70 | 1 1/2" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 50 Pn 70 | 50 | 70 | 2" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 65 Pn 70 | 65 | 70 | 2 1/2" | 105 | -20°C ÷ +180°C |
| ART. 94 Dn 80 Pn 70 | 80 | 70 | 3" | 105 | -20°C ÷ +180°C |
Примечание: Температурный диапазон зависит от материала седла. Стандартное седло PTFE обеспечивает работу от -20°C до +180°C.
Габаритные размеры
| DN | A (длина корпуса) | B (ширина) | C (высота с ручкой) | D (резьба) | E (расстояние между осями) |
|---|---|---|---|---|---|
| 10 | 60 | 36 | 75 | 3/8" | 36 |
| 15 | 65 | 36 | 75 | 1/2" | 36 |
| 20 | 75 | 42 | 85 | 3/4" | 42 |
| 25 | 90 | 48 | 95 | 1" | 48 |
| 32 | 110 | 58 | 110 | 1 1/4" | 58 |
| 40 | 120 | 68 | 125 | 1 1/2" | 68 |
| 50 | 140 | 78 | 140 | 2" | 78 |
| 65 | 160 | 95 | 165 | 2 1/2" | 95 |
| 80 | 180 | 110 | 185 | 3" | 110 |
Допустимые отклонения размеров: ±2 мм
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
