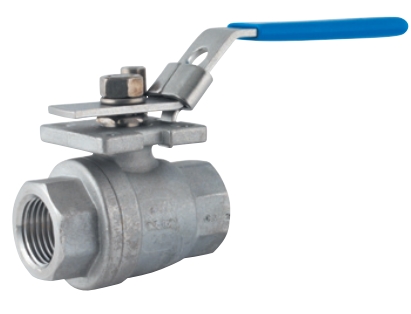

    Кран шаровый из нержавеющей стали AISI 316 полнопроточный с двухсторонней внутренней резьбой ABO ART. 94 Dn 15 Pn 70

    Код товара 1845614
    • edt
    Код товара 1845614
    • Кран шаровый из нержавеющей стали AISI 316 полнопроточный с двухсторонней внутренней резьбой ABO ART. 94 Dn 15 Pn 70 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 94 — это серия полнопроходных шаровых кранов из нержавеющей стали AISI 316 (CF8M/1.4408) с двухсторонней внутренней резьбой. Данная серия предназначена для работы с агрессивными средами в химической, пищевой, фармацевтической промышленности, а также в системах водоподготовки и энергетике.

    Основные характеристики серии:

    • Конструкция: 2-х составной корпус
    • Тип прохода: Полный проход (full bore)
    • Материал корпуса: Нержавеющая сталь AISI 316 (CF8M/1.4408)
    • Материал шара: AISI 316 (CF8M)
    • Материал седла: PTFE + 15% стекловолокна
    • Уплотнение: PTFE
    • Тип резьбы: Внутренняя/внутренняя (F.F. - Female/Female)
    • Стандарты резьбы: BSPP (G), BSPT (Rc/Rp), NPT (по запросу)
    • Монтажная площадка: ISO 5211 (для установки приводов)

    Характеристики

    Обозначение типа (расшифровка)

    Код элемента Значение Описание
    ART. Article Артикул/модельный ряд
    94 Серия 94 Двухсоставной шаровой кран из нержавеющей стали с внутренней резьбой
    Dn Диаметр номинальный Условный проход в мм (10, 15, 20, 25, 32, 40, 50, 65, 80)
    Pn Давление номинальное Условное давление в бар (в вашем списке Pn 70)

    Технические характеристики по моделям

    Модель DN (мм) PN (бар) Резьба дюймовая Давление испытаний (бар) Рабочая температура
    ART. 94 Dn 10 Pn 70 10 70 3/8" 105 -20°C ÷ +180°C
    ART. 94 Dn 15 Pn 70 15 70 1/2" 105 -20°C ÷ +180°C
    ART. 94 Dn 20 Pn 70 20 70 3/4" 105 -20°C ÷ +180°C
    ART. 94 Dn 25 Pn 70 25 70 1" 105 -20°C ÷ +180°C
    ART. 94 Dn 32 Pn 70 32 70 1 1/4" 105 -20°C ÷ +180°C
    ART. 94 Dn 40 Pn 70 40 70 1 1/2" 105 -20°C ÷ +180°C
    ART. 94 Dn 50 Pn 70 50 70 2" 105 -20°C ÷ +180°C
    ART. 94 Dn 65 Pn 70 65 70 2 1/2" 105 -20°C ÷ +180°C
    ART. 94 Dn 80 Pn 70 80 70 3" 105 -20°C ÷ +180°C

    Примечание: Температурный диапазон зависит от материала седла. Стандартное седло PTFE обеспечивает работу от -20°C до +180°C.

    Габаритные размеры

    DN A (длина корпуса) B (ширина) C (высота с ручкой) D (резьба) E (расстояние между осями)
    10 60 36 75 3/8" 36
    15 65 36 75 1/2" 36
    20 75 42 85 3/4" 42
    25 90 48 95 1" 48
    32 110 58 110 1 1/4" 58
    40 120 68 125 1 1/2" 68
    50 140 78 140 2" 78
    65 160 95 165 2 1/2" 95
    80 180 110 185 3" 110

    Допустимые отклонения размеров: ±2 мм

    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
